VDL (E2.1) 04/2014 página 39/108
El gas inerte se debe conectar a la conexión de gas inerte (tubo flexible 8 mm) a través de un reductor
de presión a instalar por el cliente. Enroscar la pieza adaptable adjunta con el tubo flexible a la rosca
(11) de la parte posterior del equipo. Colocar el reductor de presión con una sobrepresión ligeramente
superior a la presión atmosférica. Asegúrese de que el reductor de presión esté abierto. No modifique
este ajuste, para evitar perturbaciones en el equipo y la expulsión de grandes cantidades de gas inerte
después de profusiones de la VDL.
PRECAUCIÓN
Sobrepresión en el interior.
Perturbaciones en la muestra a introducir.
∅
NO modificar el ajuste de la presión atmosférica.
4.4 Conexión del aire comprimido / de gas inerte para la irrigación del compar-
timiento eléctrico
El aire comprimido atraviesa el compartimiento eléctrico, así como la cámara de precalentamiento para
evitar el enriquecimiento de la atmósfera con vapores de disolventes en el mismo. Otra alternativa sería
conectar un gas inerte o nitrógeno a la conexión de aire comprimido. Sólo se debe utilizar gas seco.
El compresor del sistema de aire a presión debe estar equipado con un separador de aceite, o el sistema
de aire a presión debe estar montado sin aceite para evitar la entrada de aceite del conducto de aire a
presión en la cámara de secado al vacío. El separador de condensados de la conexión de aire a presión
separa el agua y la suciedad del conducto de aire a presión y así alcanza la clase 4 de calidad de aire a
presión conforme a la DIN ISO 8573-1. Sin embargo, no evita la entrada de aceite desde el sistema de
aire a presión, p. ej. del compresor de aire a presión, en el conducto de aire a presión. El separador de
condensados está dotado de una purga manual de condensados (Cap. 16.1).
Conexión: Antes de la puesta en funcionamiento se debe co-
nectar la unidad de aire comprimido existente (tubo flexible ∅
8mm) en la parte lateral derecha del equipo a una conducción
de aire comprimido (red de aire comprimido) o a un suministra-
dor de gas inerte. En la red de conducción debe haber una
sobrepresión de por lo menos 1,5 bar. La presión máxima per-
mitida para el suministrador es de 7 bar. Inmediatamente tras la
conexión del aire comprimido o del suministrador de gas inerte
se debe insuflar el compartimiento eléctrico del equipo con 5
Litros por minuto. Esta cantidad de aire o de gas inerte será
permanente, independientemente del estado de encendido del
equipo usado y del entorno. Por ello la conexión lateral existen-
te de aire comprimido o de gas inerte debería disponer de un
grifo, para que el aporte de gas se pueda cortar al apagar la
estufa de secado.

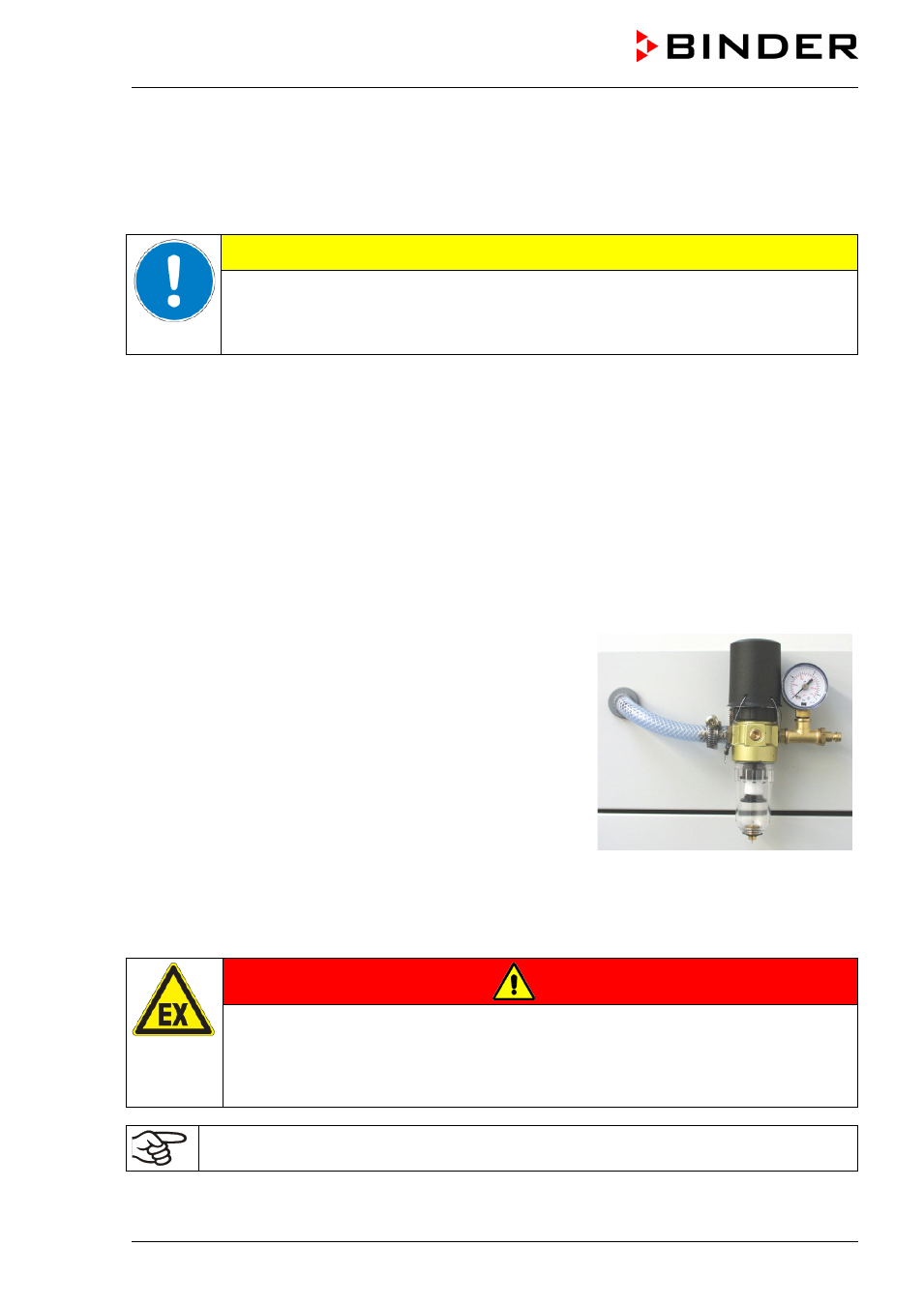

Fig. 13: Conexión del aire comprimi-
do con separador de condensados
Si entra aire con vapores de disolventes en el compartimiento eléctrico del equipo se pueden producir
explosiones.
PELIGRO
Entrada de aire con vapores de disolventes en el entorno eléctrico del equipo.
Peligro de explosión.
∅
No tomar aire para el suministrador de aire comprimido de una atmósfera explosiona-
ble.
La estufa de secado al vacío no se pondrá en funcionamiento si el equipo no está conectado
al aire comprimido o no está disponible la sobrepresión ajustada.
