Ciclos de palpación: Funciones especiales
18.8 CALIBRAR RADIO TS INTERIOR (Ciclo 462, DIN/ISO: G262)
18
562
TNC 640 | Modo de Empleoprogramación de ciclos | 5/2014
18.8 CALIBRAR RADIO TS INTERIOR (Ciclo
462, DIN/ISO: G262)
Desarrollo del ciclo

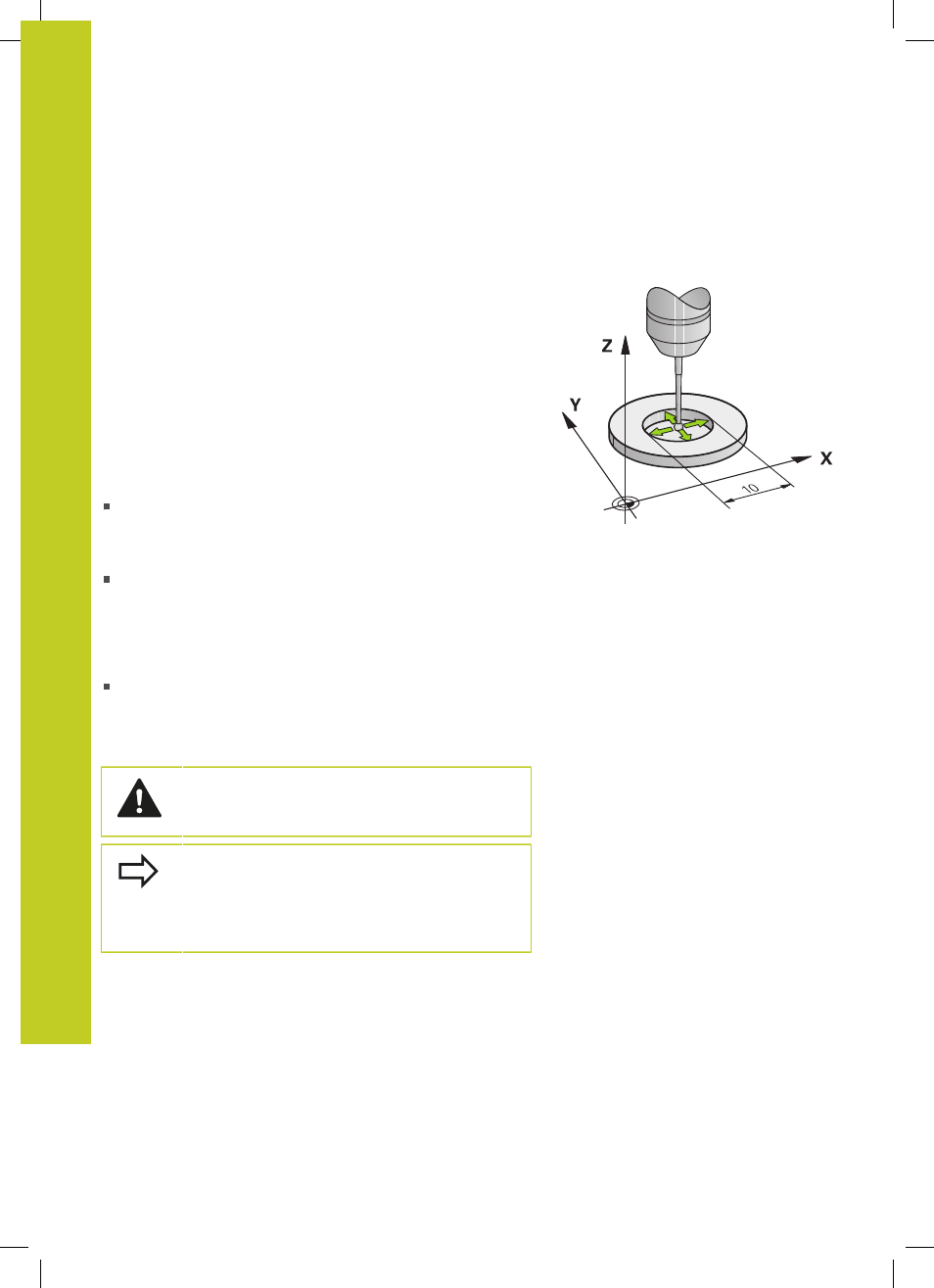

Antes de iniciar el ciclo de calibración se debe posicionar
previamente el palpador en el centro del aro de calibración y a la
altura de medición deseada.
Al calibrar el radio de la bola de palpación, el TNC ejecuta una rutina
de palpación automática. En la primera pasada el TNC determina
el centro del anillo de calibración o del vástago (medición basta) y
posiciona el palpador en el centro. A continuación, en el proceso
de calibración propiamente dicho (medición fina) se determina el
radio de la bola de palpación. En el caso de que con el palpador se
pueda realizar una medición compensada, en una pasada adicional
se determina la desviación del centro.
La orientación del palpador determina la rutina de calibración:
No es posible ninguna orientación o es posible únicamente la
orientación en una dirección: El TNC ejecuta una medición basta
y una medición fina y determina el radio eficaz de la espera de
palpación (Columna R en tool.t)
Permite la orientación en dos direcciones (p. ej. palpadores de
cable de HEIDENHAIN): El TNC ejecuta una medición basta y
una medición fina, gira 180° el palpador y ejecuta otras cuatro
rutinas de palpación. Mediante la medición compensada se
determina, además del radio, la desviación del centro (CAL_OF
in tchprobe.tp).
Permite cualquier orientación (p. ej. palpadores de infrarrojos de
HEIDENHAIN): Rutina de palpación: véase "Permite orientación
en dos direcciones"
¡Tener en cuenta durante la programación!
HEIDENHAIN solo garantiza la función de los ciclos
de palpación si se utilizan sistemas de palpación de
HEIDENHAIN.
Antes de definir el ciclo deberá programarse una
llamada a la herramienta para la definición del eje de
palpación.
Únicamente se puede determinar el decalaje del
centro con un palpador apto para ello.
