Ciclos: Conversiones de coordenadas
11.5 CREAR SIMETRÍA (Ciclo 8, DIN/ISO: G28)
11
272
TNC 640 | Modo de Empleoprogramación de ciclos | 5/2014
11.5 CREAR SIMETRÍA (Ciclo 8, DIN/ISO:
G28)
Efecto

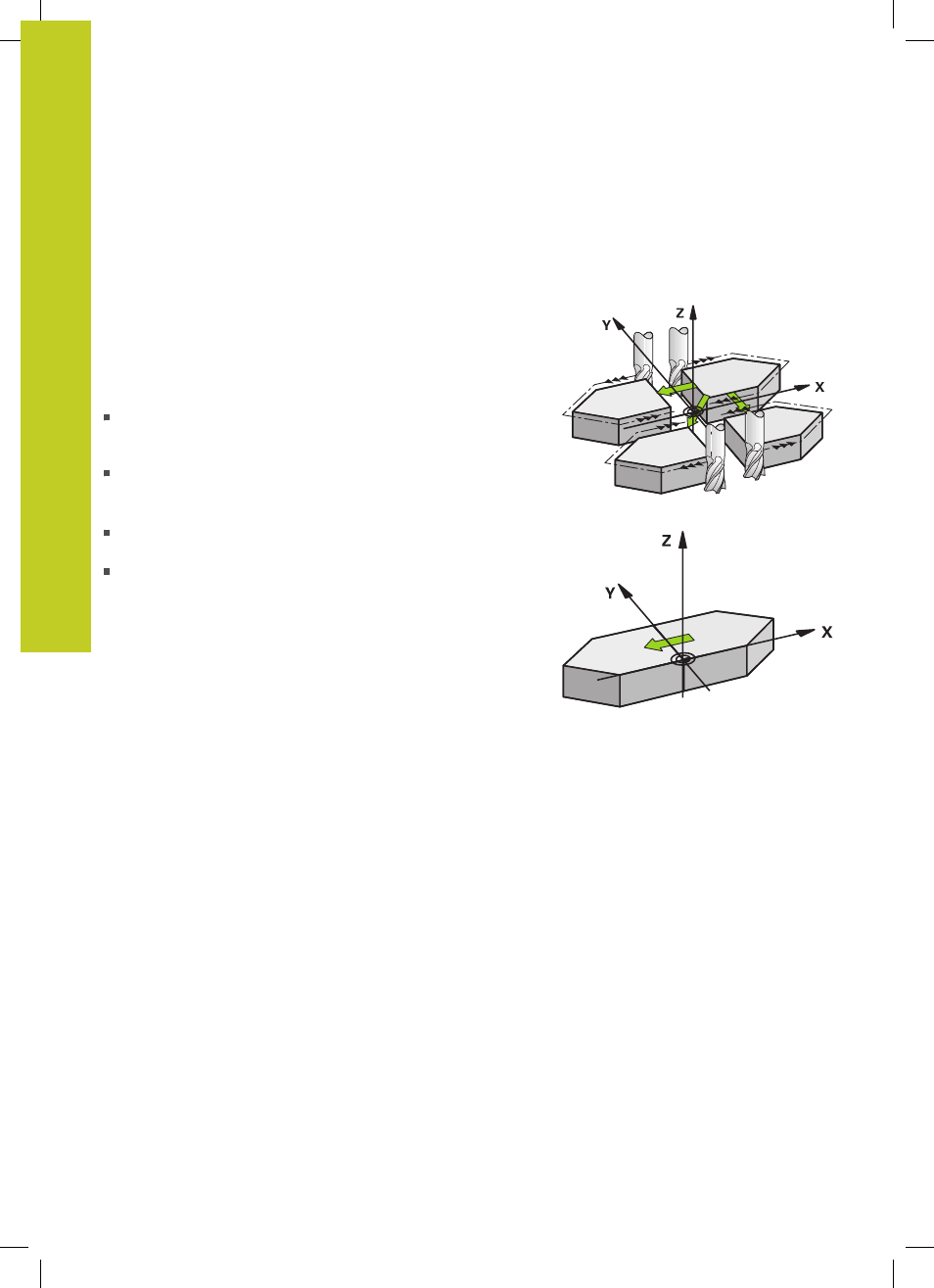

El TNC puede realizar un mecanizado espejo en el plano de
mecanizado.
El ciclo espejo se activa a partir de su definición en el programa.
También actúa en el modo de funcionamiento
Posicionamiento
manual. El TNC muestra los ejes espejo activados en la
visualización de estados adicional.
Si sólo se refleja un eje, se modifica el sentido de
desplazamiento de la herramienta Esto no es válido en los ciclos
SL.
Cuando se reflejan dos ejes, no se modifica el sentido de
desplazamiento.
El resultado del espejo depende de la posición del punto cero:
El punto cero se encuentra en el contorno del espejo: la
trayectoria se refleja directamente en el punto cero
El punto cero se encuentra fuera del contorno del espejo: la
trayectoria se prolonga
Resetear
Programar de nuevo el ciclo ESPEJO (crear simetría) con la
introducción
NO ENT.
