Ciclos de palpación: Determinar puntos de referencia automáticamente

16.5 PUNTO DE REFERENCIA RECTÁNGULO EXTERIOR (Ciclo 411, DIN/

ISO: G411)

16

466

TNC 640 | Modo de Empleoprogramación de ciclos | 5/2014

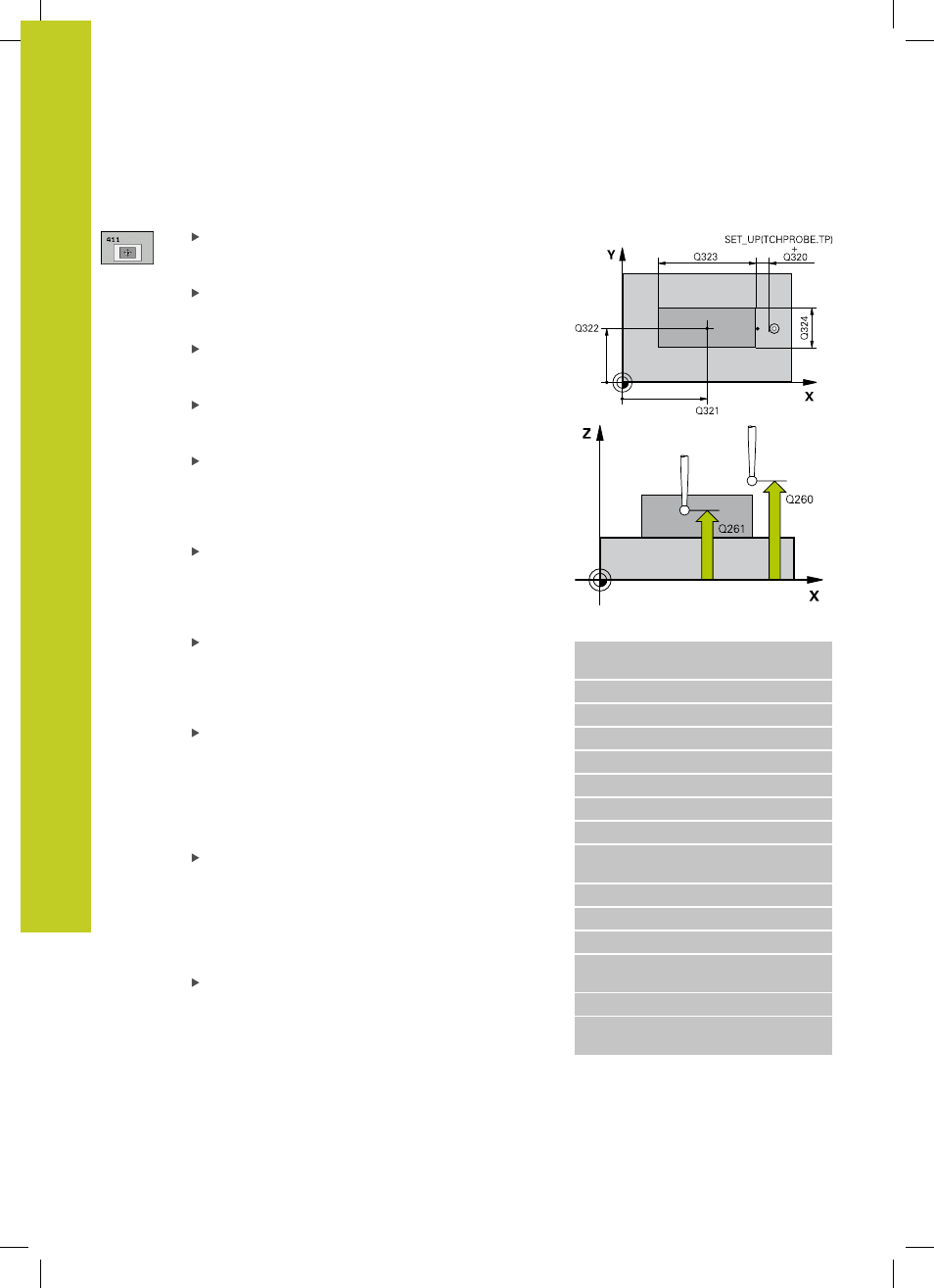

Parámetros de ciclo

Centro 1er eje Q321 (valor absoluto): centro de
la isla en el eje principal del plano de mecanizado.
Campo de introducción -99999,9999 a 99999,9999
Centro 2º eje Q322 (valor absoluto): centro de
la isla en el eje auxiliar del plano de mecanizado.
Campo de introducción -99999,9999 a 99999,9999
Longitud lado 1 Q323 (valor incremental): Longitud
de la isla, paralela al eje principal del plano de
mecanizado. Campo de introducción 0 a 99999,9999
Longitud lado 2 Q324 (valor incremental): Longitud
de la isla, paralela al eje auxiliar del plano de
mecanizado. Campo de introducción 0 a 99999,9999
Altura de la medición en el eje del palpador
Q261 (valor absoluto): coordenada del centro de la
bola (=punto de contacto) en el eje de palpación,
desde la cual se quiere realizar la medición. Campo
de introducción -99999,9999 a 99999,9999
Distancia de seguridad Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma a

SET_UP (tabla

del sistema de palpación). Campo de introducción 0
a 99999,9999
Altura de seguridad Q260 (valor absoluto):
coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador
y la pieza. Campo de introducción -99999,9999 a
99999,9999
Desplazamiento a altura de seguridad Q301:
determinar cómo se debe desplazar el palpador
entre los puntos de medición:

0

: desplazarse entre los puntos de medición a la

altura de medición

1

: desplazarse entre los puntos de medición a la

altura de seguridad
Número del punto cero en la tabla Q305: indicar el
número en la tabla de puntos cero/tabla de presets,
donde el TNC debe memorizar las coordenadas del
centro de la isla. Introduciendo Q305=0, el TNC fija
la visualización automáticamente, de forma que el
nuevo punto de referencia se encuentra ajustado en
el centro de la isla. Campo de introducción 0 a 2999
Nuevo punto de referencia eje principal Q331
(absoluto): coordenada en el eje principal en la que
el TNC debe fijar el centro de isla determinado.
Ajuste básico = 0. Campo de entrada -99999,9999 a
99999,9999

Bloques NC

5 TCH PROBE 411 PUNTO REF.

RECTÁNGULO EXTERIOR
Q321=+50

;CENTRO 1ER EJE

Q322=+50

;CENTRO 2º EJE

Q323=60

;LONGITUD 1ER LADO

Q324=20

;LONGITUD 2º LADO

Q261=-5

;ALTURA DE MEDICIÓN

Q320=0

;DIST. DE SEGURIDAD

Q260=+20

;ALTURA SEGURA

Q301=0

;DESPLAZAR HASTA

ALTURA SEGURA

Q305=0

;Nº EN TABLA

Q331=+0

;PUNTO DE REFERENCIA

Q332=+0

;PUNTO DE REFERENCIA

Q303=+1

;TRANSFERENCIA DEL

VALOR DE MEDIDA

Q381=1

;PALPAR EJE PALPADOR

Q382=+85

;1ª COOR. PARA EJE DE

PALPADOR
