Ciclos de mecanizado: fresado de cajeras / Fresado de islas / Fresado de
ranuras
5.7 ISLA CIRCULAR (Ciclo 257, DIN/ISO: G257)
5
164
TNC 640 | Modo de Empleoprogramación de ciclos | 5/2014
5.7 ISLA CIRCULAR (Ciclo 257, DIN/ISO:
G257)
Desarrollo del ciclo

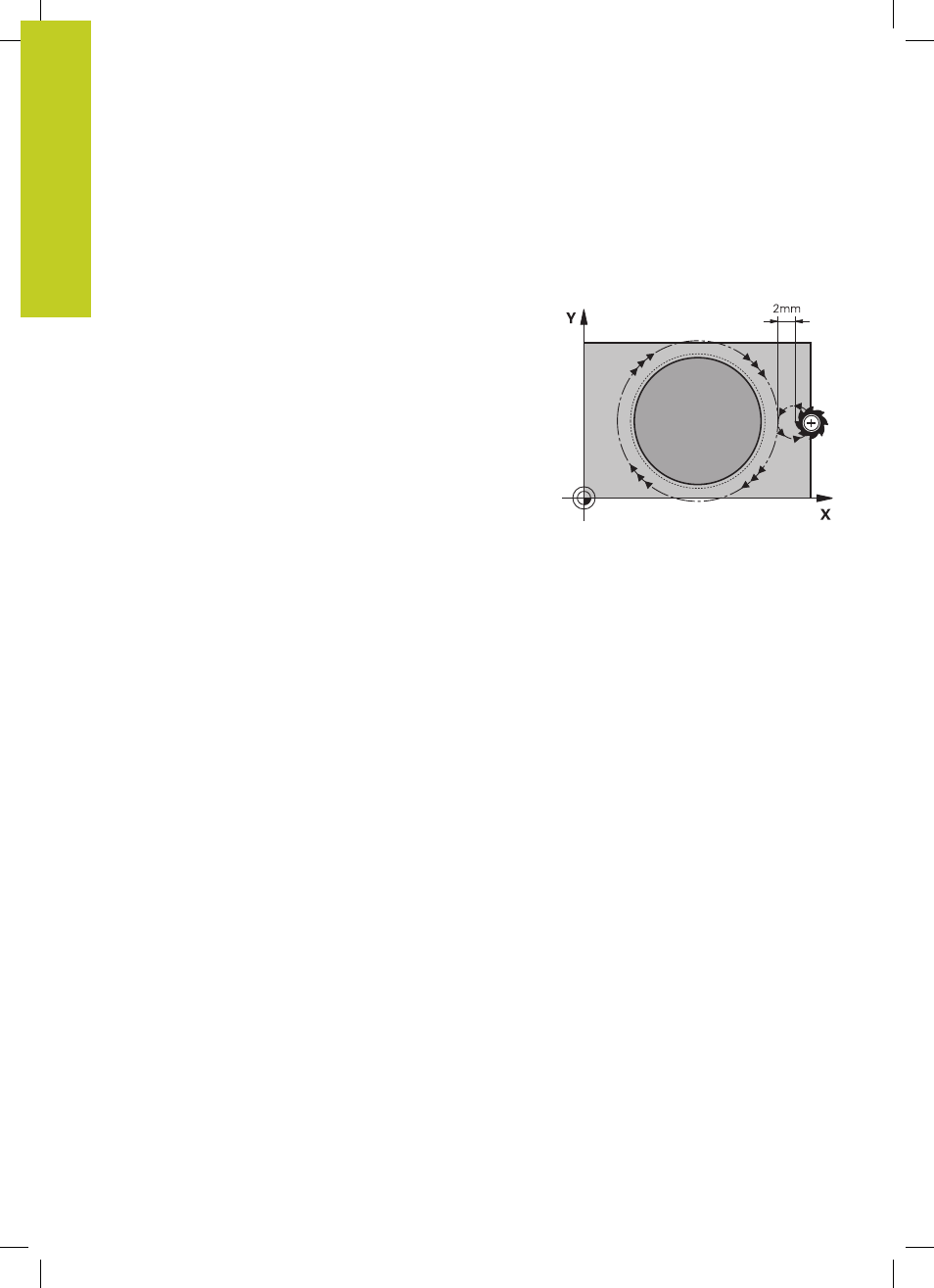

Con el ciclo 257 Isla circular es posible mecanizar una isla
circular. Si el diámetro de la pieza en bruto es mayor que el
incremento lateral máximo permitido, entonces el TNC realiza
varios incrementos laterales hasta alcanzar el diámetro de la pieza
acabada.
1 La herramienta parte de la posición inicial del ciclo (centro de la
isla) a la posición inicial del mecanizado de la isla. La posición
inicial se determina mediante el ángulo polar referido al centro
de la isla con el parámetro Q376
2 En el caso de que la herramienta esté en la 2ª distancia
de seguridad, el TNC desplaza la hta. en marcha rápida
FMAX a la distancia de seguridad y desde allí, con avance de
profundización a la primera profundidad de paso
3 A continuación, la herramienta se aproxima tangencialmente y
en un movimiento espiral al contorno de la isla y después fresa
una vuelta.
4 Si no se puede alcanzar el diámetro de la pieza acabada en
una vuelta, el TNC profundiza en un movimiento espiral hasta
obtener el diámetro de la pieza acabada. El TNC tiene en cuenta
el diámetro de la pieza en bruto, el diámetro de la pieza acabada
y el incremento lateral permitido
5 El TNC retira la herramienta del contorno en una trayectoria de
forma espiral
6 Si se requieren varias profundizaciones, la nueva profundización
se realiza en el punto más próximo al movimiento de retirada
7 Este proceso se repite hasta alcanzar la profundidad de isla
programada
8 Al final del ciclo y después de la retirada en forma espiral, el
TNC posiciona la herramienta en el eje de la herramienta a la
segunda distancia de seguridad
