SUPERFICIE REGLADA (Ciclo 231, DIN/ISO: G231) 10.3
10
TNC 640 | Modo de Empleoprogramación de ciclos | 5/2014
247

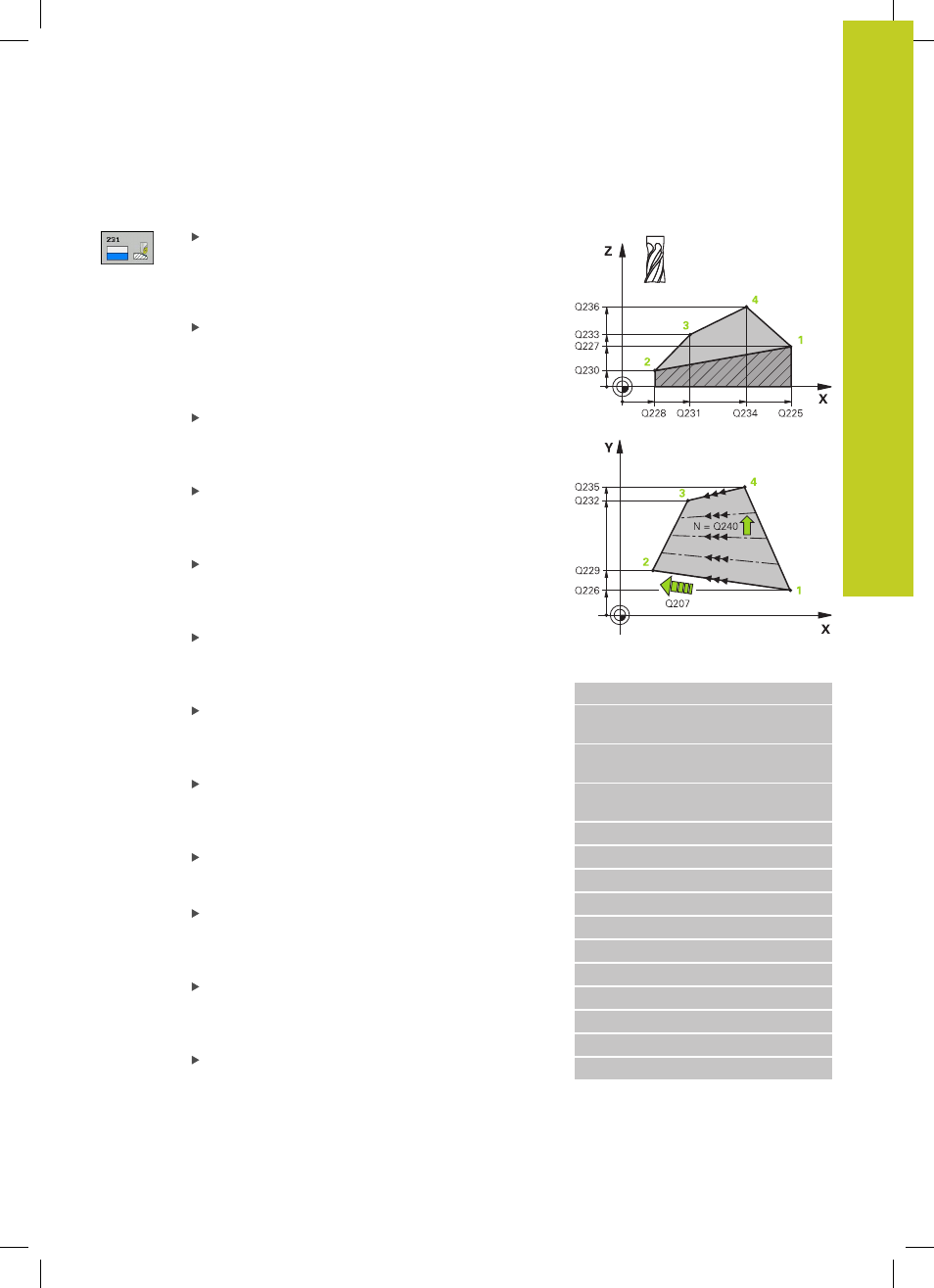

Parámetros de ciclo
Punto de partida 1er eje Q225 (valor absoluto):
Coordenadas del punto de partida de la superficie
a mecanizar en el eje principal del plano de
mecanizado. Campo de introducción -99999,9999 a
99999,9999
Punto de partida 2º eje Q226 (valor absoluto):
Coordenadas del punto de partida de la superficie
a mecanizar en el eje transversal del plano de
mecanizado. Campo de introducción -99999,9999 a
99999,9999
Punto de partida 3er eje Q227 (valor absoluto):
Coordenada del punto de partida de la superficie a
planear en el eje de la hta. Campo de introducción
-99999,9999 a 99999,9999
2º punto 1er eje Q228 (valor absoluto):
Coordenada del pto. final de la superficie a planear
en el eje principal del plano de mecanizado. Campo
de introducción -99999,9999 a 99999,9999
2º punto del 2º eje Q229 (valor absoluto):
Coordenada del pto. final de la superficie a planear
en el eje transversal del plano de mecanizado.
Campo de introducción -99999,9999 a 99999,9999
2º punto 3er eje Q230 (valor absoluto):
Coordenada del pto. final de la superficie a
planear en el eje de la hta. Campo de introducción
-99999,9999 a 99999,9999
3er punto del 1er eje Q231 (valor absoluto):
Coordenada del
3er punto en el eje principal del
plano de mecanizado. Campo de introducción
-99999,9999 a 99999,9999
3er punto del 2º eje Q232 (valor absoluto):
Coordenada del
3er punto en el eje transversal
del plano de mecanizado. Campo de introducción
-99999,9999 a 99999,9999
3er punto del 3er eje Q233 (valor absoluto):
Coordenada del
3er punto en el eje de la hta.
Campo de introducción -99999,9999 a 99999,9999
4er punto del 1er eje Q234 (valor absoluto):
Coordenada del
4º punto en el eje principal del
plano de mecanizado. Campo de introducción
-99999,9999 a 99999,9999
4º punto del 2º eje Q235 (valor absoluto):
Coordenada del
4º punto en el eje transversal del
plano de mecanizado. Campo de introducción
-99999,9999 a 99999,9999
4º punto del 3er eje Q236 (valor absoluto):
Coordenada del
4º punto en el eje de la hta. Campo
de introducción -99999,9999 a 99999,9999
Bloques NC
72 CYCL DEF 231 SUPERFICIE REGULAR
Q225=+0 ;PUNTO DE PARTIDA
1ER EJE
Q226=+5 ;PUNTO DE PARTIDA 2º
EJE
Q227=-2 ;PUNTO DE PARTIDA
3ER EJE
Q228=+100 ;2º PUNTO 1ER EJE
Q229=+15 ;2º PUNTO 2º EJE
Q230=+5 ;2º PUNTO 3ER EJE
Q231=+15 ;3ER PUNTO 1ER EJE
Q232=+125 ;3ER PUNTO 2º EJE
Q233=+25 ;3ER PUNTO 3ER EJE
Q234=+15 ;4º PUNTO 1ER EJE
Q235=+125 ;4º PUNTO 2º EJE
Q236=+25 ;4º PUNTO 3ER EJE
Q240=40 ;NÚMERO DE CORTES
Q207=500 ;AVANCE AL FRESAR
