Ciclos: Tornear
13.20 TORNEADO DE TRONZADO AMPLIADO AXIAL
(Ciclo 852, DIN/ISO: G852)
13
372
TNC 640 | Modo de Empleoprogramación de ciclos | 5/2014
13.20 TORNEADO DE TRONZADO
AMPLIADO AXIAL
(Ciclo 852, DIN/ISO: G852)

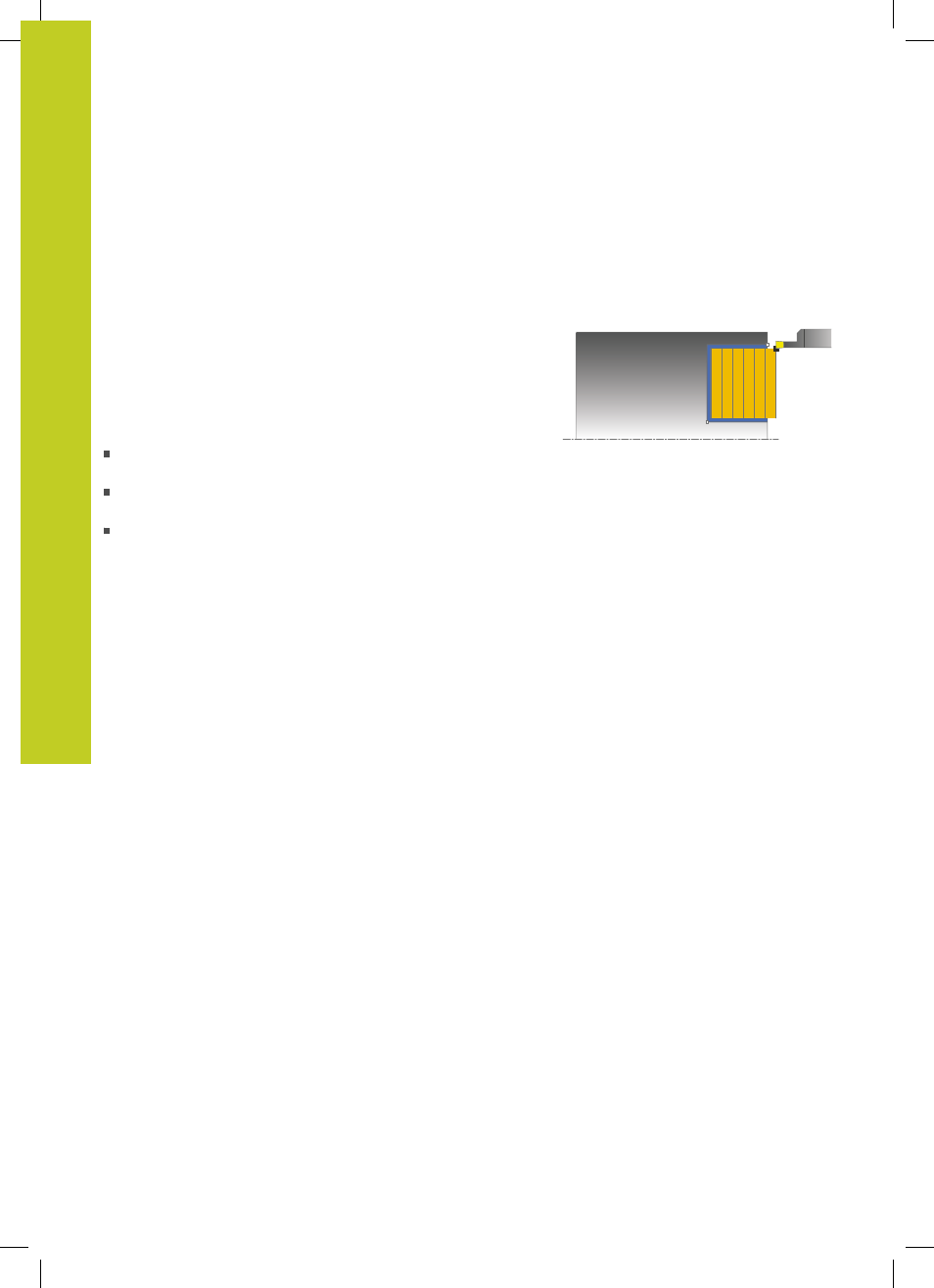

Aplicación
Con este ciclo se pueden tornear con tronzado las ranuras en
ángulo recto en la dirección transversal En el torneado de tronzado
se ejecuta alternativamente un movimiento de tronzado a la
profundidad de aproximación seguido de un movimiento de
desbaste. De esta forma se produce el mecanizado con un
mínimo de movimientos de elevación y aproximación. Volumen de
funciones ampliado:
En el principio y final del contorno se puede añadir una fase o
redondeo
En el ciclo se pueden definir ángulos para las paredes laterales
de la ranura
En las esquinas del contorno se pueden añadir radios
El ciclo se puede utilizar para el mecanizado de desbaste, de
acabado o completo. El mecanizado de desbaste se realiza paralelo
al eje.
El ciclo se puede utilizar para el mecanizado de interiores y de
exteriores. Si el diámetro inicial
Q491 es más grande que el
diámetro final
Q493, el ciclo realiza un mecanizado exterior. Si el
diámetro inicial Q491 es más pequeño que el diámetro final Q493,
el ciclo realiza un mecanizado interior.
Realización del ciclo desbaste
El TNC utiliza la posición de herramienta en la llamada del ciclo
como punto inicial de ciclo. Si la coordenada Z del punto inicial es
más pequeña que
Q492 Z INICIO DE CONTORNO, el TNC posiciona
la herramienta en la coordenada Z a
Q492 e inicia el ciclo desde allí.
1 Partiendo del punto inicial del ciclo, el TNC ejecuta un
movimiento de tronzado hasta la primera profundidad de
aproximación.
2 El TNC mecaniza la zona entre la posición inicial y el punto final
en dirección longitudinal con el avance definido
Q478.
3 En el caso de que en el ciclo se haya seleccionado únicamente
una dirección de mecanizado
Q507=1, el TNC retira la
herramienta la distancia de seguridad, retrocede en marcha
rápida y vuelve a recorrer el contorno con el avance definido.
Con la dirección de mecanizado
Q507=0 la aproximación se
ejecuta en ambos lados.
4 La herramienta penetra hasta la profundidad de aproximación
siguiente.
5 El TNC repite este proceso (2 a 4) hasta haber alcanzado la
profundidad de ranura.
6 El TNC posiciona la herramienta haciéndola retroceder la
distancia de seguridad y ejecuta un movimiento de tronzado en
ambas paredes laterales.
7 El TNC hace retroceder la herramienta hasta el punto inicial del
ciclo en marcha rápida.
