Ciclos de palpación: Determinar puntos de referencia automáticamente

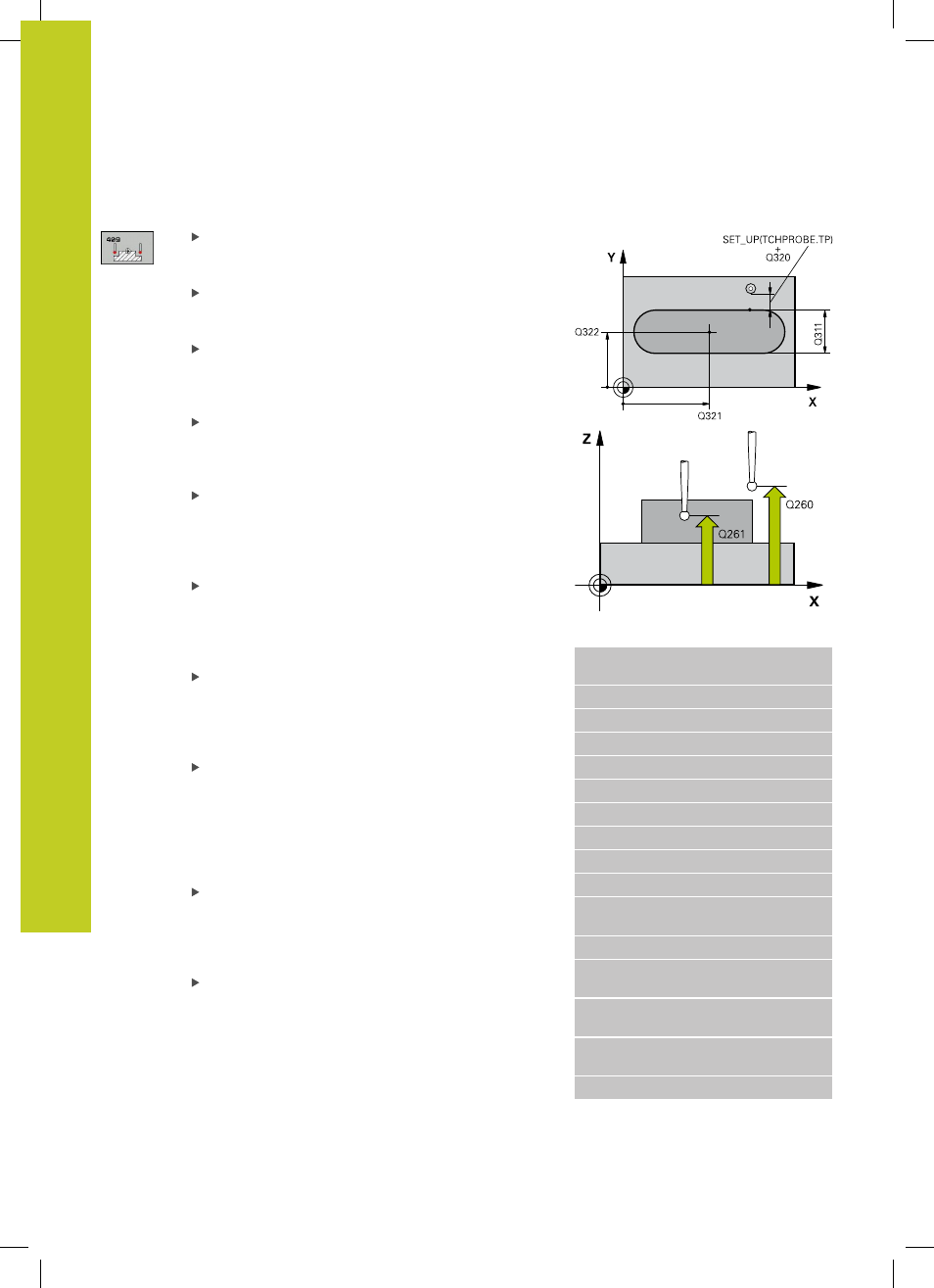

16.3 PUNTO DE REFERENCIA CENTRO DE ISLA (Ciclo 409, DIN/ISO:

G409)

16

458

TNC 640 | Modo de Empleoprogramación de ciclos | 5/2014

Parámetros de ciclo

Centro 1er eje Q321 (valor absoluto): centro de
la isla en el eje principal del plano de mecanizado.
Campo de introducción -99999,9999 a 99999,9999
Centro 2º eje Q322 (valor absoluto): centro de
la isla en el eje auxiliar del plano de mecanizado.
Campo de introducción -99999,9999 a 99999,9999
Anchura de la isla Q311 (valor incremental):
Anchura de la isla independiente de la posición del
plano de mecanizado. Campo de introducción 0 a
99999,9999
Eje de medición Q272: Eje del plano de
mecanizado en el que debe tener lugar la medición:

1

: Eje principal = Eje de medición

2

: Eje auxiliar = Eje de medición

Altura de la medición en el eje del palpador
Q261 (valor absoluto): coordenada del centro de la
bola (=punto de contacto) en el eje de palpación,
desde la cual se quiere realizar la medición. Campo
de introducción -99999,9999 a 99999,9999
Distancia de seguridad Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma a

SET_UP (tabla

del sistema de palpación). Campo de introducción 0
a 99999,9999
Altura de seguridad Q260 (valor absoluto):
coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador
y la pieza. Campo de introducción -99999,9999 a
99999,9999
Número en la tabla Q305: indicar el número en la
tabla de puntos cero/tabla de presets, donde el TNC
debe memorizar las coordenadas del centro de la
isla. Al introducir Q305=0, el TNC fija la visualización
automáticamente, de forma que el nuevo punto de
referencia se encuentra en el centro de la ranura.
Campo de introducción 0 a 2999
Nuevo punto de referencia Q405 (absoluto):
coordenada en el eje de medición en la que el TNC
debe fijar el centro de isla determinado. Ajuste
básico = 0. Campo de entrada -99999,9999 a
99999,9999
Transmisión del valor de medición (0,1) Q303:
determinar si se debe depositar el giro básico
calculado en la tabla de puntos cero o en la tabla de
preset:

0

: escribir el giro básico determinado como

desplazamiento del punto cero en la tabla de puntos
cero. El sistema de referencia es el sistemas de
coordenadas activo de la pieza

1

: escribir el giro básico determinado en la tabla de

preset. El sistema de referencia es el sistema de
coordenadas de la máquina (sistema REF).

Bloques NC

5 TCH PROBE 409 PTO. REF. CENTRO

DE ISLA
Q321=+50

;CENTRO 1ER EJE

Q322=+50

;CENTRO 2º EJE

Q311=25

;ANCHURA DE ISLA

Q272=1

;EJE DE MEDICIÓN

Q261=-5

;ALTURA DE MEDICIÓN

Q320=0

;DIST. DE SEGURIDAD

Q260=+20

;ALTURA SEGURA

Q305=10

;Nº EN TABLA

Q405=+0

;PUNTO DE REFERENCIA

Q303=+1

;TRANSFERENCIA DEL

VALOR DE MEDIDA

Q381=1

;PALPAR EJE PALPADOR

Q382=+85

;1ª COOR. PARA EJE DE

PALPADOR

Q383=+50

;2ª COOR. PARA EJE DE

PALPADOR

Q382=+0

;3ª COOR. PARA EJE DE

PALPADOR

Q333=+1

;PUNTO DE REFERENCIA
