Ciclos de mecanizado: Planeado
10.5 FRESADO PLANO (Ciclo 233, DIN/ISO: G233)
10
254
TNC 640 | Modo de Empleoprogramación de ciclos | 5/2014
10.5 FRESADO PLANO (Ciclo 233, DIN/ISO:
G233)
Desarrollo del ciclo
Con el ciclo 233 se pueden fresar superficies en varias pasadas
y teniendo en cuenta una sobremedida de acabado. Además, en
el ciclo también se pueden definir paredes laterales, que luego
se tienen en cuenta en el mecanizado de la superficie plana.
En el ciclo se encuentran disponibles diferentes estrategias de
mecanizado:
Estrategia Q389=0 : Mecanizar en forma de meandro,
incremento lateral por fuera de la superficie a mecanizar
Estrategia Q389=1 : Mecanizar en forma de meandro,
aproximación lateral en el borde de la superficie a mecanizar
Estrategia Q389=2 : Mecanizar línea por línea con desborde,
aproximación lateral retirada en marcha rápida
Estrategia Q389=3 : Mecanizar línea por línea sin desborde,
aproximación lateral retirada en marcha rápida
Estrategia Q389=4 : Mecanizar en forma de espiral desde fuera
hacia dentro
1 El TNC posiciona la herramienta en marcha rápida FMAX
partiendo de la posición actual en el plano de mecanizado
sobre el punto de partida
1 ; El punto de partida en el plano
de mecanizado se encuentra junto a la pieza, desplazado
lo equivalente al radio de la herramienta y a la distancia de
seguridad
2 Luego, el TNC posiciona la herramienta en marcha rápida FMAX
en el eje de la herramienta a la distancia de seguridad
3 A continuación, la herramienta se desplaza con el avance hasta
el posicionamiento previo Q253 en el eje de la herramienta
hasta la primera profundidad de aproximación calculada por el
TNC.

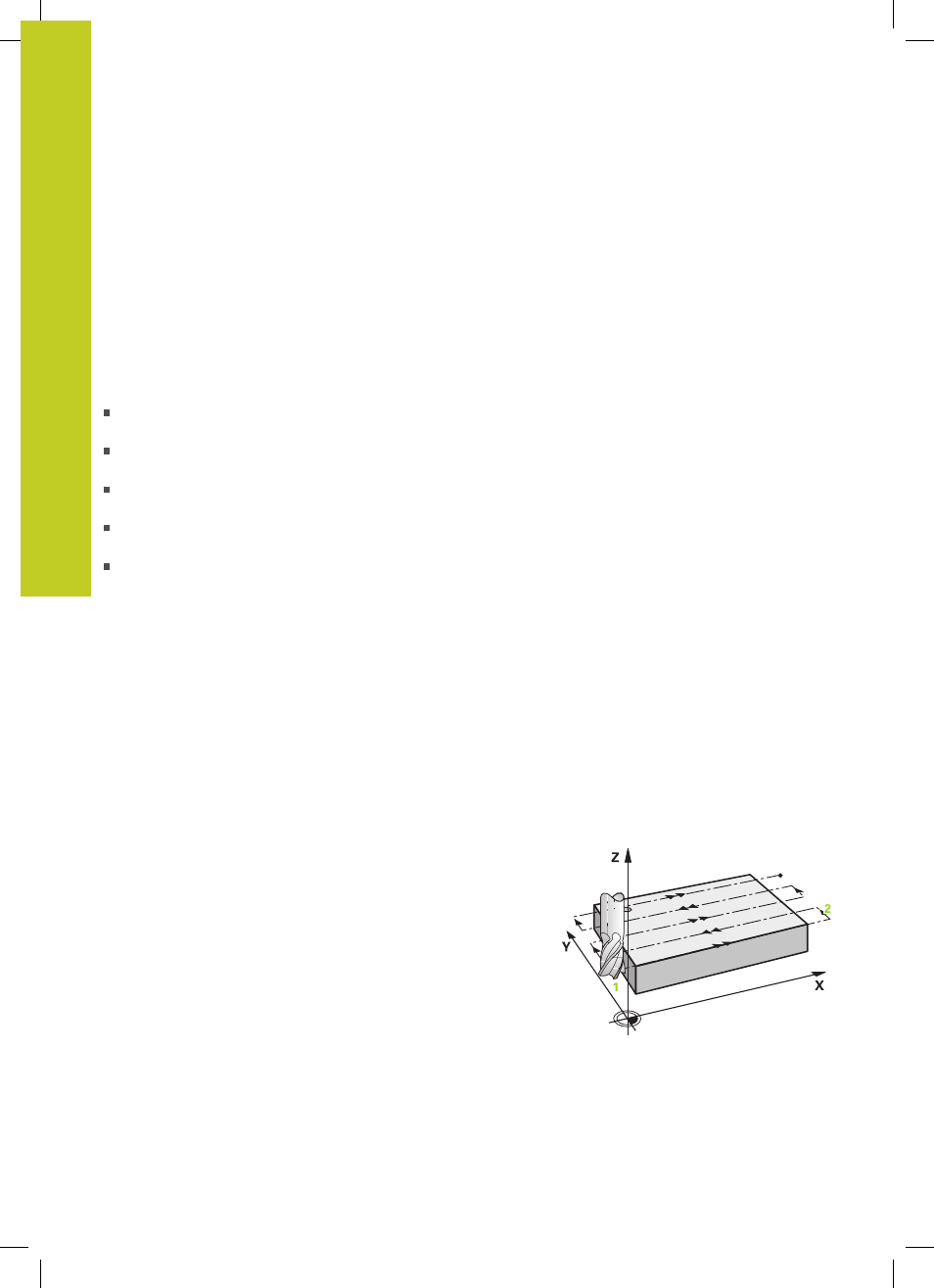

Estrategia Q389=0 y Q389 =1
Las estrategias Q389=0 y Q389=1 se diferencian por el desborde
en el fresado de planeado. En la Q389=0 el punto final se
encuentra fuera de la superficie, en la Q389=1 en el borde de la
superficie. El TNC calcula el punto final
2 a partir de la longitud
lateral y de la distancia de seguridad lateral. En la estrategia
Q389=0, el TNC hace desplazar la herramienta adicionalmente de
modo que sobresalga de la superficie plana lo equivalente al radio
de la herramienta.
4 El TNC hace desplazar la herramienta se desplaza, con el avance
al fresar programado, hasta el punto final 2
5 Luego, el TNC desplaza la herramienta, con avance de
posicionamiento previo transversalmente, hasta el punto de
partida de la siguiente línea; el TNC calcula este desplazamiento
a partir de la anchura programada, del radio de la herramienta
y del factor de solapamiento de trayectoria máximo y de la
distancia de seguridad lateral
6 A continuación, el TNC desplaza la herramienta en movimiento
de retroceso en dirección opuesta con el avance de fresado
7 El proceso se repite hasta mecanizar completamente la
superficie programada.
