HEIDENHAIN TNC 640 (34059x-04) Cycle programming - Manual (Página 489)

PUNTO DE REFERENCIA CENTRO DE CÍRCULO DE TALADROS
(Ciclo 416, DIN/ISO: G416)
16.10
16
TNC 640 | Modo de Empleoprogramación de ciclos | 5/2014
489

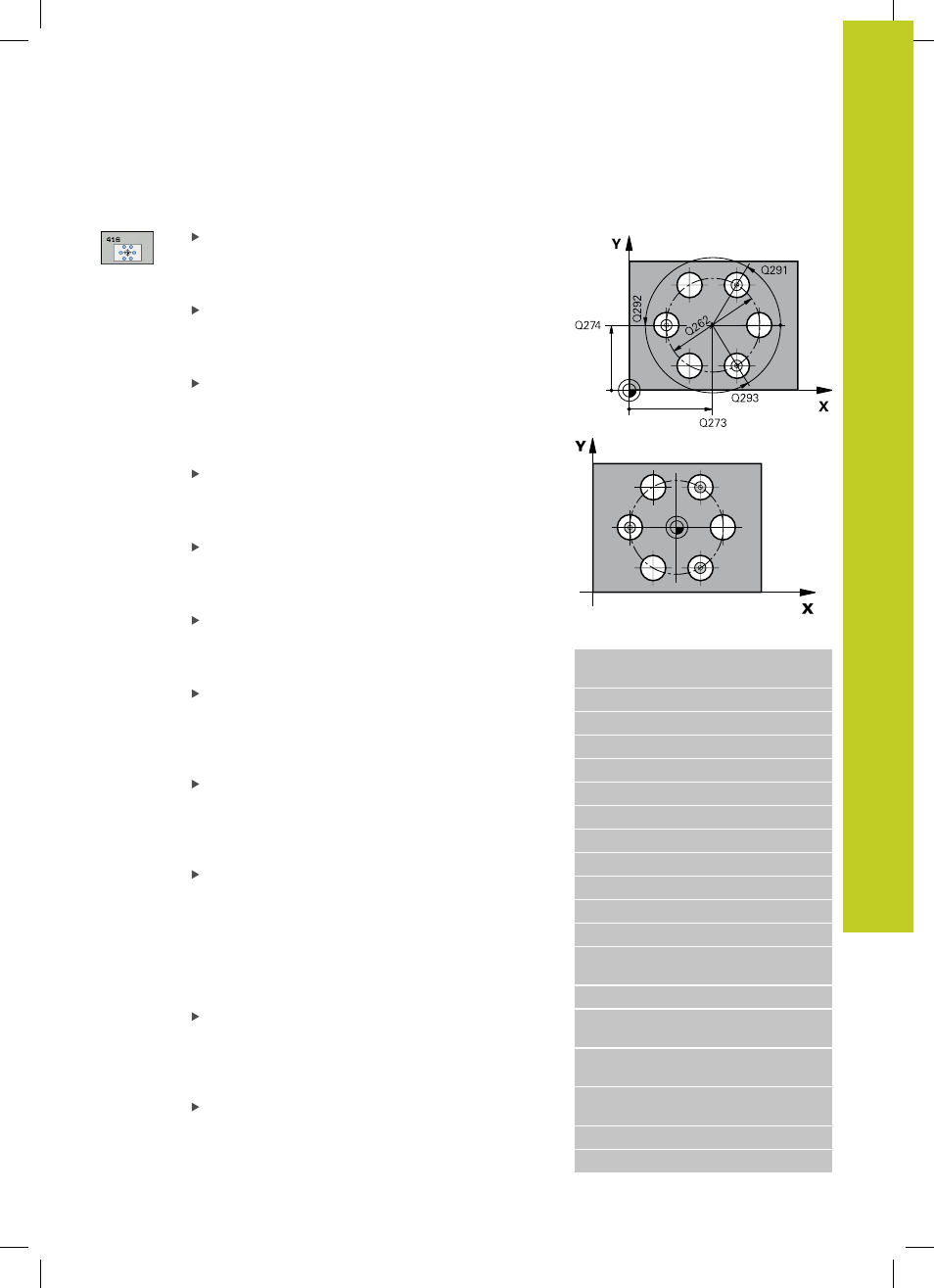

Parámetros de ciclo
Centro 1er eje Q273 (valor absoluto): centro del
círculo de taladros (valor nominal) en el eje principal
del plano de mecanizado. Campo de introducción
-99999,9999 a 99999,9999
Centro 2º eje Q274 (valor absoluto): centro del
círculo de taladros (valor nominal) en el eje auxiliar
del plano de mecanizado. Campo de introducción
-99999,9999 a 99999,9999
Diámetro nominal Q262: Introducir el diámetro
aproximado del círculo de taladros. Cuanto menor
sea el diámetro del taladro, más precisa debe
ser la indicación del diámetro nominal. Campo de
introducción -0 hasta 99999,9999
Ángulo 1er taladro Q291 (valor absoluto): ángulo
en coordenadas polares del primer punto central
del taladro en el plano de mecanizado. Campo de
introducción -360,0000 a 360,0000
Ángulo 2º taladro Q292 (valor absoluto): ángulo
en coordenadas polares del segundo punto central
del taladro en el plano de mecanizado. Campo de
introducción -360,0000 a 360,0000
Ángulo 3er taladro Q293 (valor absoluto): ángulo
en coordenadas polares del tercer punto central
del taladro en el plano de mecanizado. Campo de
introducción -360,0000 a 360,0000
Altura de la medición en el eje del palpador
Q261 (valor absoluto): coordenada del centro de la
bola (=punto de contacto) en el eje de palpación,
desde la cual se quiere realizar la medición. Campo
de introducción -99999,9999 a 99999,9999
Altura de seguridad Q260 (valor absoluto):
coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador
y la pieza. Campo de introducción -99999,9999 a
99999,9999
Número del punto cero en la tabla Q305: indicar el
número en la tabla de puntos cero/tabla de presets,
donde el TNC debe memorizar las coordenadas del
círculo de taladros. Introduciendo Q305=0, el TNC
ajusta la visualización automática de tal forma que el
nuevo punto de referencia se encuentra en el centro
del círculo de agujeros. Campo de introducción 0 a
2999
Nuevo punto de referencia eje principal Q331
(absoluto): coordenada en el eje principal en la que
el TNC debe fijar el centro del círculo de taladros
determinado. Ajuste básico = 0. Campo de entrada
-99999,9999 a 99999,9999
Nuevo punto de referencia eje secundario Q332
(absoluto): coordenada en el eje secundario en
la que el TNC debe fijar el centro del círculo de
taladros determinado. Ajuste básico = 0. Campo de
entrada -99999,9999 a 99999,9999
Frases NC
5 TCH PROBE 416 PTO. REF. CENTRO
DE CÍRCULO DE TALADROS
Q273=+50
;CENTRO 1ER EJE
Q274=+50 ;CENTRO 2º EJE
Q262=90 ;DIÁMETRO NOMINAL
Q291=+34 ;ÁNGULO 1ER TALADRO
Q292=+70 ;ÁNGULO 2º TALADRO
Q293=+210 ;ÁNGULO 3ER TALADRO
Q261=-5 ;ALTURA DE MEDICIÓN
Q260=+20 ;ALTURA SEGURA
Q305=12 ;Nº EN TABLA
Q331=+0 ;PUNTO DE REFERENCIA
Q332=+0 ;PUNTO DE REFERENCIA
Q303=+1 ;TRANSFERENCIA DEL
VALOR DE MEDIDA
Q381=1 ;PALPAR EJE PALPADOR
Q382=+85 ;1ª COOR. PARA EJE DE
PALPADOR
Q383=+50 ;2ª COOR PARA EJE DE
PALPADOR
Q384=+0 ;3ª COOR. PARA EJE DE
PALPADOR
Q333=+1 ;PUNTO DE REFERENCIA
Q320=0 ;DIST. DE SEGURIDAD
