10.3 SUPERFICIE REGLADA (Ciclo 231, DIN/
ISO: G231)

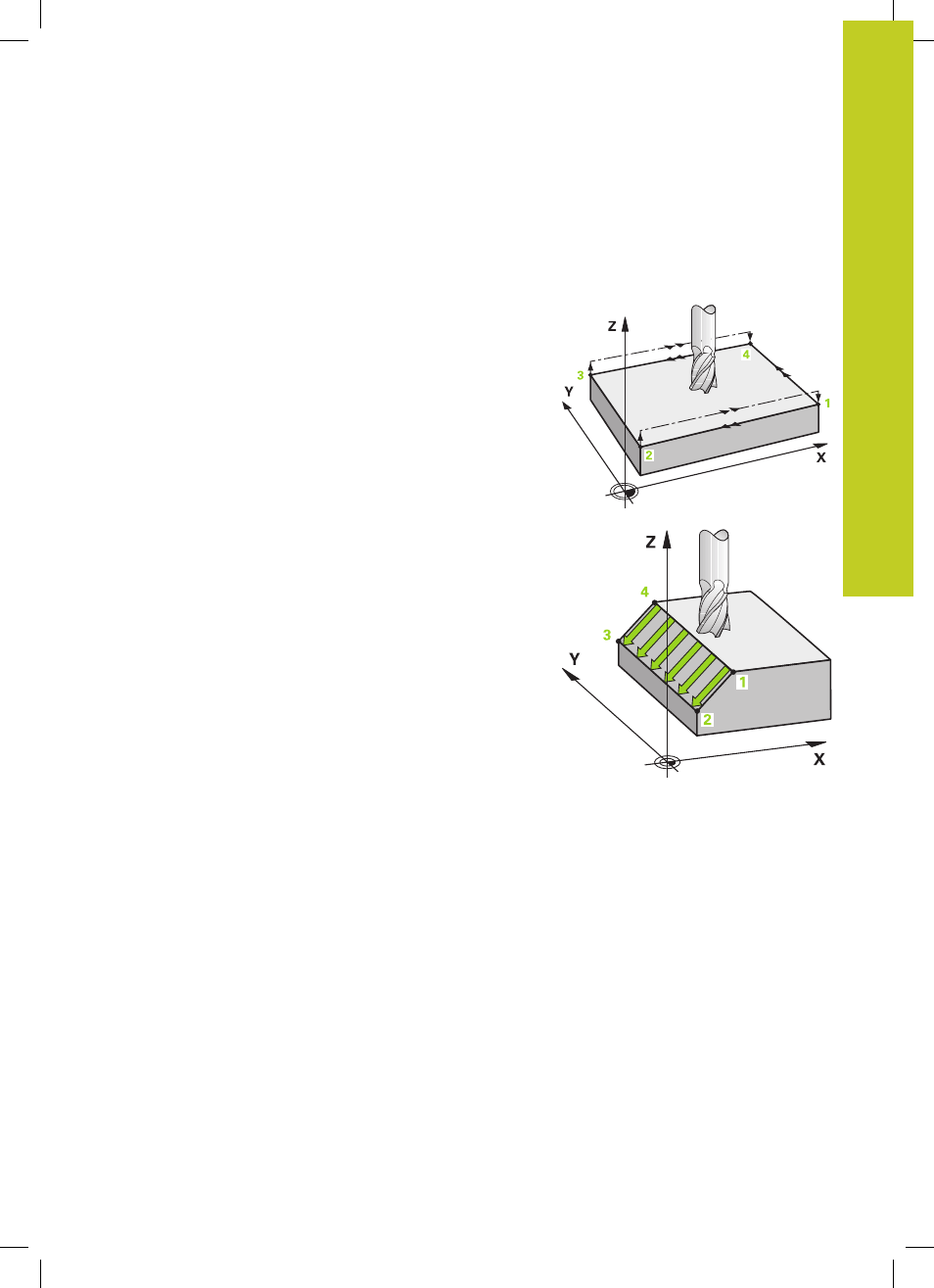

Desarrollo del ciclo
1 El TNC posiciona la herramienta, partiendo de la posición actual
con un movimiento recto en 3D, en el punto de partida 1
2 A continuación, la herramienta se desplaza, con el avance al
fresar programado, hasta el punto final 2
3 Allí el TNC desplaza la herramienta en marcha rápida
FMAX,
según el diámetro de la herramienta, en la dirección positiva del
eje de la herramienta y luego la hace volver al punto de partida
1
4 En el punto de partida 1 , el TNC desplaza de nuevo la
herramienta hasta el último valor Z al que se había accedido
5 A continuación, el TNC desplaza la herramienta en los tres
ejes partiendo del punto 1 en dirección al punto 4 en la línea
siguiente
6 Después el TNC desplaza la hta. hasta el punto final de esta
línea. El TNC calcula el punto final según el punto 2 y un
movimiento en dirección al punto 3
7 El planeado se repite hasta mecanizar completamente la
superficie programada
8 Al final el TNC posiciona la hta. según el diámetro de la misma
sobre el punto más elevado programado en el eje de la hta.
