PUNTO DE REFERENCIA ESQUINA EXTERIOR (Ciclo 415, DIN/ISO:
G415)
16.9
16
TNC 640 | Modo de Empleoprogramación de ciclos | 5/2014
485

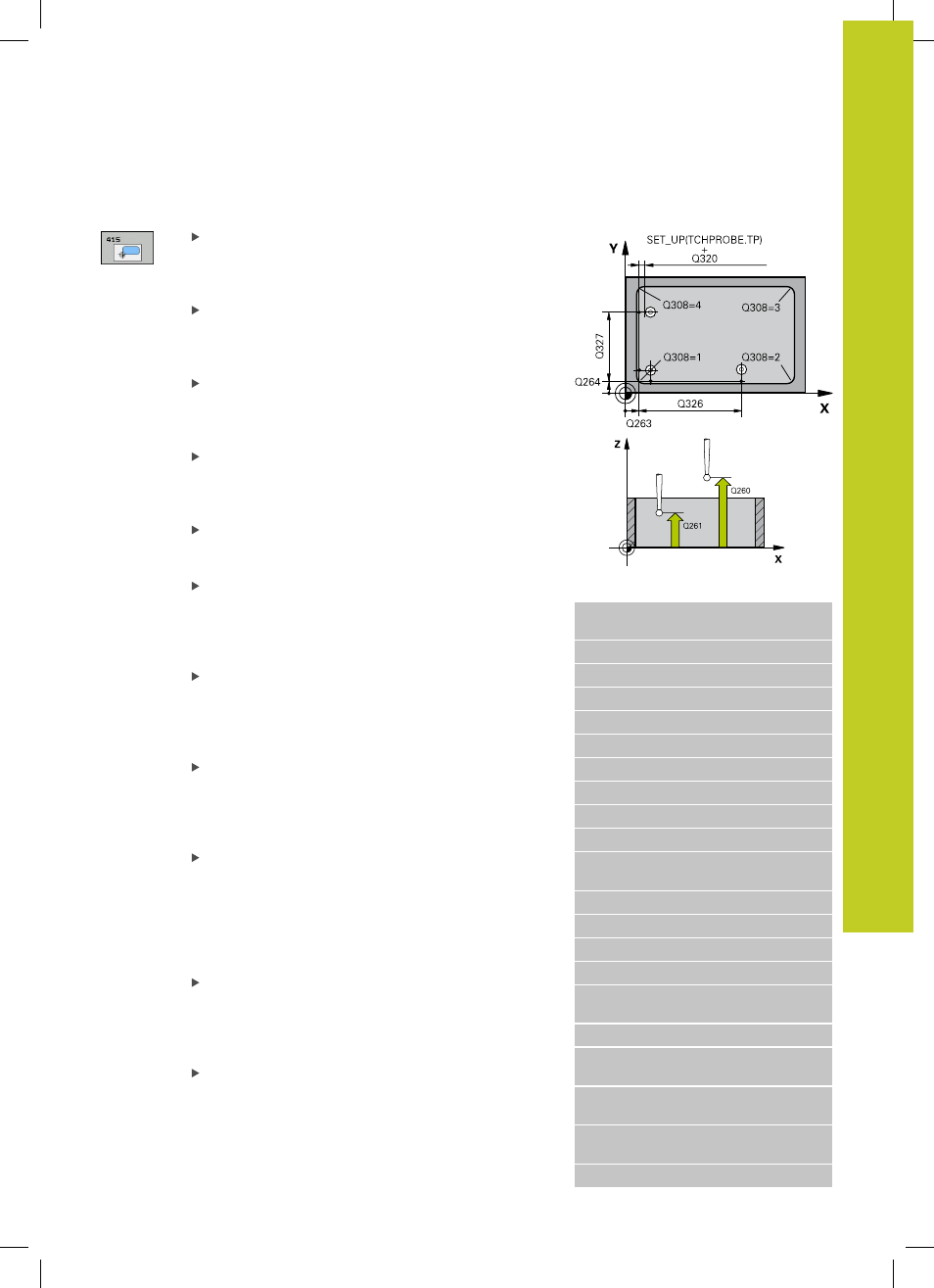

Parámetros de ciclo
1er punto de medición del 1er eje Q263 (valor
absoluto): coordenada del 1er punto de palpación en
el eje principal del plano de mecanizado. Campo de
introducción -99999,9999 a 99999,9999
1er punto de medición del 2º eje Q264 (valor
absoluto): coordenada del 1er punto de palpación en
el eje auxiliar del plano de mecanizado. Campo de
introducción -99999,9999 a 99999,9999
Distancia 1er eje Q326 (valor incremental):
Distancia entre el primer y el segundo punto
de medición en el eje principal del plano de
mecanizado. Campo de introducción 0 a 99999,9999
Distancia 2º eje Q327 (valor incremental): Distancia
entre el tercer y el cuarto punto de medición en
el eje auxiliar del plano de mecanizado. Campo de
introducción 0 a 99999,9999
Esquina Q308: número de la esquina, en la cual el
TNC debe fijar el punto de referencia. Campo de
introducción 1 a 4
Altura de la medición en el eje del palpador
Q261 (valor absoluto): coordenada del centro de la
bola (=punto de contacto) en el eje de palpación,
desde la cual se quiere realizar la medición. Campo
de introducción -99999,9999 a 99999,9999
Distancia de seguridad Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma a
SET_UP (tabla
del sistema de palpación). Campo de introducción 0
a 99999,9999
Altura de seguridad Q260 (valor absoluto):
coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador
y la pieza. Campo de introducción -99999,9999 a
99999,9999
Desplazamiento a altura de seguridad Q301:
determinar cómo se debe desplazar el palpador
entre los puntos de medición:
0 : desplazarse entre los puntos de medición a la
altura de medición
1 : desplazarse entre los puntos de medición a la
altura de seguridad
Ejecutar giro básico Q304: determinar si el TNC
debe compensar la posición inclinada de la pieza
mediante un giro básico:
0 : No ejecutar ningún giro básico
1 : Ejecutar un giro básico
Número del punto cero en la tabla Q305: indicar el
número en la tabla de puntos cero/tabla de presets,
donde el TNC debe memorizar las coordenadas de
la esquina. En la introducción de Q305=0, el TNC
fija la visualización automática de tal manera que
el nuevo punto de referencia se encuentra en la
esquina. Campo de introducción 0 a 2999
Bloques NC
5 TCH PROBE 415 PUNTO REF. ESQUINA
EXTERIOR
Q263=+37
;1ER PUNTO 1ER EJE
Q264=+7 ;1ER PUNTO 2º EJE
Q326=50 ;DISTANCIA 1ER EJE
Q296=+95 ;3ER PUNTO 1ER EJE
Q297=+25 ;2º PUNTO 2º EJE
Q327=45 ;DISTANCIA 2º EJE
Q261=-5 ;ALTURA DE MEDICIÓN
Q320=0 ;DIST. DE SEGURIDAD
Q260=+20 ;ALTURA SEGURA
Q301=0 ;DESPLAZAR HASTA
ALTURA SEGURA
Q304=0 ;GIRO BÁSICO
Q305=7 ;Nº EN TABLA
Q331=+0 ;PUNTO DE REFERENCIA
Q332=+0 ;PUNTO DE REFERENCIA
Q303=+1 ;TRANSFERENCIA DEL
VALOR DE MEDIDA
Q381=1 ;PALPAR EJE PALPADOR
Q382=+85 ;1ª COOR. PARA EJE DE
PALPADOR
Q383=+50 ;2ª COOR. PARA EJE DE
PALPADOR
Q382=+0 ;3ª COOR. PARA EJE DE
PALPADOR
Q333=+1 ;PUNTO DE REFERENCIA
