PUNTO DE REFERENCIA CENTRO DE RANURA (Ciclo 408, DIN/ISO:
G408)
16.2
16
TNC 640 | Modo de Empleoprogramación de ciclos | 5/2014
453
16.2 PUNTO DE REFERENCIA CENTRO DE
RANURA (Ciclo 408, DIN/ISO: G408)
Desarrollo del ciclo

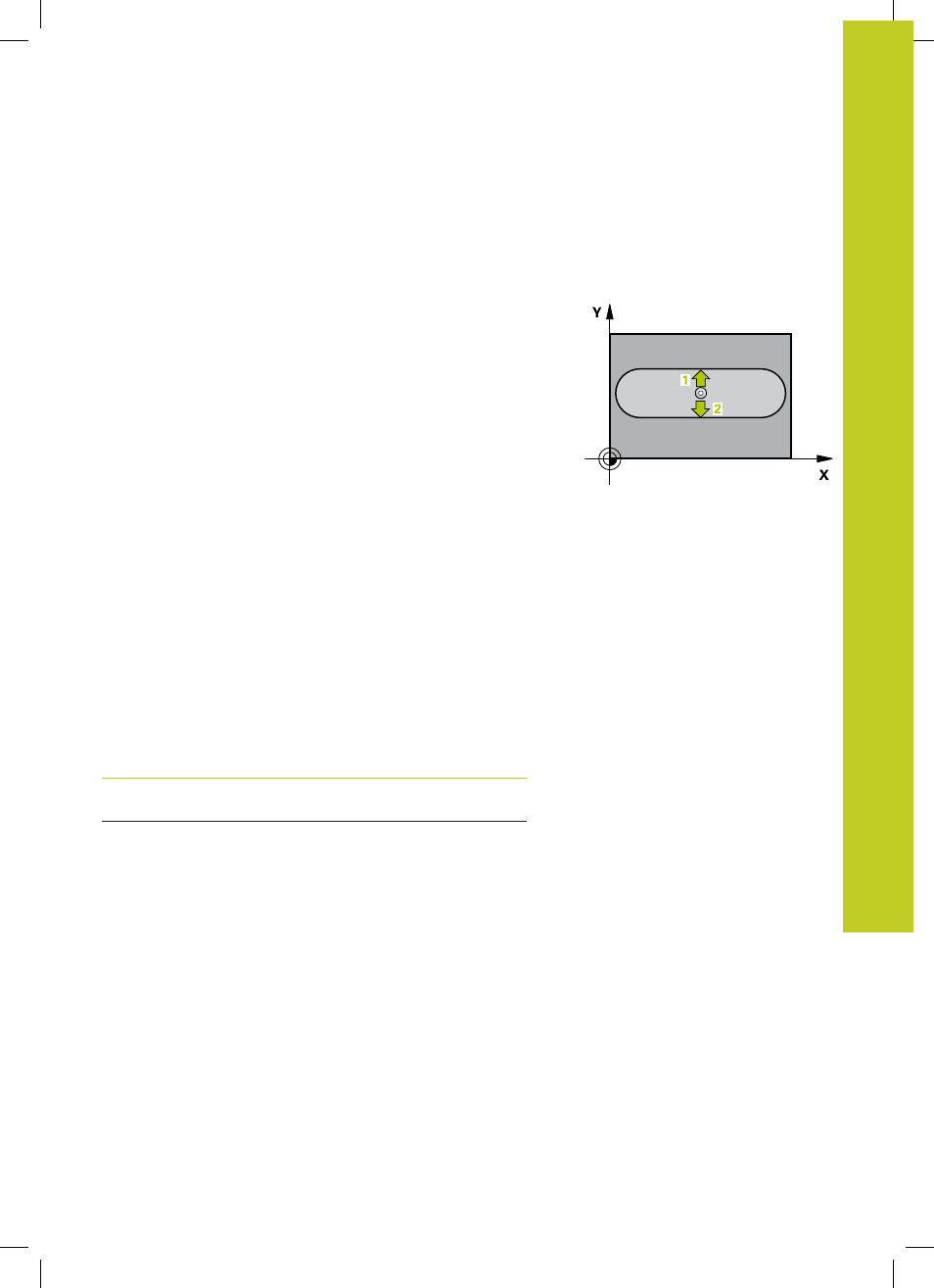

El ciclo de palpación 408 determina el punto central de una ranura
y fija este punto central como punto de referencia. Si se desea, el
TNC también puede escribir el punto central en una tabla de puntos
cero o en una tabla de presets.
1 El TNC posiciona el palpador con avance rápido (valor de la
columna FMAX) y con lógica de posicionamiento (ver "Ejecutar
ciclos de palpación", página 422) en el punto de palpación 1 . El
TNC calcula los puntos de palpación a partir de los datos del
ciclo y de la distancia de seguridad de la columna
SET_UP de la
tabla de palpación
2 A continuación, el palpador se desplaza hasta la altura de
medición introducida y ejecuta el primer proceso de palpación
con avance de palpación (Columna
F)
3 Luego el palpador se desplaza, o bien paralelamente al eje hasta
la altura de medición, o bien linealmente hasta la altura segura
para el siguiente punto de palpación
2 y ejecuta allí el segundo
proceso de palpación
4 Finalmente, el TNC posiciona de nuevo el palpador en la
altura segura y procesa el punto de referencia determinado,
en función de los parámetros de ciclo Q303 y Q305 (ver "") y
memoriza los valores reales en los parámetros Q que se listan a
continuación
5 Si se desea, el TNC determina a continuación, en un proceso de
palpación separado, además el punto de referencia en el eje del
palpador
Nº de parámetro Significado
Q166 Valor actual del ancho de ranura
medido
Q157 Valor real posición eje central
