HEIDENHAIN TNC 640 (34059x-04) Cycle programming - Manual (Página 358)

Ciclos: Tornear

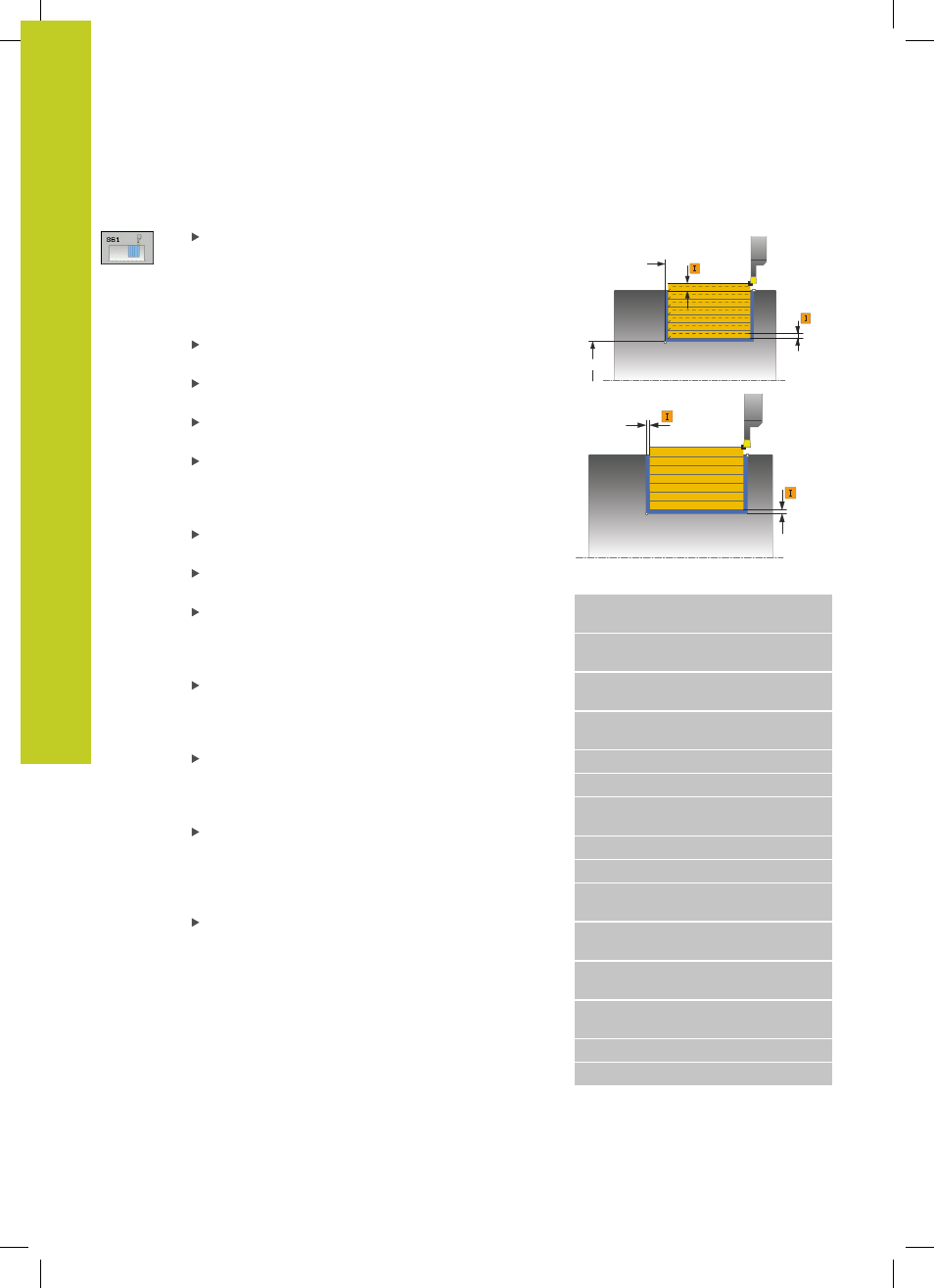

13.16 TORNEADO DE TRONZADO RADIAL ®
(Ciclo 841, DIN/ISO: G841)
13
358
TNC 640 | Modo de Empleoprogramación de ciclos | 5/2014
Parámetros de ciclo
Volumen de mecanizado Q215: Fijar volumen de
mecanizado:
0 : Desbaste y acabado
1 : Solo desbaste
2 : Solo acabado a la dimensión final
3 : Solo acabado a la sobremedida
Distancia de seguridad Q460: reservado,
actualmente sin función
Diámetro final de contorno Q493: coordenada X
del punto final de contorno (valor de diámetro)
Final de contorno Z Q494: coordenada Z del punto
final de contorno
Avance de desbaste Q478: velocidad de avance
durante el desbaste. Si se ha programado M136,
el TNC interpreta el avance en milímetros por
revolución, sin M136 en milímetros por minuto.
Sobremedida diámetro Q483 (incremental):
Sobremedida diámetro sobre el contorno definido
Sobremedida Z Q484 (incremental): Sobremedida
sobre el contorno definido en dirección axial
Avance de acabado Q505: velocidad de avance
durante el acabado. Si se ha programado M136,
el TNC interpreta el avance en milímetros por
revolución, sin M136 en milímetros por minuto.
Profundidad de corte máx. Q463: aproximación
máx. (valor de radio) en dirección radial. La
aproximación se distrinuye uniformemente para
evitar cortes deslizantes.
Dirección de mecanizado Q507: Dirección del
mecanizado con desprendimiento de viruta:
0 : bidireccional (en ambas direcciones)
1 : unidireccional (en la dirección del contorno)
Anchura de decalaje Q508: Reducción de la
longitud de corte. El material restante se mecaniza
al final de la profundización previa con una carrera
de profundización. En su caso, el TNC limita la
anchura de decalaje programada.
Corrección de profundidad Q509: En función
del material, de la velocidad de avance, etc., la
cuchilla "bascula" durante el torneado. El error de
alimentación que se produce se corrige con la
"corrección de profundidad de torneado R".
Q460
Ø Q493
Q494
Q463
Ø Q483
Q484
Frases NC
11 CYCL DEF 841 TORNEADO DE
TRONZADO SIMPLE R.
Q215=+0
;VOLUMEN DE
MECANIZADO
Q460=+2 ;DISTANCIA DE
SEGURIDAD
Q493=+50 ;DIÁMETRO FINAL DE
CONTORNO
Q494=-50 ;FINAL DE CONTORNO Z
Q478=+0.3 ;AVANCE DESBASTE
Q483=+0.4 ;DIÁMETRO
SOBREMEDIDA
Q484=+0.2 ;SOBREMEDIDA Z
Q505=+0.2 ;AVANCE ACABADO
Q463=+2 ;MÁX. PROFUNDIDAD DE
CORTE
Q507=+0 ;DIRECCIÓN DE
MECANIZADO
Q508=+0 ;ANCHURA DE
DECALAJE
Q509=+0 ;CORRECCIÓN DE
PROFUNDIDAD
12 L X+75 Y+0 Z-25 FMAX M303
13 CYCL CALL
