15.5 GIRO BÁSICO compensar mediante un
eje de giro (Ciclo 403, DIN/ISO: G403)

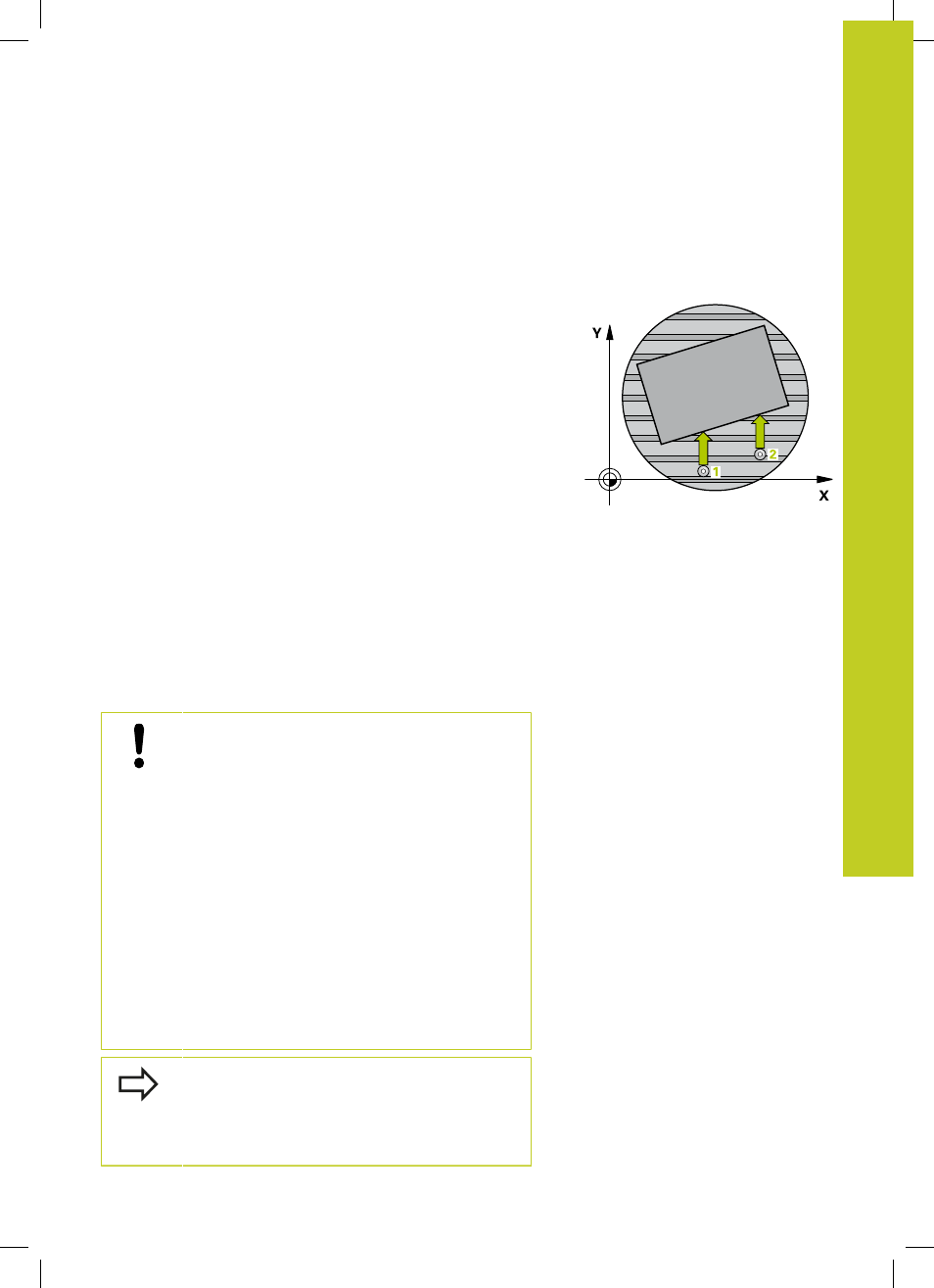

Desarrollo del ciclo
El ciclo de palpación 403 calcula la posición inclinada de la pieza,
mediante la medición de dos puntos que deben encontrarse sobre
una recta. El TNC compensa la posición inclinada de la pieza que
se ha calculado, mediante el giro del eje A, B o C. Para ello, la pieza
puede estar fijada a la mesa giratoria de cualquier forma.
1 El TNC posiciona el palpador con avance rápido (valor de la
columna
FMAX) y con lógica de posicionamiento (ver "Ejecutar
ciclos de palpación", página 422) en el punto de palpación
programado
1 . Para ello, el TNC desplaza el palpador según
la distancia de seguridad en la dirección de desplazamiento
opuesta a la determinada
2 A continuación, el palpador se desplaza hasta la altura de
medición introducida y ejecuta el primer proceso de palpación
con avance de palpación (Columna
F)
3 A continuación, el palpador se desplaza,hasta el siguiente punto
de palpación 2 y ejecuta allí el segundo proceso de palpación
4 El TNC posiciona el palpador retrocediendo hasta la altura de
seguridad y posiciona el eje de giro definido en el ciclo según el
valor determinado. Opcionalmente, tras la orientación se puede
poner la indicación a 0
¡Tener en cuenta durante la programación!
¡Atención: Peligro de colisión!
Observar una altura segura suficiente para que
durante el posicionamiento posterior del eje giratorio
no pueden originarse colisiones.
Si en el parámetro
Q312 Eje para movimiento
de compensación se introduce el valor 0, el ciclo
determina automáticamente el eje de giro a orientar
(ajuste recomendado) Al hacerlo, en función del
orden secuencial de los puntos de palpación,
determina un ángulo con la dirección real. El ángulo
determinado apunta al primer y al segundo punto de
palpación. Si en el parámetro
Q312 se selecciona
el eje A, B o C como eje de compensación, el
ciclo determina el ángulo independientemente del
orden secuencial de los puntos de palpación. El
ángulo calculado se encuentra dentro del campo
comprendido entre -90 y +90°. ¡Tras la orientación,
comprobar la posición del eje de giro!
Antes de la definición del ciclo deberá programarse
una llamada a la herramienta para la definición del eje
del palpador.
El TNC también memoriza el ángulo calculado en el
parámetro
Q 150.
