Página 261: Ejemplos de programación 10.6
Ejemplos de programación
10.6
10
TNC 640 | Modo de Empleoprogramación de ciclos | 5/2014
261
10.6
Ejemplos de programación

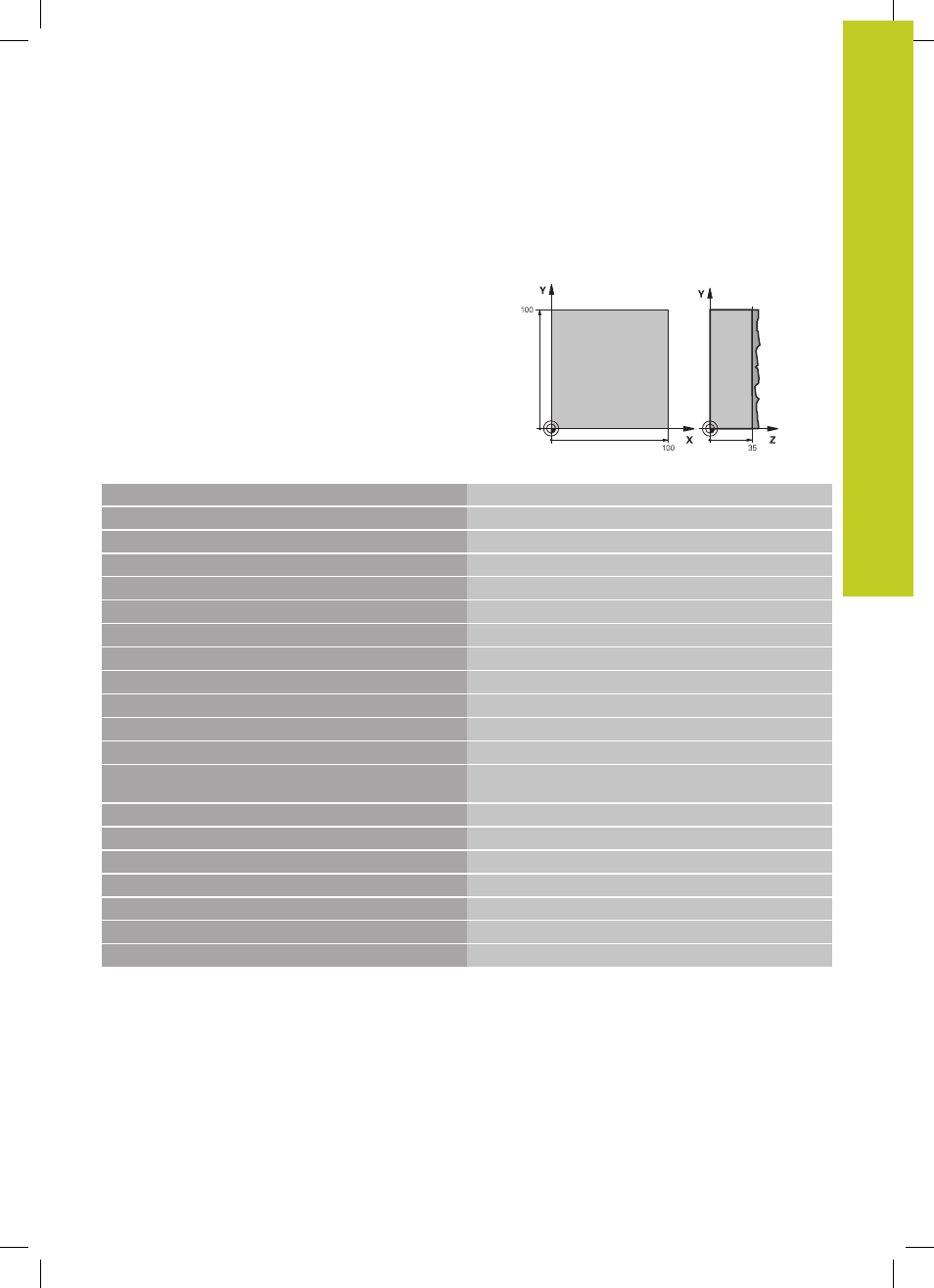

Ejemplo: Planeado
0 BEGIN PGM C230 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z+0
Definición de la pieza en bruto
2 BLK FORM 0.2 X+100 Y+100 Z+40
3 TOOL CALL 1 Z S3500
Llamada a una herramienta
4 L Z+250 R0 FMAX
Retirar la herramienta
PLANEAR 5 CYCL DEF 230
Definición del ciclo Planeado
Q225=+0
;PUNTO DE PARTIDA 1ER EJE
Q226=+0
;PUNTO DE PARTIDA 2º EJE
Q227=+35
;PUNTO DE PARTIDA 3. EJE
Q218=100
;LONGITUD LADO 1
Q219=100
;LONGITUD LADO 2
Q240=25
;NÚMERO DE CORTES
Q206=250
;AVANCE DE APROXIMACIÓN DE
PROFUNDIDAD
Q207=400
;AVANCE AL FRESAR
Q209=150
;AVANCE TRANSVERSAL
Q200=2
;DIST. DE SEGURIDAD
6 L X+-25 Y+0 R0 FMAX M3
Posicionamiento previo cerca del punto de partida
7 CYCL CALL
Llamada al ciclo
8 L Z+250 R0 FMAX M2
Retirar la herramienta, final del programa
9 END PGM C230 MM
