Ciclos de palpación: Controlar las piezas automáticamente
17.1 Fundamentos
17
504
TNC 640 | Modo de Empleoprogramación de ciclos | 5/2014
17.1 Fundamentos
Resumen
Al ejecutar los ciclos del sistema de palpación, el
ciclo 8 CREAR SIMETRÍA, el ciclo 11 FACTOR DE
MEDIDA y el ciclo 26 FACTOR DE MEDIDA ESPEC.
POR EJE no deben estar activos.
HEIDENHAIN solo garantiza la función de los ciclos
de palpación si se utilizan sistemas de palpación de
HEIDENHAIN.
El TNC debe estar preparado por el fabricante de la
máquina para el empleo de palpadores 3D.
Rogamos consulte el manual de la máquina.

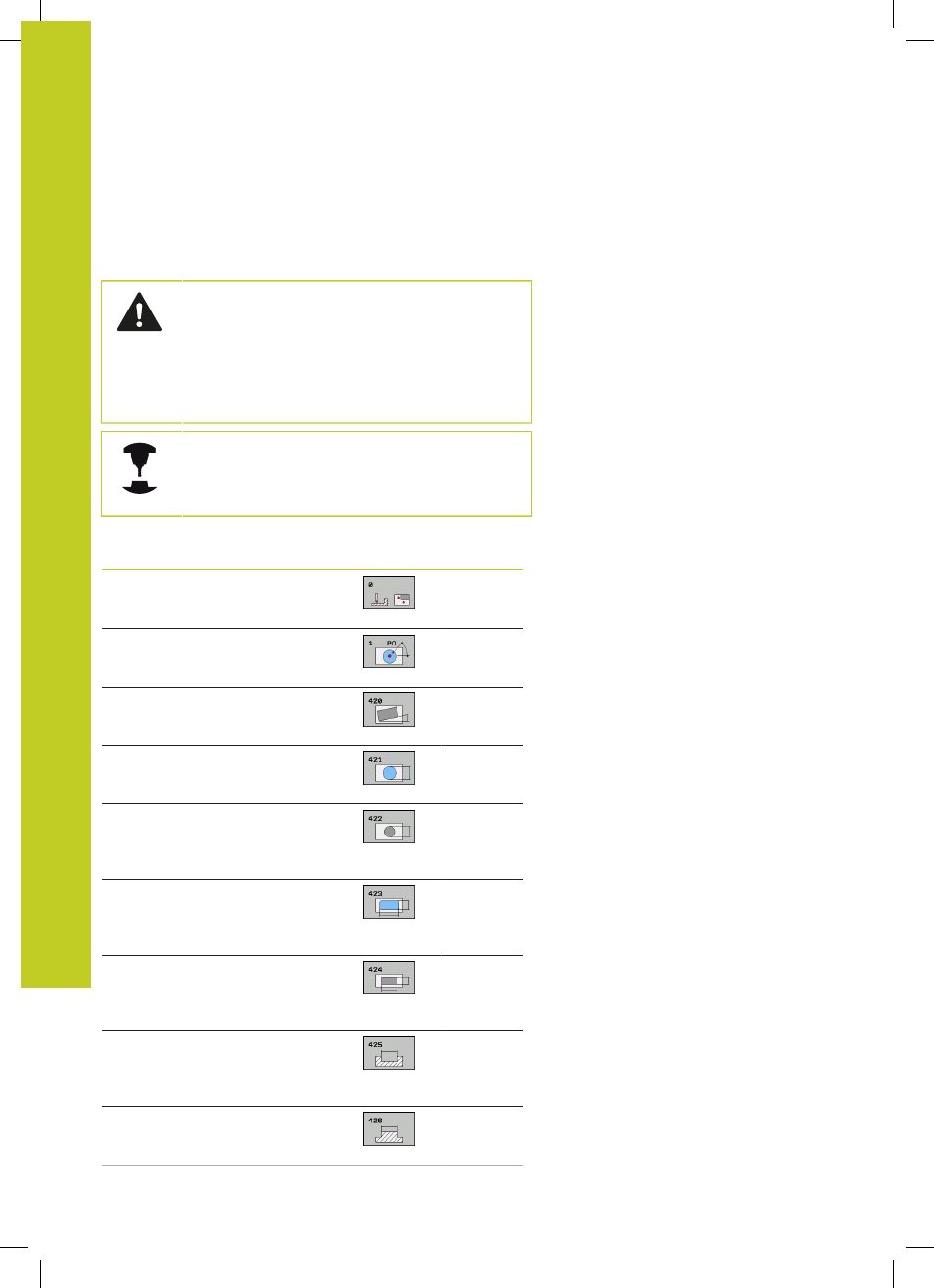

El TNC dispone de doce ciclos para medir piezas automáticamente:
Ciclo Softkey Página
0 PLANO DE REFERENCIA
Medición de una coordinada en un
eje seleccionable 510
1 PLANO DE REFERENCIA POLAR
Medición de un punto, dirección de
palpación angular 511
420 MEDICIÓN ÁNGULO
Medición de ángulo en el plano de
mecanizado 512
421 MEDICIÓN TALADRO
Medición de posición y diámetro de
un taladro 515
422 MEDICIÓN CÍRCULO
EXTERIOR
Medición de la posición y diámetro
de una isla de forma circular 518
423 MEDICIÓN RECTÁNGULO
INTERIOR
Medición de la posición, longitud y
anchura de una cajera rectangular 522
424 MEDICIÓN RECTÁNGULO
EXTERIOR
Medición de la posición, longitud y
anchura de una isla rectangular 527
425 MEDICIÓN ANCHURA
INTERIOR
(2ª carátula d softkeys) Medición de
anchura interior de ranura 531
426 MEDICIÓN ISLA EXTERIOR
(2ª carátula de softkeys) Medición de
isla exterior 534
