Ciclos de mecanizado: Definiciones de modelo
6.3 FIGURA DE PUNTOS SOBRE LÍNEAS (Ciclo 221, DIN/ISO: G221)
6
176
TNC 640 | Modo de Empleoprogramación de ciclos | 5/2014
6.3 FIGURA DE PUNTOS SOBRE LÍNEAS
(Ciclo 221, DIN/ISO: G221)

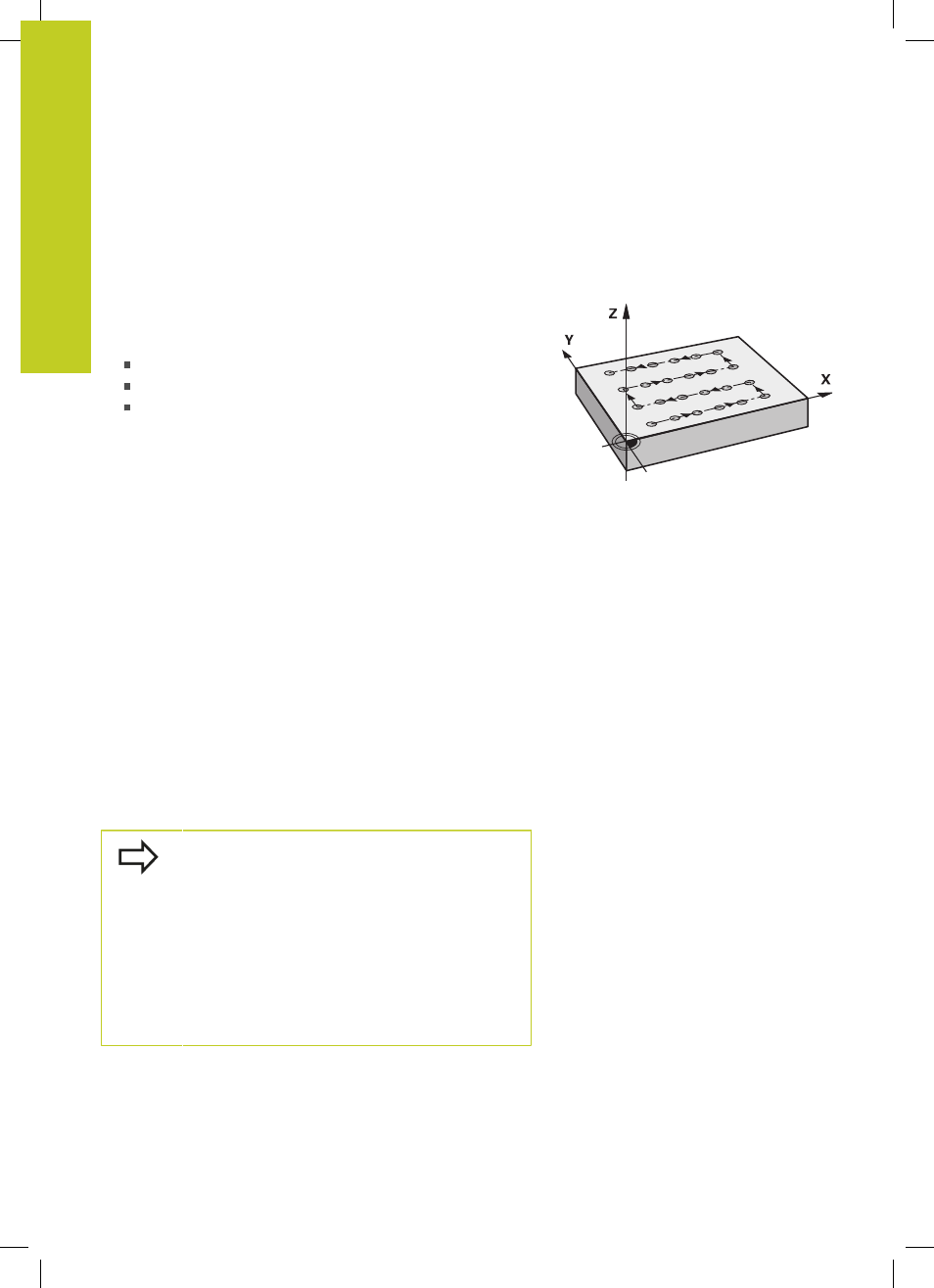

Desarrollo del ciclo
1 El TNC posiciona la hta. automáticamente desde la posición
actual al punto de partida del primer mecanizado
Secuencia:
2. Aproximación a la distancia de seguridad (eje de la hta.)
Aproximación al punto de partida en el plano de mecanizado
Desplazamiento a la distancia de seguridad sobre la
superficie de la pieza (eje del cabezal)
2 A partir de esta posición el TNC ejecuta el último ciclo de
mecanizado definido
3 A continuación el TNC posiciona la hta. en dirección positiva al
eje principal sobre el punto inicial del siguiente mecanizado; la
hta. se encuentra a la distancia de seguridad (o a la 2ª distancia
de seguridad)
4 Este proceso (1 a 3) se repite hasta que se han realizado todos
los mecanizados sobre la primera línea; la hta. se encuentra en
el último punto de la primera línea
5 Después el TNC desplaza la hta. al último punto de la segunda
línea y realiza allí el mecanizado
6 Desde allí el TNC posiciona la hta. en dirección negativa al eje
principal hasta el punto inicial del siguiente mecanizado
7 Este proceso (6) se repite hasta que se han ejecutado todos los
mecanizados de la segunda línea
8 A continuación el TNC desplaza la hta. sobre el punto de partida
de la siguiente línea
9 Todas las demás líneas se mecanizan con movimiento oscilante
¡Tener en cuenta durante la programación!
El ciclo 221 se activa a partir de su definición DEF, es
decir el ciclo 221 llama automáticamente al último
ciclo de mecanizado definido.
Cuando se combinan uno de los ciclos de
mecanizado 200 a 209 y 251 a 267 con el ciclo 221,
se activan la distancia de seguridad, la superficie de
la pieza, la 2ª distancia de seguridad y la posición de
giro del ciclo 221.
Si se utiliza el ciclo 254 Ranura circular en
combinación con el ciclo 221, entonces no se
permite la posición de ranura 0.
