Ciclos: Tornear
13.17 TORNEADO DE TRONZADO AMPLIADO RADIAL
(Ciclo 842, DIN/ISO: G842)
13
362
TNC 640 | Modo de Empleoprogramación de ciclos | 5/2014
Parámetros de ciclo
Volumen de mecanizado Q215: Fijar volumen de
mecanizado:
0
: Desbaste y acabado
1
: Solo desbaste
2
: Solo acabado a la dimensión final
3
: Solo acabado a la sobremedida
Distancia de seguridad Q460: reservado,
actualmente sin función
Diámetro inicio de contorno Q491: coordenada X
del punto inicial de contorno (valor de diámetro)
Inicio de contorno Z Q492: coordenada Z del punto
inicial de contorno
Diámetro final de contorno Q493: coordenada X
del punto final de contorno (valor de diámetro)
Final de contorno Z Q494: coordenada Z del punto
final de contorno
Ángulo flanco Q495: ángulo entre el flanco en el
punto inicial de contorno y la vertical al eje de giro

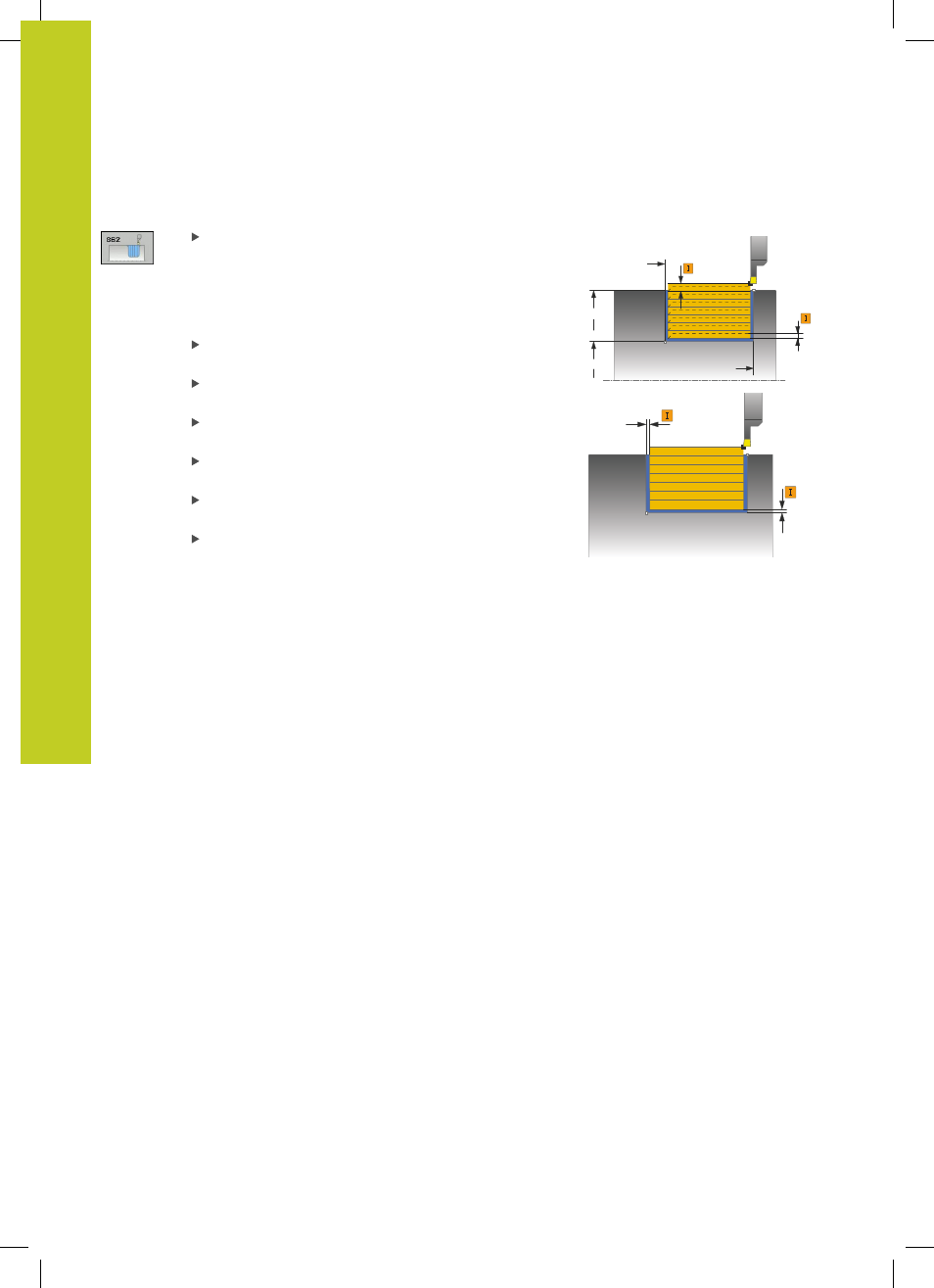

Q460
Ø Q493
Ø Q491
Q492
Q494
Q463
Ø Q483
Q484
