96 Powermax30 XP Manual de servicio 808153
6 – Reemplazo de componentes de la fuente de energía
Reemplazar la cubierta de la fuente de energía
Quitarle la cubierta a la fuente de energía
1. Poner el interruptor de energía en OFF (O) (apagado), desconectar el cable de alimentación de la fuente de energía
y la alimentación de gas.
2. Quitar los dos tornillos de la manija en la parte de arriba de la fuente de energía. Tirar ligeramente del panel más
cercano al tornillo que esté quitando para mantener la presión sobre el tornillo. Cuando el tornillo esté casi fuera,
inclinar un poco el destornillador para ayudar a sacarlo del orificio empotrado.
3. Inclinar ligeramente los paneles frontal y trasero para separarlos a la fuente de energía y poder sacar los bordes de la
manija. Quitar la manija y ponerla aparte con los dos tornillos.
4. Seguir inclinando los paneles hacia afuera para soltar la cubierta del lado del ventilador de su guía. Levantar después
la cubierta de la fuente de energía.

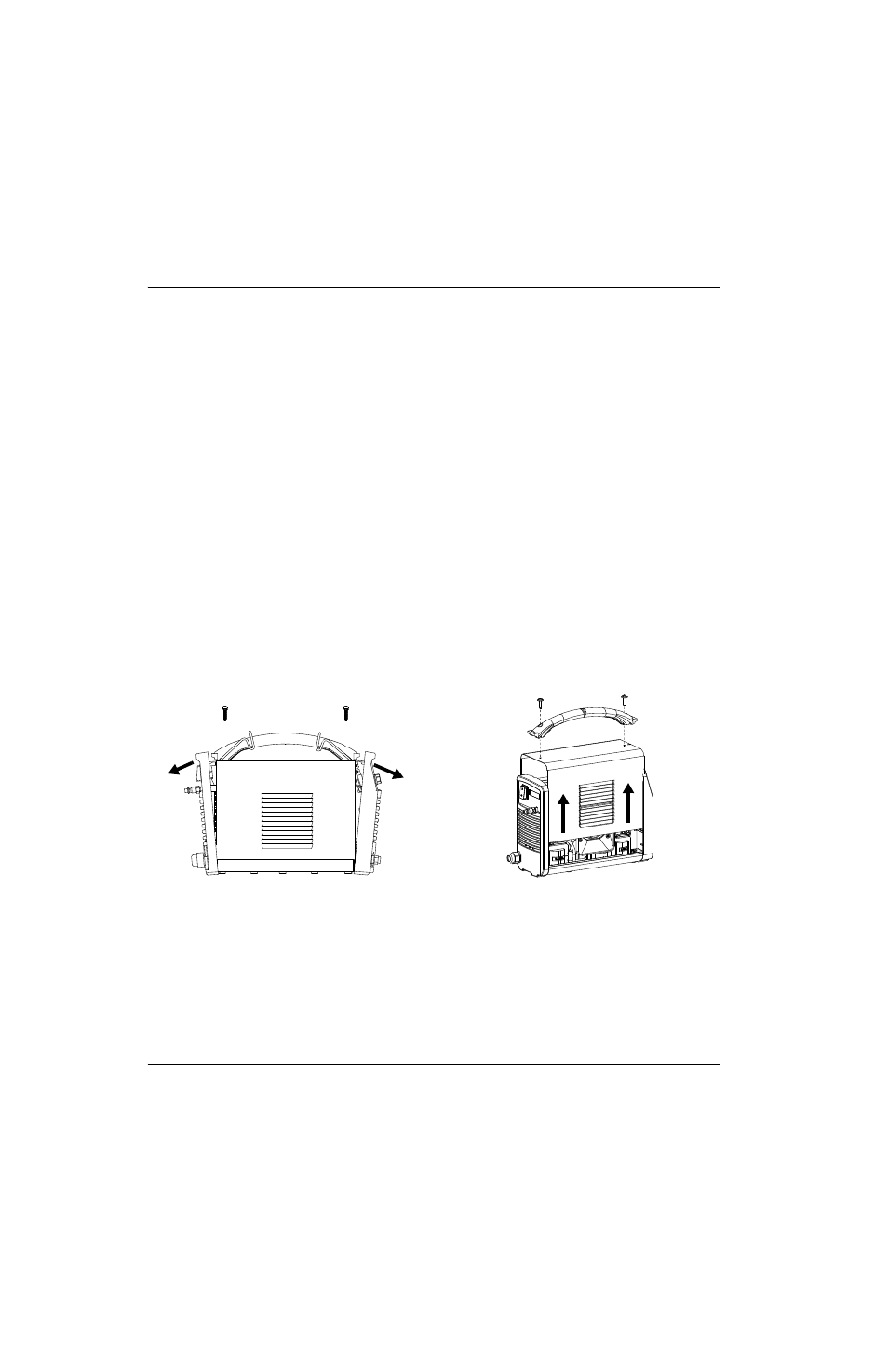

Figura 24
Número juego Descripción
428221 Juego: cubierta fuente de energía con etiquetas, CSA
428222 Juego: cubierta fuente de energía con etiquetas, CSA, hecho en América
428224 Juego: cubierta fuente de energía con etiquetas, CE
428225 Juego: cubierta fuente de energía con etiquetas, CCC
