92 Powermax30 XP Manual de servicio 808153
5 – Localización de problemas y ensayos al sistema
Prueba 8 – ventilador
Probar la buena operación del ventilador (M1).
1. Poner el interruptor de energía en OFF (O) (apagado), desconectar el cable de alimentación de la fuente de energía
y la alimentación de gas.
2. Quitarle la cubierta y manija a la fuente de energía. (Ver Quitarle la cubierta a la fuente de energía en la página 96).
3. Quitar la barrera componente. (Ver Quitar la barrera componente en la página 98).
4. Puentear a tierra (ver la Figura 11 en la página 78) el pin 3 de J5 (ver la Figura 12 en la página 79).
5. Volver a conectar la energía eléctrica y poner el interruptor de energía en ON (I) (encendido).
6. Si el ventilador no trabaja, reemplazarlo. (Ver Reemplazar el ventilador en la página 124).

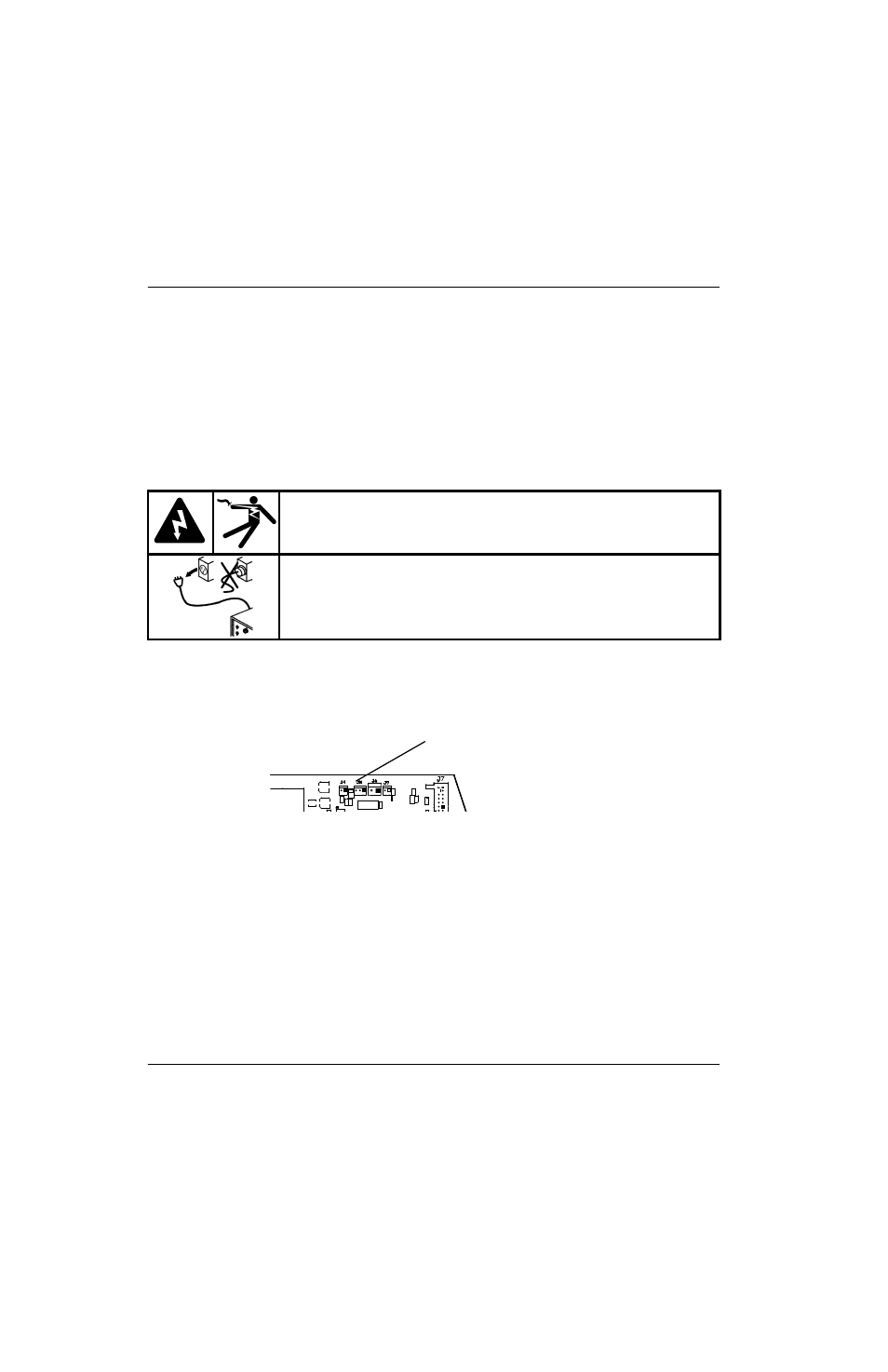

Figura 23
 Esta prueba puede provocar una falla debido a los dispositivos de seguridad que tiene el
chip de mando del ventilador. Puede desatender esta falla si se produce a consecuencia
de una prueba del ventilador. El objetivo de la prueba es verificar que el ventilador esté
operando bien, no probar su circuito de mando.
¡ADVERTENCIA!
UNA DESCARGA ELÉCTRICA PUEDE SER FATAL
Tener suma precaución al trabajar en las cercanías de los circuitos por donde
pasa corriente. Dentro de la fuente de energía hay voltajes peligrosos que
pueden ocasionar lesiones graves o la muerte.
Ver la ¡ADVERTENCIA! en la página 64 antes de continuar.
J5
