6 – Reemplazo de componentes de la fuente de energía
Figura 84
7. Repetir el paso 4 y el paso 5 con la otra esquina del panel.
8. Desconectar el cable de cinta del panel de control de la tarjeta de alimentación empujando los seguros hacia atrás.
 En la Figura 85 el panel central no se ve en el dibujo de la izquierda.

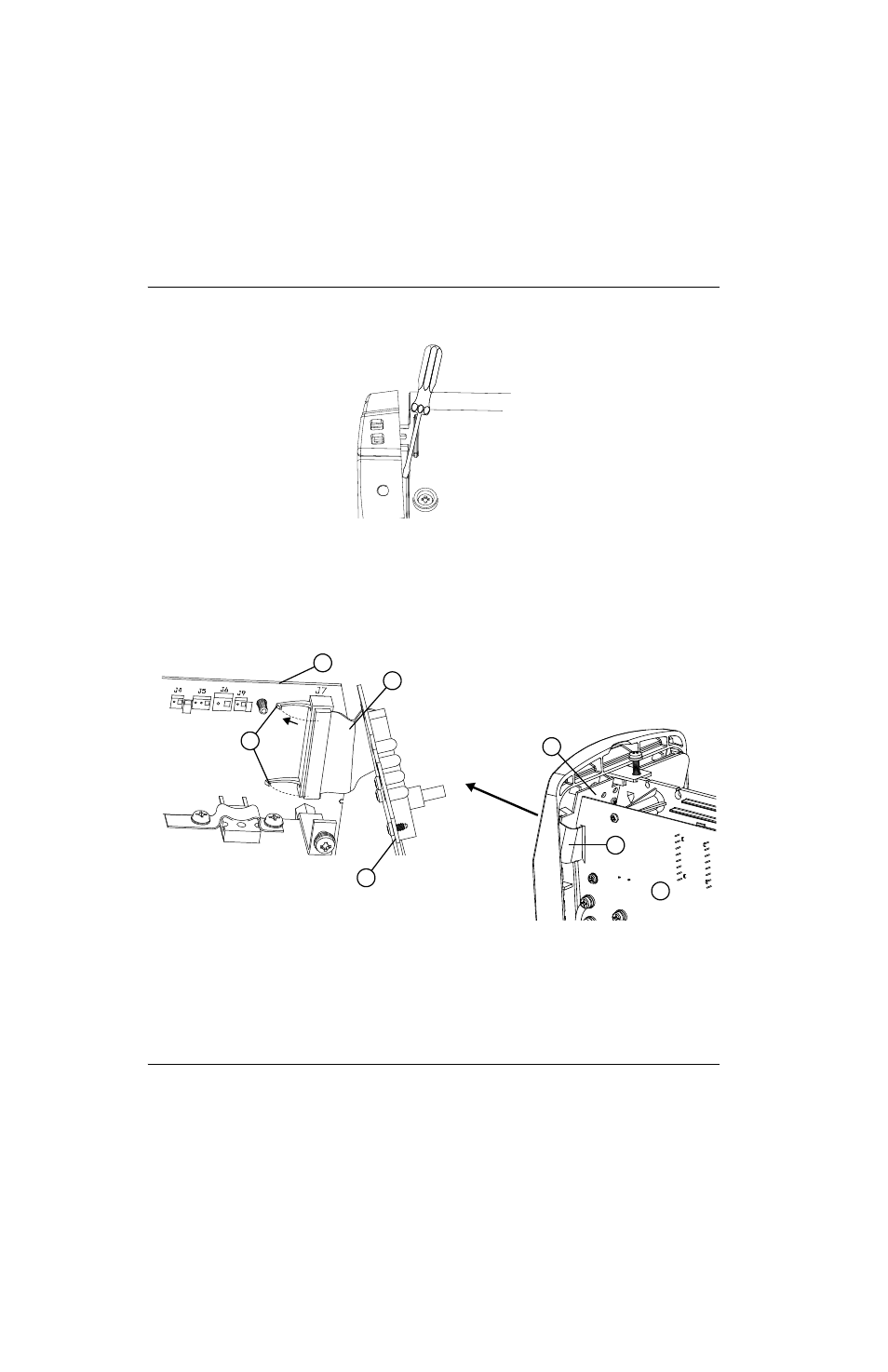

Figura 85
1
2
3
4
2
3
4
1 Seguros
2 Tarjeta de control
3 Cable de cinta
4 Tarjeta de alimentación
