Powermax30 XP Manual de servicio 808153
6 – Reemplazo de componentes de la fuente de energía
Separar y volver a fijar el panel frontal
Algunas reparaciones son más fáciles de hacer si primero se separa el panel frontal de la fuente de energía. Ver en
Reemplazar el panel frontal en la página 158 las instrucciones para reemplazar un panel frontal viejo por uno nuevo.
Separar el panel frontal
1. Poner el interruptor de energía en OFF (O) (apagado), desconectar el cable de alimentación de la fuente de energía
y la alimentación de gas.
2. Aflojarle las tuercas al pasacables de los cables y mangueras de la antorcha y el cable de masa.
3. Poner de lado la fuente de energía.
4. Quitar el tornillo de sujeción que está en el fondo del panel frontal.

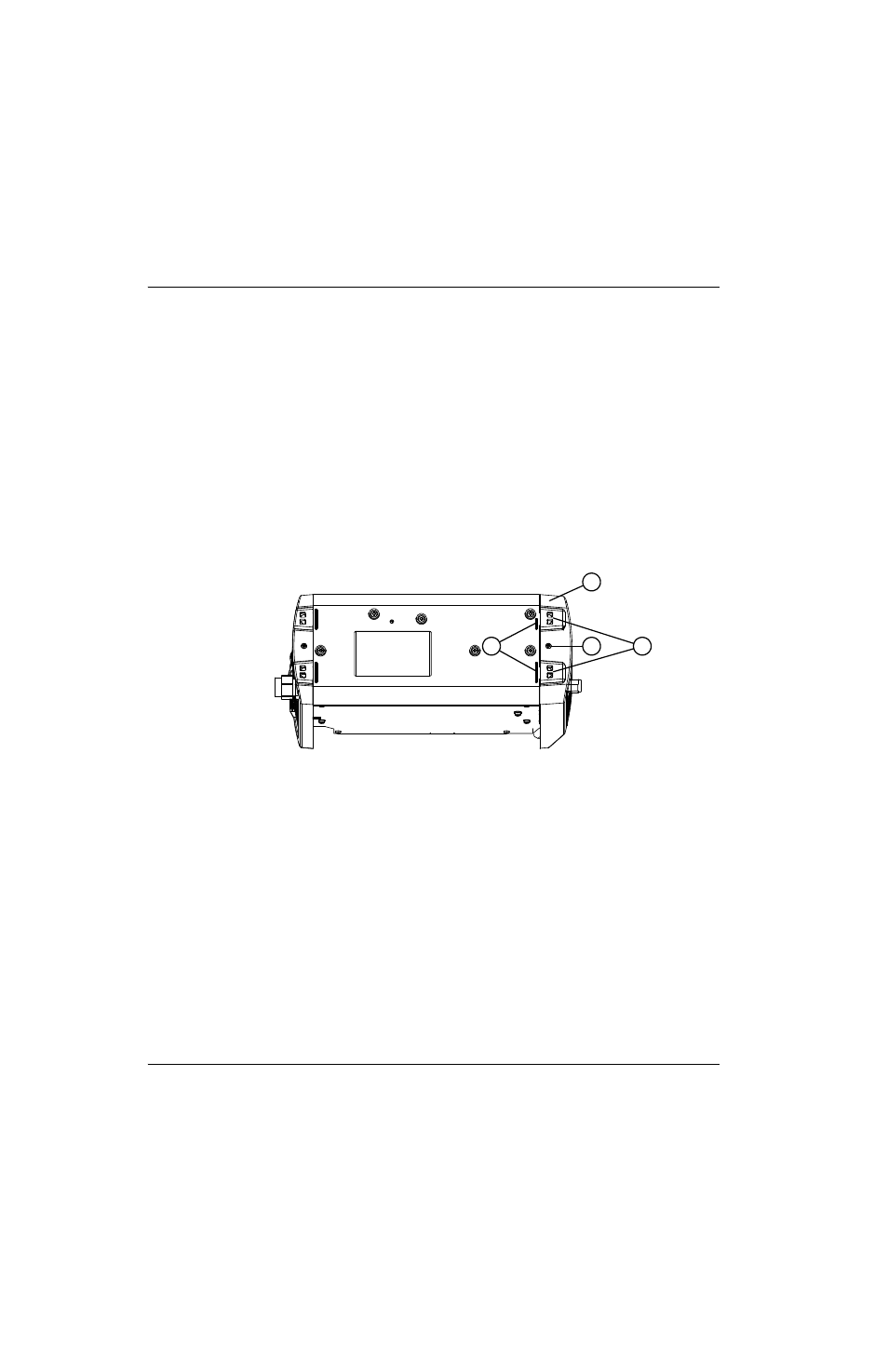

Figura 28
5. Introducir la pinza de punta en la abertura de uno de los resortes para comprimirlo.
6. Apoyar un destornillador plano en la arista saliente junto al resorte y darle vuelta con cuidado para separar el panel
de la base.
3
2
1
4
1
Arista saliente
2
Resorte
3
Tornillo de sujeción
4
Panel frontal
