6 – Reemplazo de componentes de la fuente de energía
Separar y volver a fijar el panel trasero
Algunas reparaciones son más fáciles de hacer si primero se separa el panel trasero de la fuente de energía. Ver en
Reemplazar el panel trasero en la página 162 las instrucciones para reemplazar un panel trasero viejo por uno nuevo.
Separar el panel trasero
1. Poner el interruptor de energía en OFF (O) (apagado), desconectar el cable de alimentación de la fuente de energía
y la alimentación de gas.
2. Aflojarle la tuerca al pasacables del cable de alimentación.
3. Poner de lado la fuente de energía.
4. Quitar el tornillo de sujeción que está en el fondo del panel trasero.

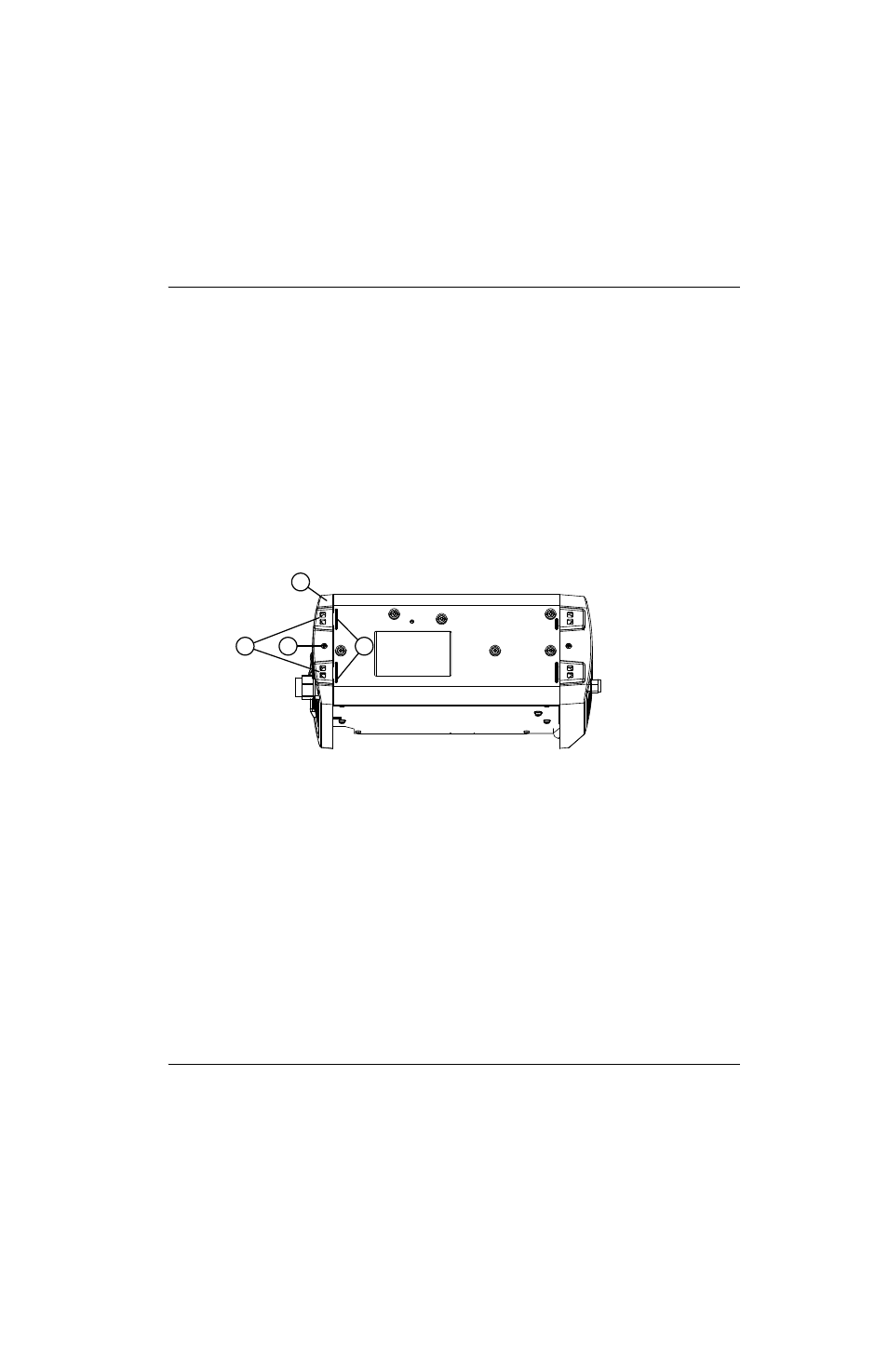

Figura 32
5. Introducir la pinza de punta en la abertura de uno de los resortes para comprimirlo.
6. Apoyar un destornillador plano en la arista saliente junto al resorte y darle vuelta con cuidado para separar el panel
de la base.
1
2
3
4
1
Panel trasero
2
Resorte
3
Tornillo de sujeción
4
Arista saliente
