2 – Instalación de la fuente de energía
Cables de alimentación CE y CCC
Las configuraciones CE y CCC se envían con el cable de alimentación sin enchufe. Para operarlo a 220 V (CCC) o
230 V (CE), conseguir el enchufe adecuado para la unidad y ubicación y asegurarse de que lo instale un electricista
certificado.
1. Pelar el aislante del cable para separar los alambres 3, 5 y 6.
2. Quitarle a cada alambre el aislante para posibilitar un buen contacto con los terminales del enchufe.
3. Hacer las conexiones.
4. Poner de nuevo el casquillo exterior y el sujetador de cable y apretar los tornillos de este último hasta que ajuste.
No apretar demasiado.
1
2
3
4
5
6

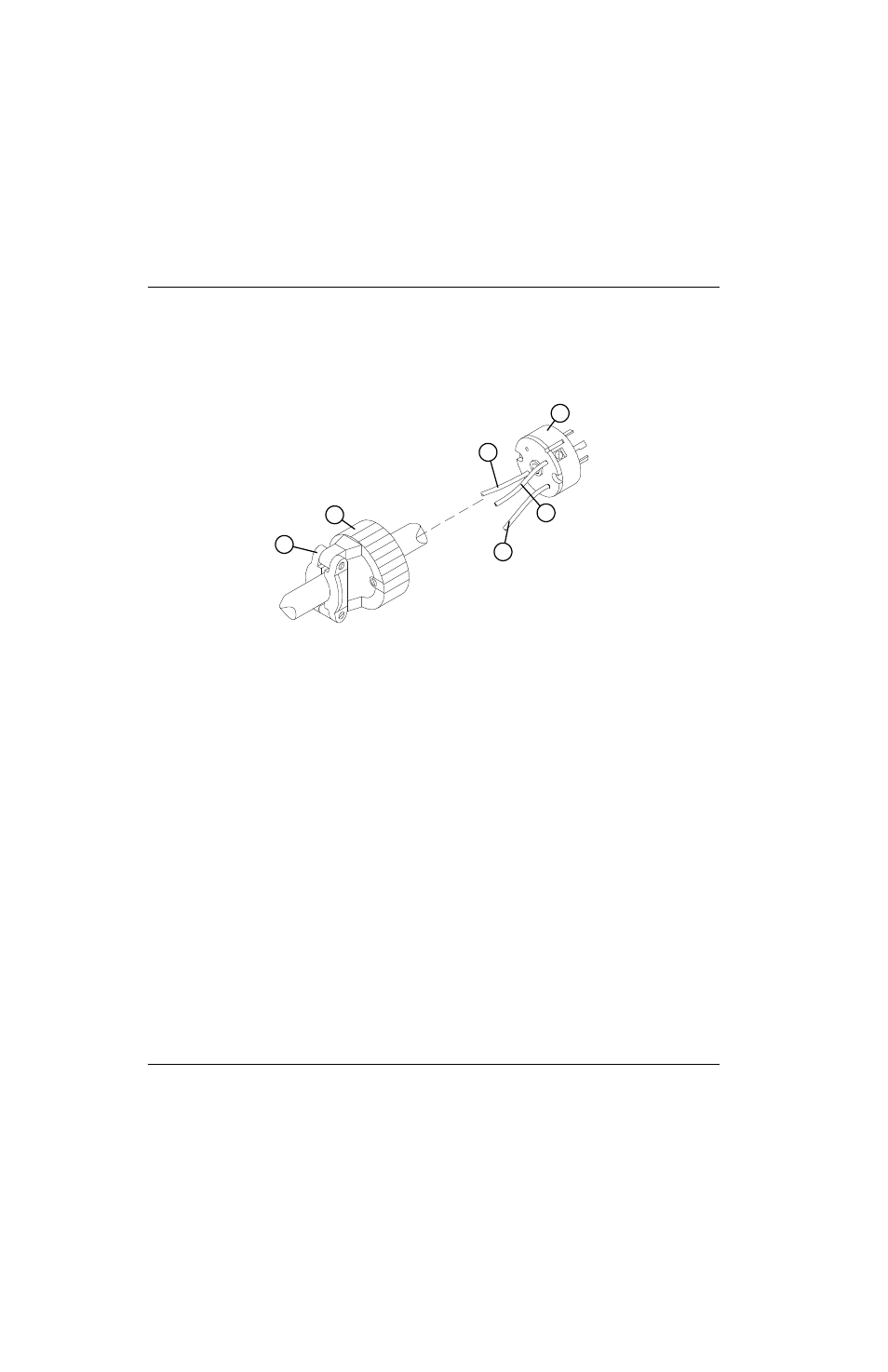

1 Sujetador de cable
2 Casquillo exterior
3 A línea terminal 1 (marrón)
4 Enchufe 220 V (CCC) o 230 V (CE)
5 A línea terminal 2 (azul)
6 A terminal a tierra (verde/amarillo)
