5 – Localización de problemas y ensayos al sistema

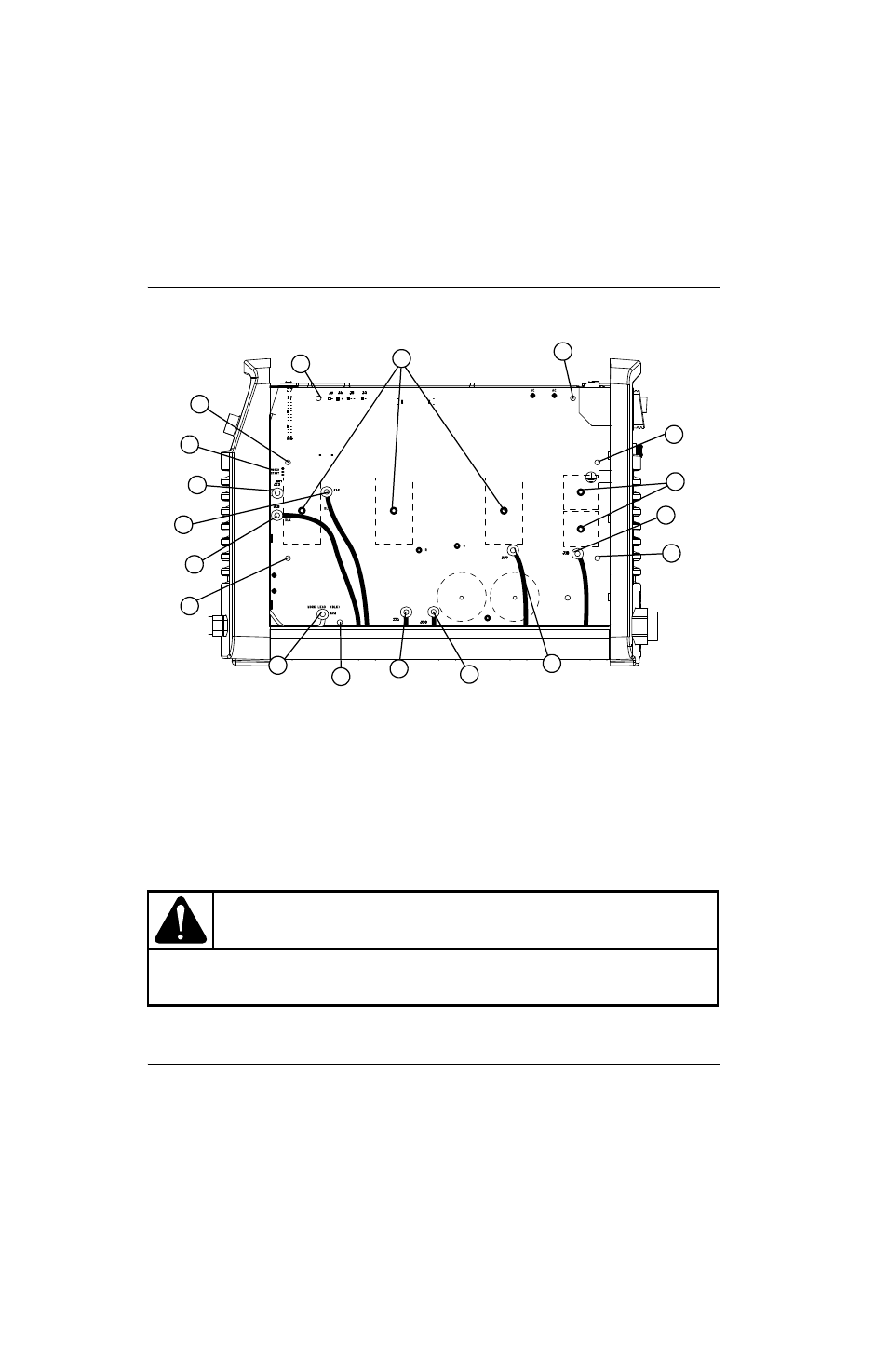

Figura 13
¡ADVERTENCIA!
Después de desconectar la potencia de alimentación, en el bus CC se mantendrá un voltaje de hasta
50 VCD por 30 segundos al menos. Dejar que los voltajes de bus se disipen antes de llevar a cabo
cualquier medición.
WORK LEAD (BLK)
BLK
BLK
TORCH START
AC AC
R
w
1
2
4
3
2
2
1
1
2
11
12
13
5
6
7
8
9
10
1 Tornillos de sujeción (3)
2 Tornillos conjunto disipador de calor (4)
3 Arranque antorcha y sensado capuchón (J12)
4 J13
5 J14
6 J15
7 Conector cable de masa (J22)
8 J21
9 J20
10 J19
11 J18
12 Tornillos circuito rectificador de entrada (2)
13 Tornillos IGBT (3)
