136 Powermax30 XP Manual de servicio 808153
6 – Reemplazo de componentes de la fuente de energía
7. Efectuar los siguientes procedimientos:
a. Ver Instalarle la cubierta a la fuente de energía en la página 97.
b. Volver a conectar la alimentación de gas y el cable de alimentación y poner el interruptor de energía
en ON (I) (encendido).

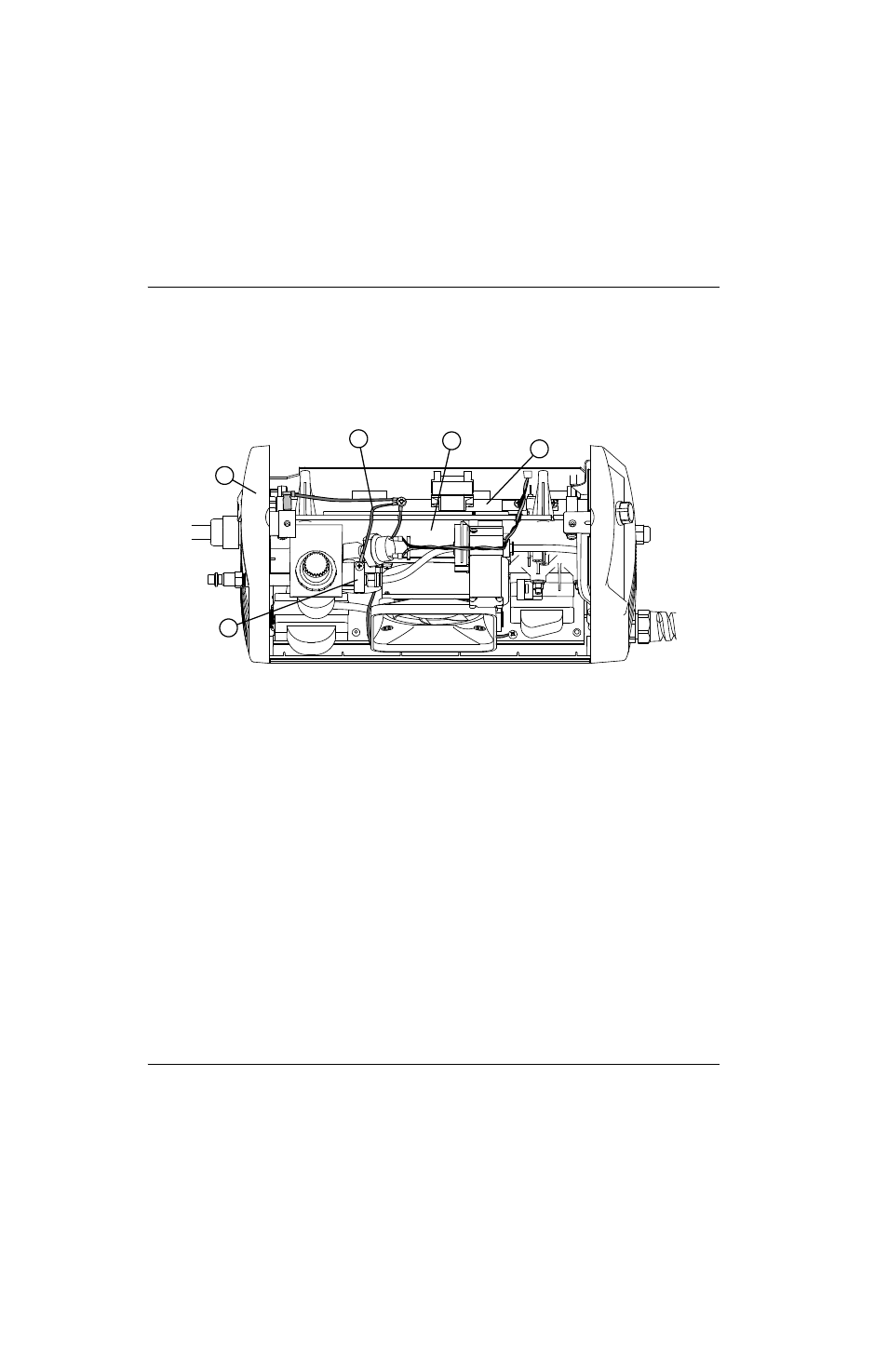

Figura 62
2
5
1
4
3
1 Panel trasero
2 Presilla de conexión a tierra “T” de bronce
filtro/regulador de aire
3 Disipador de calor
4 Panel central
5 Cable a tierra disipador de calor a presilla
de conexión a tierra filtro/regulador de aire
