76 Powermax30 XP Manual de servicio 808153
5 – Localización de problemas y ensayos al sistema
LED tarjeta de control
La Powermax30 XP tarjeta de control (PCB1) está dentro del panel frontal.

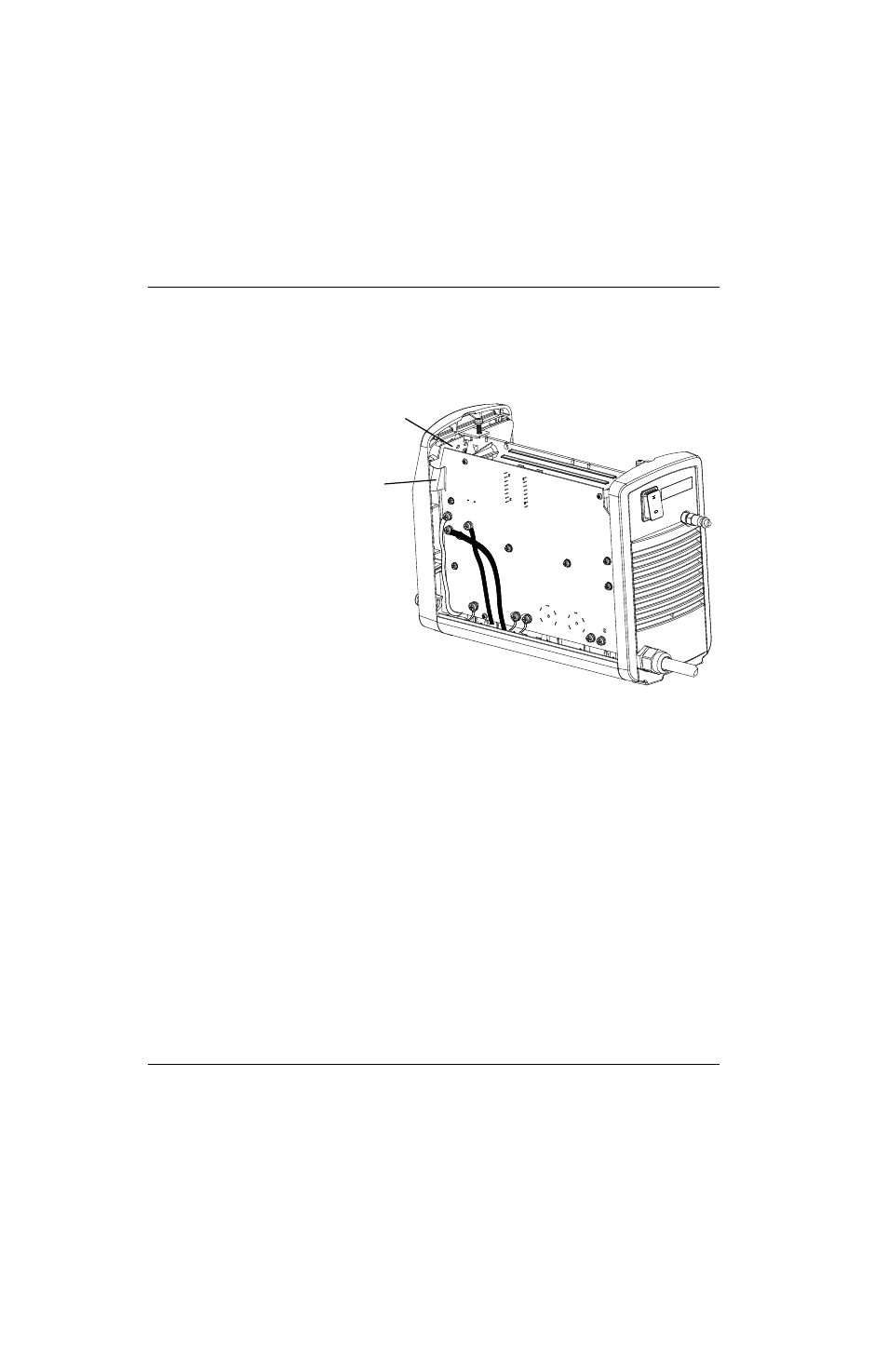

Figura 9
La tarjeta de control tiene cuatro LED de diagnóstico:
 restablecer – este LED se prende cuando hay una lectura de voltaje fuera de rango o el LED restablecer parpadea,
 error – este LED se prende cuando se encienden los LED presión de gas, capuchón de antorcha o temperatura del
panel frontal de la fuente de energía. Si los cuatro LED del panel frontal de la fuente de energía parpadean, también
parpadea el LED error. La cantidad de parpadeos entre pausas indicará el componente que pudiera estar
defectuoso,
 transferencia – este LED prende cuando la transferencia del arco entre la antorcha y la pieza a cortar es buena y
parpadea durante la operación de arco piloto continuo (por ejemplo, al cortar metal expandido o al sacar el arco de
la placa y volverlo a entrar),
 arranque – este LED se prende cuando la fuente de energía recibe una señal de arranque y se mantiene encendido
durante la operación normal.
Tarjeta de control
Cable de cinta
