152 Powermax30 XP Manual de servicio 808153
6 – Reemplazo de componentes de la fuente de energía

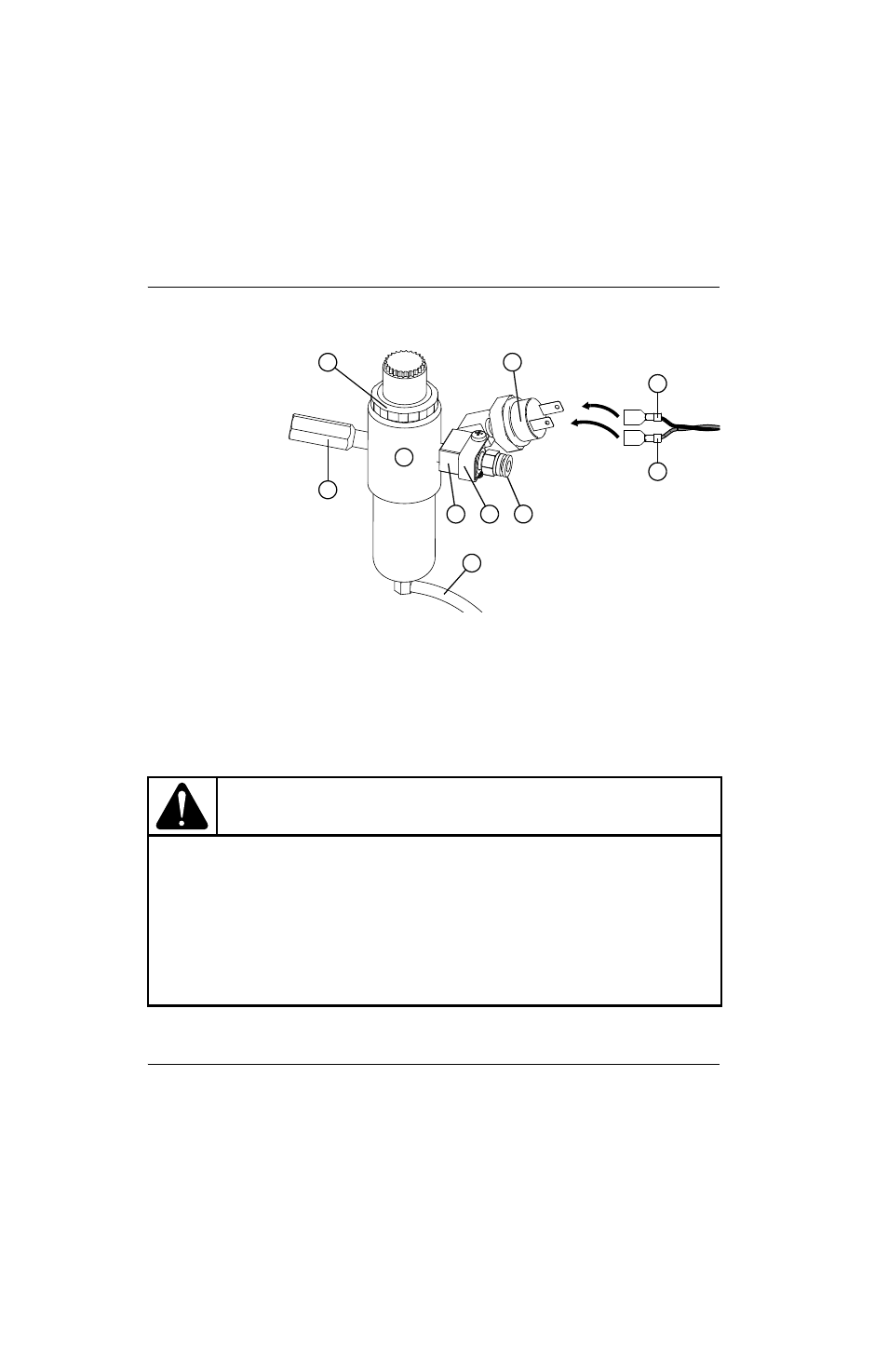

Figura 77
9. Volver a conectar la alimentación de gas y comprobar que no haya fugas en cada conector y en el punto de conexión
de la manguera con el conjunto filtro/regulador de aire.
¡PRECAUCIÓN!
Las presiones de alimentación de gas que no estén dentro lo indicado en la sección Especificaciones
del manual del sistema pueden ocasionar mala calidad de corte, menor duración de los consumibles
y problemas operacionales.
Si el nivel de pureza del gas es demasiado bajo o hay fugas en las mangueras o conexiones de
alimentación, es posible que:
 disminuyan las velocidades de corte
 empeore la calidad de corte
 disminuya la capacidad de espesor de corte
 se reduzca la duración de los consumibles
4
5 6
3
8
9
7
1
2
10
1 Tuerca de retención
2 Reductor hexagonal de bronce
3 Conjunto filtro/regulador de aire
4 Manguera drenaje
5 “T” de bronce
6 Presilla sujetacables a tierra
7 Conector de acople a presión manguera
alimentación de gas
8 Cable rojo
9 Cable negro
10 Presostato
