6 – Reemplazo de componentes de la fuente de energía
4. Meter los cables rojo y blanco de la nueva tarjeta de alimentación por el orificio del panel central desde el lado de
la tarjeta de alimentación hasta el lado del ventilador de la fuente de energía.
5. Apiñar los cables desconectados para que no estorben.
6. Alinear los capacitores de la tarjeta de alimentación con los orificios del panel central de la fuente de energía.
7. Entrar la tarjeta de alimentación empujándola hacia dentro.

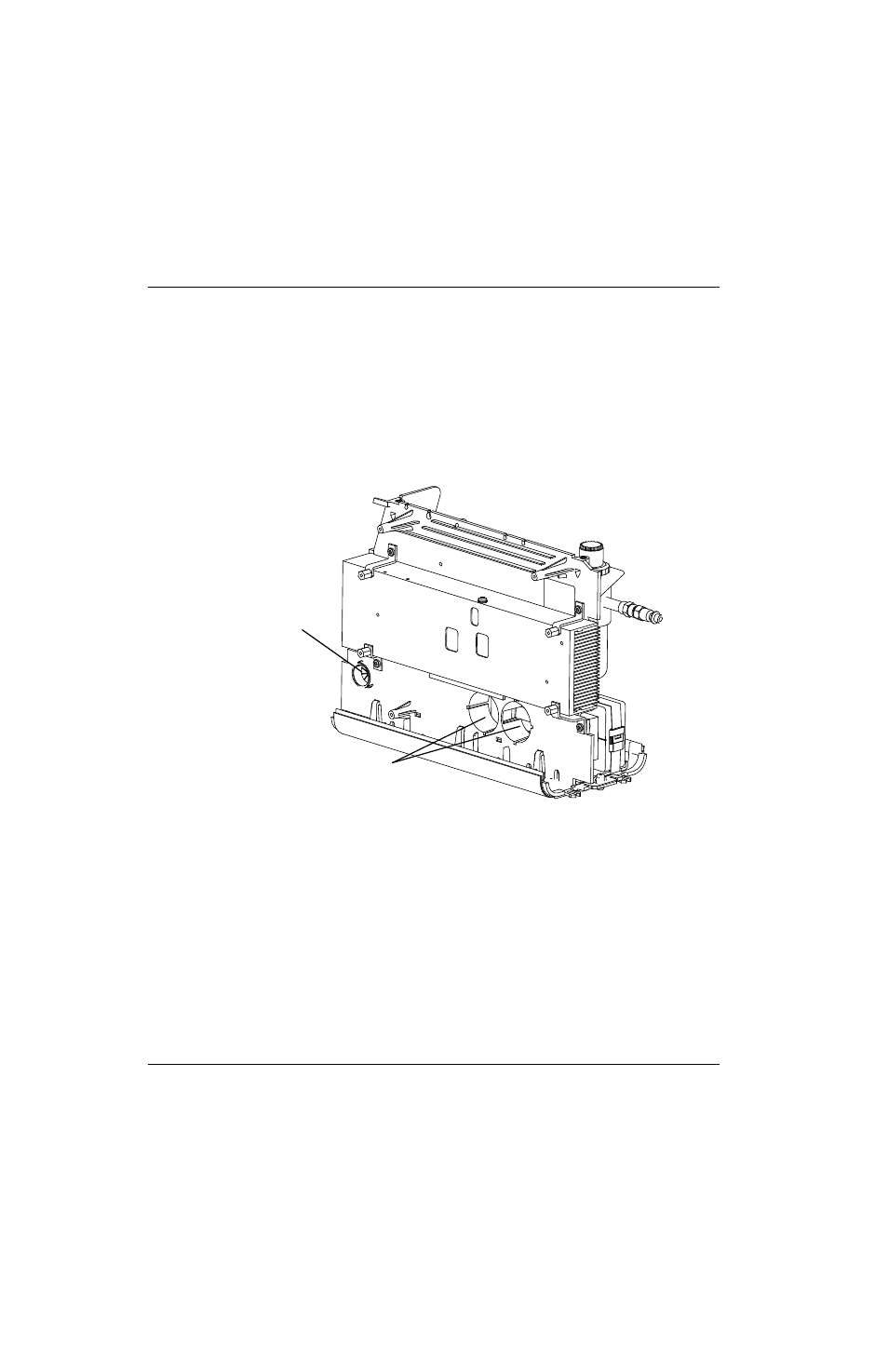

Figura 52
8. Conectar de nuevo los 2 cables blancos al interruptor de energía.
9. Poner de nuevo los 4 tornillos del conjunto disipador de calor, así como los 3 tornillos de sujeción. Apretar los
tornillos a 17,3 kg·cm.
10. Poner de nuevo los 3 tornillos y los 2 tornillos que sujetan los IGBT y los circuitos rectificadores de entrada al
disipador de calor. Apretar los tornillos a 17,3 kg·cm.
Orificio cables rojo y blanco
Orificios capacitores
