Powermax30 XP Manual de servicio 808153
41
3 – Montaje de la antorcha
Consumibles FineCut
Usar consumibles FineCut para el corte de detalles en metal de menor espesor. El juego de consumibles FineCut utiliza
una boquilla y deflector FineCut con el mismo electrodo, anillo distribuidor y capuchón de retención que se emplean en el
juego de consumibles de uso general.
La boquilla FineCut debe instalarse solo con el deflector, no el escudo frontal. Usar el escudo frontal puede dar lugar
a una calidad de corte mala y una mayor demanda de corriente porque la distancia antorcha-pieza es muy grande.
Para las instrucciones de corte con una entrada de 120 V, ver
Recomendaciones para el corte a 120 V en la página 55.

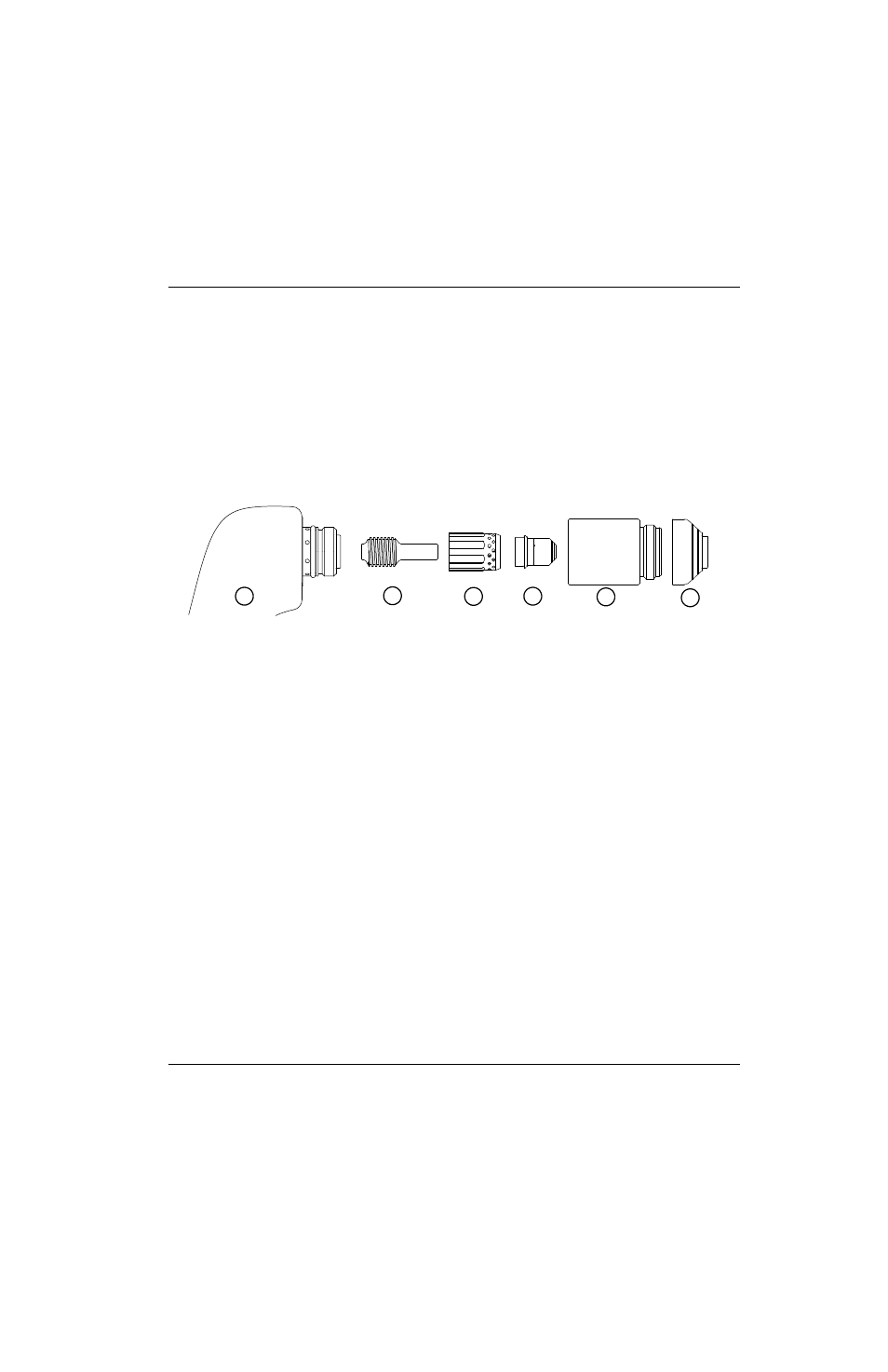

Figura 4 – Juego de consumibles FineCut
* Pida la boquilla FineCut y el electrodo juntos por el juego 428244. Este juego contiene 2 boquillas y 2 electrodos. Reemplazar
la boquilla y el electrodo al mismo tiempo.
5
4
3
2
1
6
1
Antorcha
2
Electrodo (420120)*
3
Anillo distribuidor (420211)
4
Boquilla (420117)*
5
Capuchón de retención (420114)
6
Deflector (420115)
