108 Powermax30 XP Manual de servicio 808153
6 – Reemplazo de componentes de la fuente de energía
4. Aflojar la tuerca del pasacables que está por fuera de la fuente de energía de modo que los cables se muevan
libremente.
5. ¿Va a reemplazar el pasacables?
 De ser así, usar una llave ajustable para desenroscar la tuerca de retención que está por la parte de adentro
de la fuente de energía.
 De lo contrario, continuar en el siguiente paso.

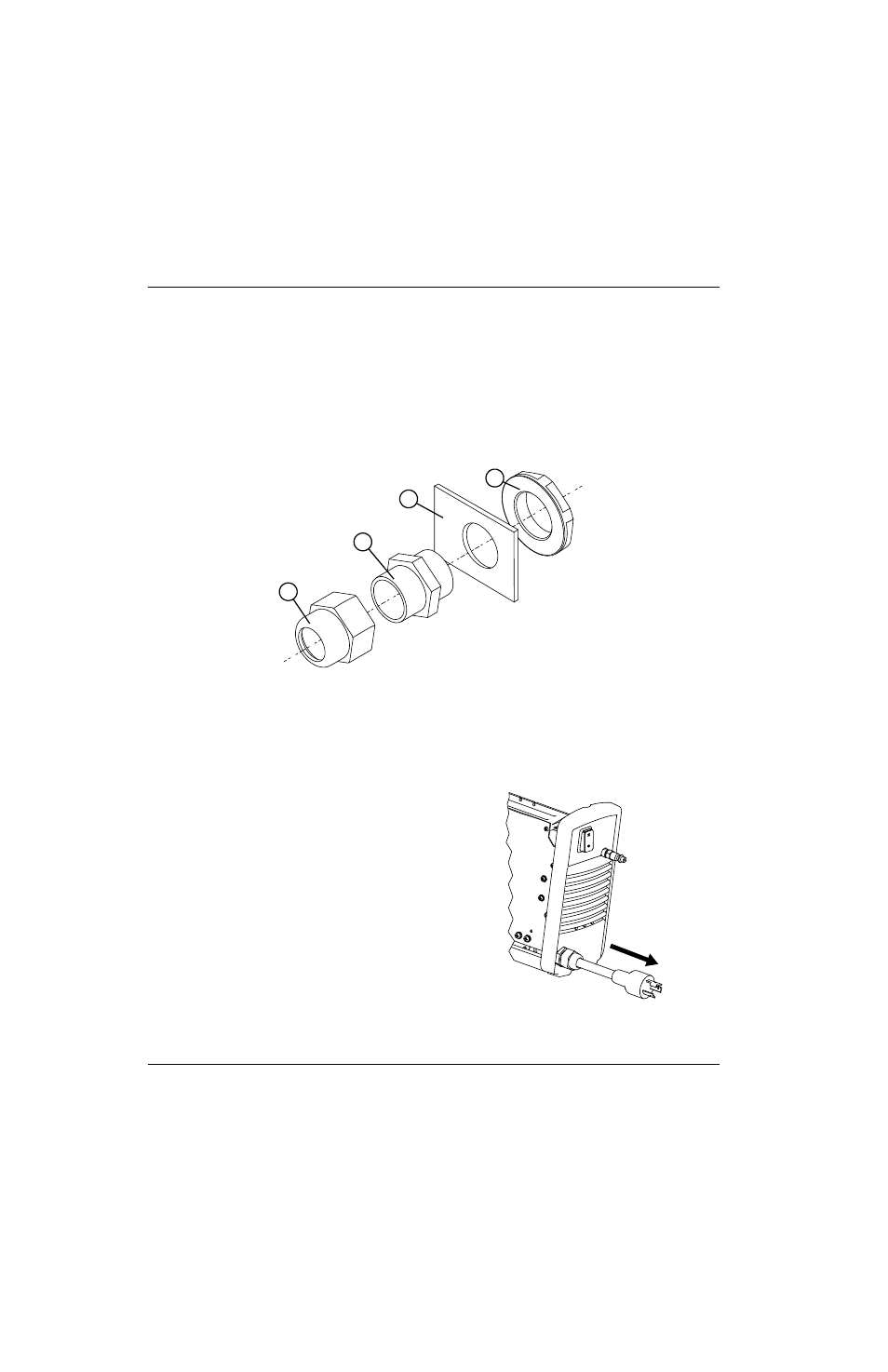

Figura 38
6. Para quitar el cable de alimentación, halarlo a través
del pasacables y el orificio del panel trasero, desde
afuera de la fuente de energía.
7. ¿Va a reemplazar el pasacables?
 De ser así, quitarle el pasacables al panel
trasero.
 De lo contrario, ir al Instalar el cable de
alimentación y el pasacables en la página 111.
1
2
3
4
Exterior
Interior
1 Tuerca pasacables (por fuera de la fuente
de energía)
2 Pasacables
3 Panel trasero
4 Tuerca de retención (por dentro de la fuente
de energía)
