Powermax30 XP Manual de servicio 808153
189
7 – Reemplazo de componentes de la antorcha

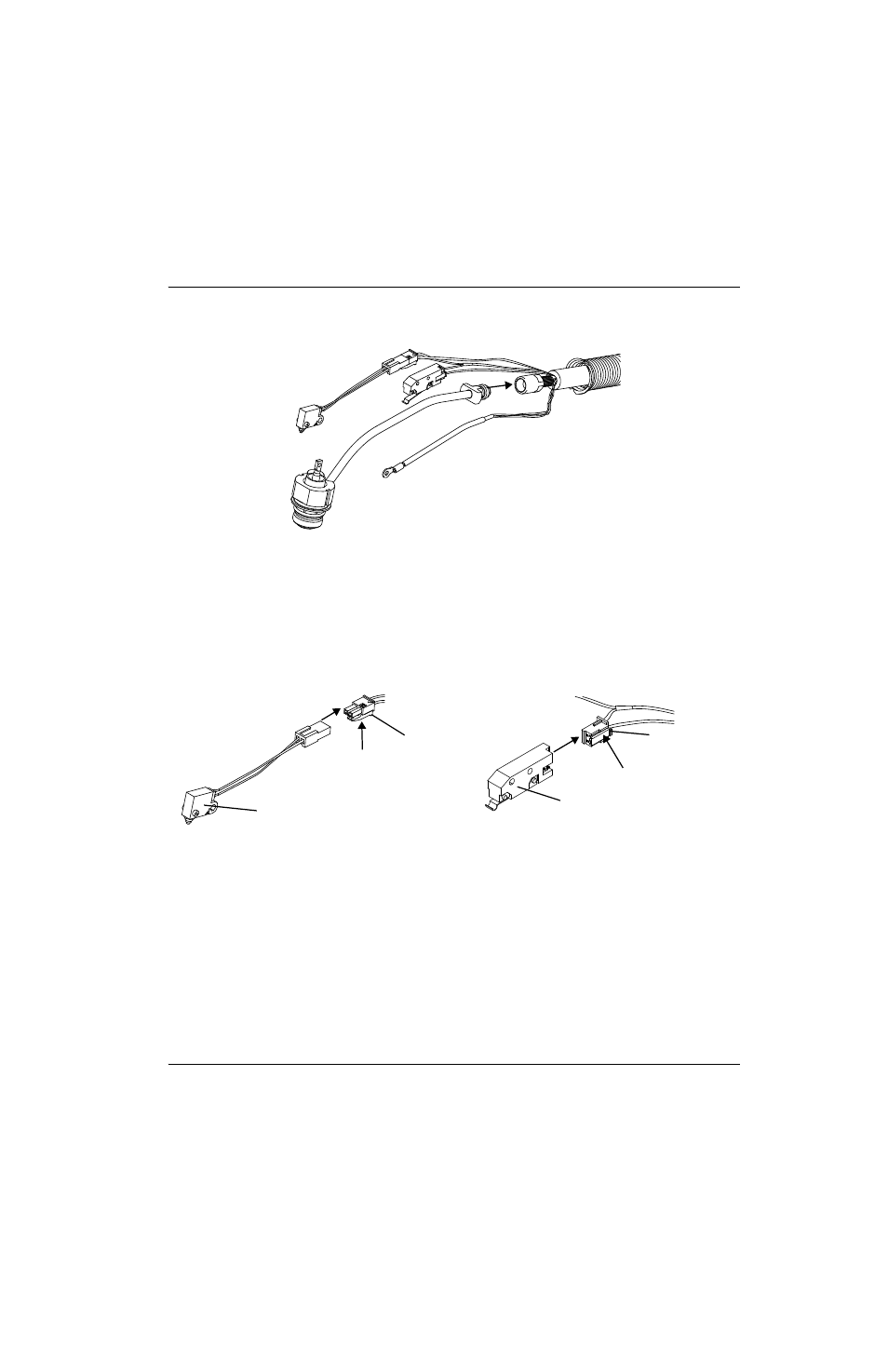

Figura 111
5. Enroscar a mano el cuerpo de antorcha nuevo con los cables y mangueras de la antorcha y darle
un 1/4 de vuelta más.
6. Apretar el tornillo que sujeta el cable de alimentación antorcha al cuerpo de antorcha hasta que el terminal ajuste sin
holgura en el émbolo. (Ver la posición del tornillo en
7. Conectar el interruptor de sensado capuchón y el interruptor de arranque.
Figura 112
8. Efectuar los siguientes procedimientos:
a. Instalar de nuevo todos los componentes de la antorcha que se quitaron. Ver Instalar el mango en la página 182.
b. Volver a conectar la alimentación de gas y el cable de alimentación y poner el interruptor de energía en ON (I)
(encendido).
Interruptor de sensado capuchón
Aleta
Aleta
Interruptor de arranque
