Powermax30 XP Manual de servicio 808153 139
6 – Reemplazo de componentes de la fuente de energía
8. Meter a presión la manguera de alimentación de gas que se quitó en el paso 3 de la página 137 en el racor que está
del lado del panel trasero de la válvula solenoide. (Ver la Figura 56 en la página 127).
 Tener cuidado de no retorcer las mangueras al conectarlas de nuevo.
9. Meter a presión la manguera de alimentación de gas que se quitó en el paso 4 de la página 137 en el racor que está
del lado del panel frontal de la válvula solenoide.
10. Conectar el par de cables rosado y gris de la válvula en J6 de la tarjeta de alimentación. (Ver la Figura 63 en la
página 137). Tender los cables por la muesca del panel central que esté más cerca de la válvula solenoide.

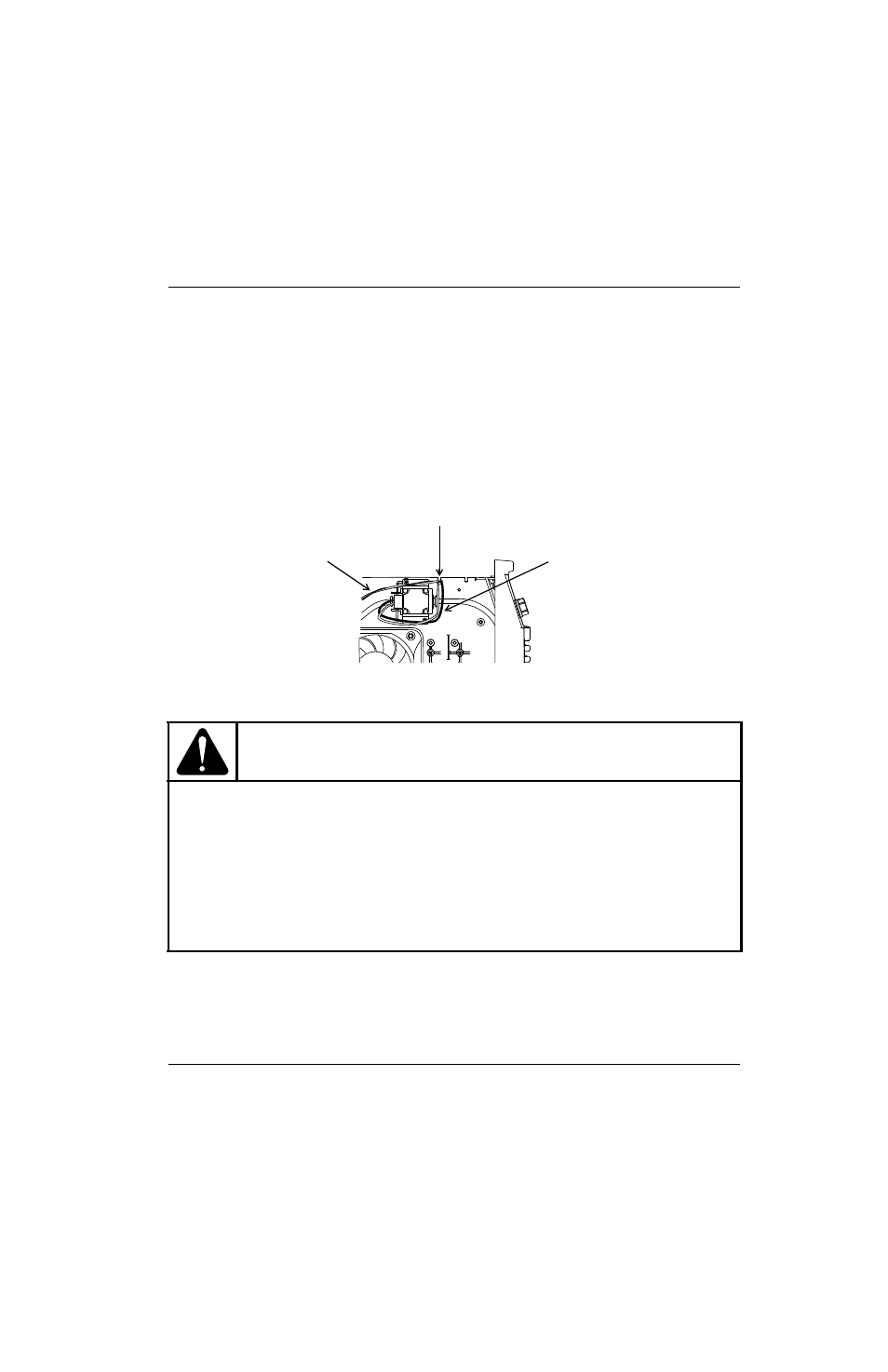

Figura 66
11. Volver a conectar la alimentación de gas y comprobar que no haya fugas en cada conector y en el punto de conexión
de la manguera con el conjunto filtro/regulador de aire.
12. Efectuar los siguientes procedimientos:
a. Ver Instalarle la cubierta a la fuente de energía en la página 97.
b. Volver a conectar la alimentación de gas y el cable de alimentación y poner el interruptor de energía en ON (I)
(encendido).
¡PRECAUCIÓN!
Las presiones de alimentación de gas que no estén dentro de las especificaciones indicadas en la
sección Especificaciones pueden ocasionar mala calidad de corte, menor duración de los
consumibles y problemas operacionales.
Si el nivel de pureza del gas es demasiado bajo o hay fugas en las mangueras o conexiones de
alimentación, es posible que:
 disminuyan las velocidades de corte
 empeore la calidad de corte
 disminuya la capacidad de espesor de corte
 se reduzca la duración de los consumibles
Tender los cables rosado y gris de la válvula por esta muesca en el panel central
Par de cables presostato Par de cables válvula solenoide
