Powermax30 XP Manual de servicio 808153 183
7 – Reemplazo de componentes de la antorcha
10. Instalar los consumibles.
11. Volver a conectar la alimentación de gas y el cable de alimentación y poner el interruptor de energía
en ON (I) (encendido).
Reemplazar el conjunto gatillo
1. Poner el interruptor de energía en OFF (O) (apagado), desconectar el cable de alimentación de la fuente de energía
y la alimentación de gas.
2. Quitarle los consumibles a la antorcha.
3. Colocar la antorcha sobre una superficie plana con el lado izquierdo del mango boca arriba.
4. Quitarle los tornillos al mango de la antorcha. Apartar los tornillos.
5. Con cuidado de que el resorte del gatillo no salte del mango, sacar de la antorcha el lado izquierdo del mango.

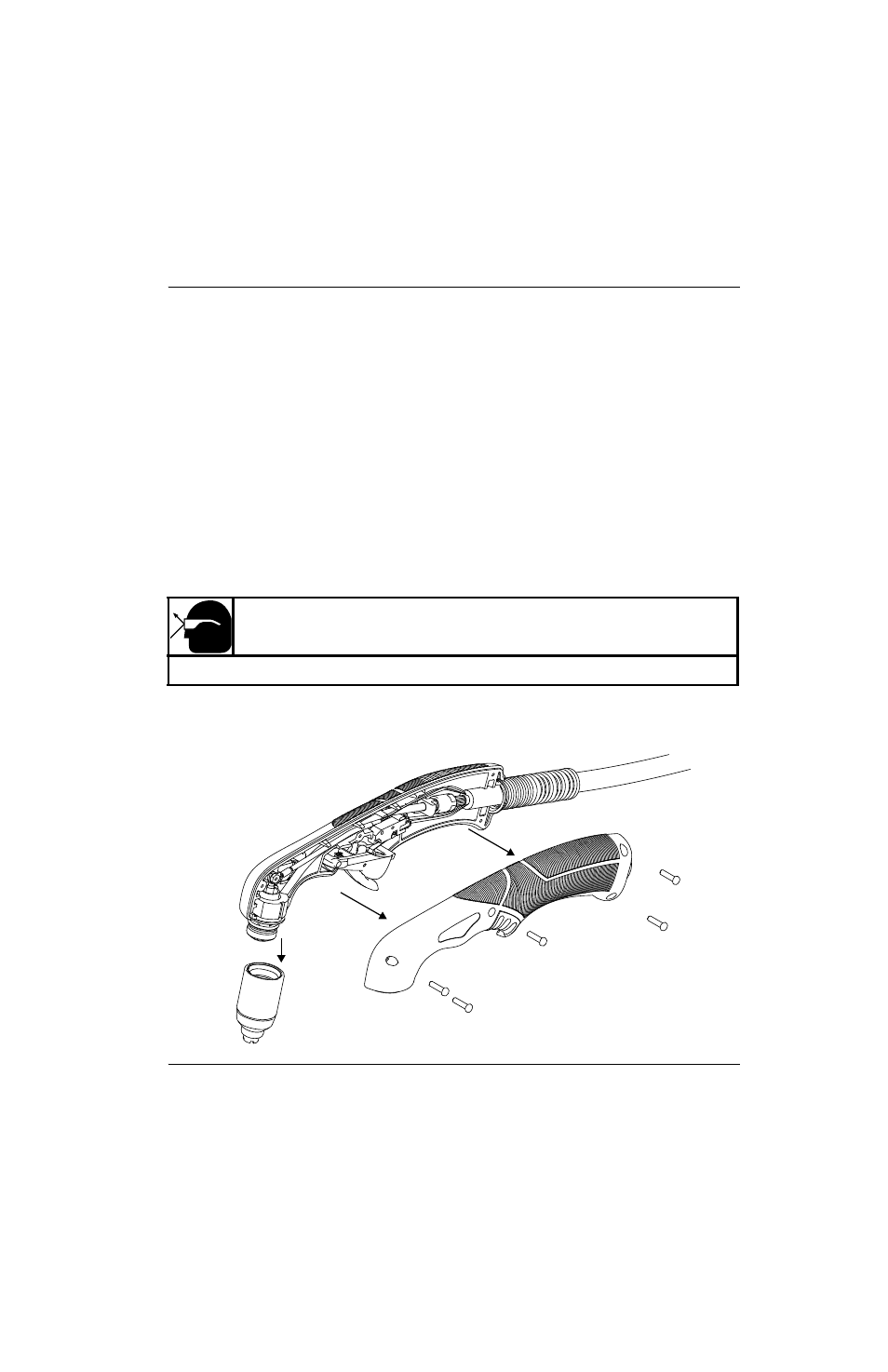

Figura 107
Juego Descripción
428156 Juego: gatillo antorcha y resorte
¡PRECAUCIÓN!
Llevar puestas gafas de seguridad porque el resorte del gatillo pudiera saltar del mango.
