7 – Reemplazo de componentes de la antorcha
Reemplazar los cables y mangueras de la antorcha
1. Efectuar los siguientes procedimientos:
a. Poner el interruptor de energía en OFF (O) (apagado), desconectar el cable de alimentación de la fuente de
energía y la alimentación de gas.
b. Quitarle todos los componentes a la antorcha. Ver Quitar el mango en la página 179.
2. Desconectar el interruptor de sensado capuchón y el interruptor de arranque.

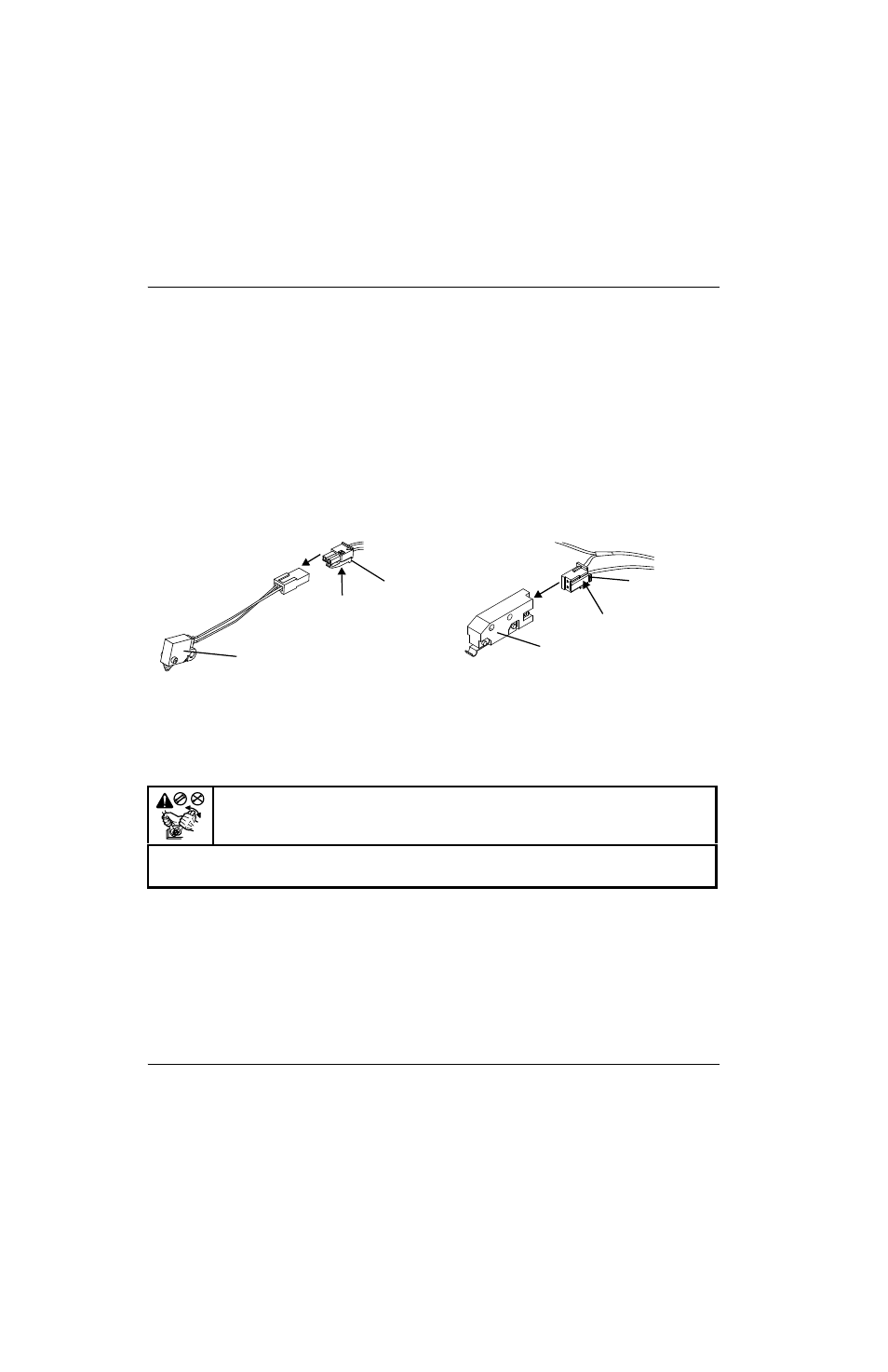

Figura 110
3. Quitar el tornillo que sujeta el cable de alimentación antorcha al cuerpo de antorcha. Apartar la tuerca y el tornillo.
(Ver la ubicación del tornillo en la Figura 108 en la página 184).
4. Usar 2 llaves para aflojar la boquilla de gas que sujeta el cuerpo de antorcha a los cables y mangueras
de la antorcha.
Juego Descripción
428176 Juego: cables y mangueras de la antorcha Duramax LT, 4,6 m, con pasacables
¡PRECAUCIÓN!
Usar siempre dos llaves para aflojar y apretar como es debido las tuercas y pernos hexagonales
mencionados en estos procedimientos.
Interruptor de sensado capuchón
Aleta Aleta
Interruptor de arranque
