Powermax30 XP Manual de servicio 808153 133
6 – Reemplazo de componentes de la fuente de energía
Quitar e instalar el cable de la presilla de conexión a tierra entre el disipador de calor
y el panel trasero
1. Efectuar los siguientes procedimientos:
a. Poner el interruptor de energía en OFF (O) (apagado), desconectar el cable de alimentación de la fuente
de energía y la alimentación de gas.
b. Ver Quitarle la cubierta a la fuente de energía en la página 96.
2. Desenchufar el conector de la presilla de conexión a tierra del panel trasero. (Ver la Figura 60).
3. Quitar el terminal de anillo del tornillo que sujeta el cable a tierra al disipador de calor.
4. Apretar el terminal de anillo del nuevo cable a tierra al disipador de calor con un valor de torsión de 23,0 kg·cm.
 Cerciorarse de volver a conectar los terminales de anillo de los demás cables a tierra
conectados mismo tornillo del disipador de calor.
5. Enchufar el conector del otro extremo del cable a la presilla de conexión a tierra del panel trasero. (Ver la Figura 60).
6. Efectuar los siguientes procedimientos:
a. Ver Instalarle la cubierta a la fuente de energía en la página 97.
b. Volver a conectar la alimentación de gas y el cable de alimentación y poner el interruptor de energía en ON (I)
(encendido).

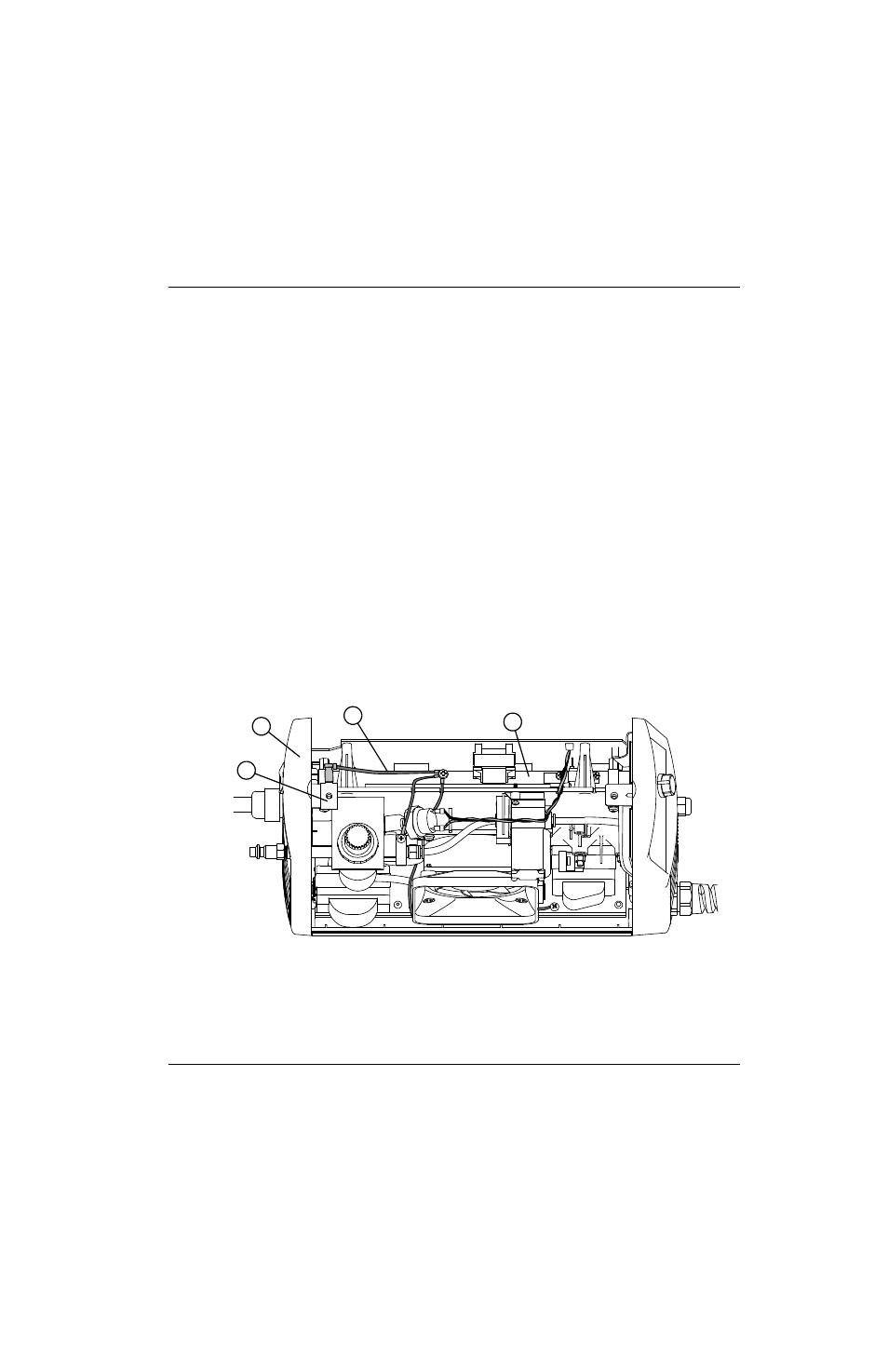

Figura 60
4
2
3
1
1 Cable presilla de conexión a tierra entre disipador
de calor y panel trasero
2 Panel trasero
3 Presilla de conexión a tierra panel trasero
4 Disipador de calor
