Powermax30 XP Manual de servicio 808153 173
6 – Reemplazo de componentes de la fuente de energía
Reemplazar el cable de masa y la pinza de masa
Quitar e instalar el cable de masa
1. Efectuar los siguientes procedimientos:
a. Poner el interruptor de energía en OFF (O) (apagado), desconectar el cable de alimentación de la fuente de
energía y la alimentación de gas.
b. Ver Quitarle la cubierta a la fuente de energía en la página 96.
c. Ver Quitar la barrera componente en la página 98.
d. Ver Separar el panel frontal en la página 100.
2. Aflojar la tuerca del pasacables del cable de masa.
3. Quitarle el tornillo y la arandela a J22 (rotulado como “CABLE DE MASA”) que sujeta el cable de masa a la tarjeta de
alimentación y apartarlos.

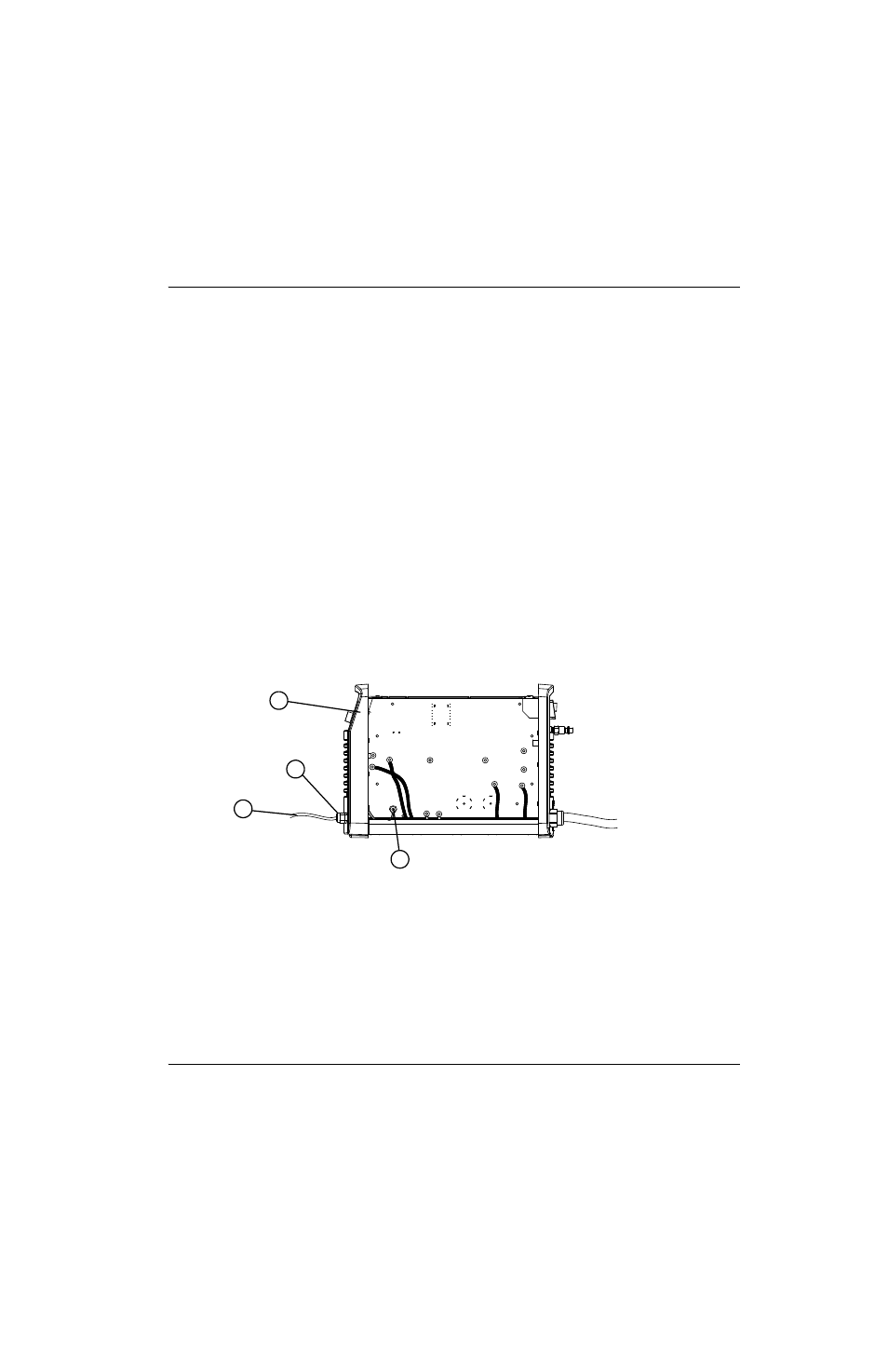

Figura 98
Número juego Descripción
428239 Juego: cable de masa, 4,6 m con pinza de masa
228561 Juego: pinza de masa
1
2
3
4
1 Panel frontal
2 Tuerca del pasacables
3 Cable de masa
4 Conexión del cable de masa a la tarjeta de
alimentación (J22)
