Powermax30 XP Manual de servicio 808153

129

6 – Reemplazo de componentes de la fuente de energía

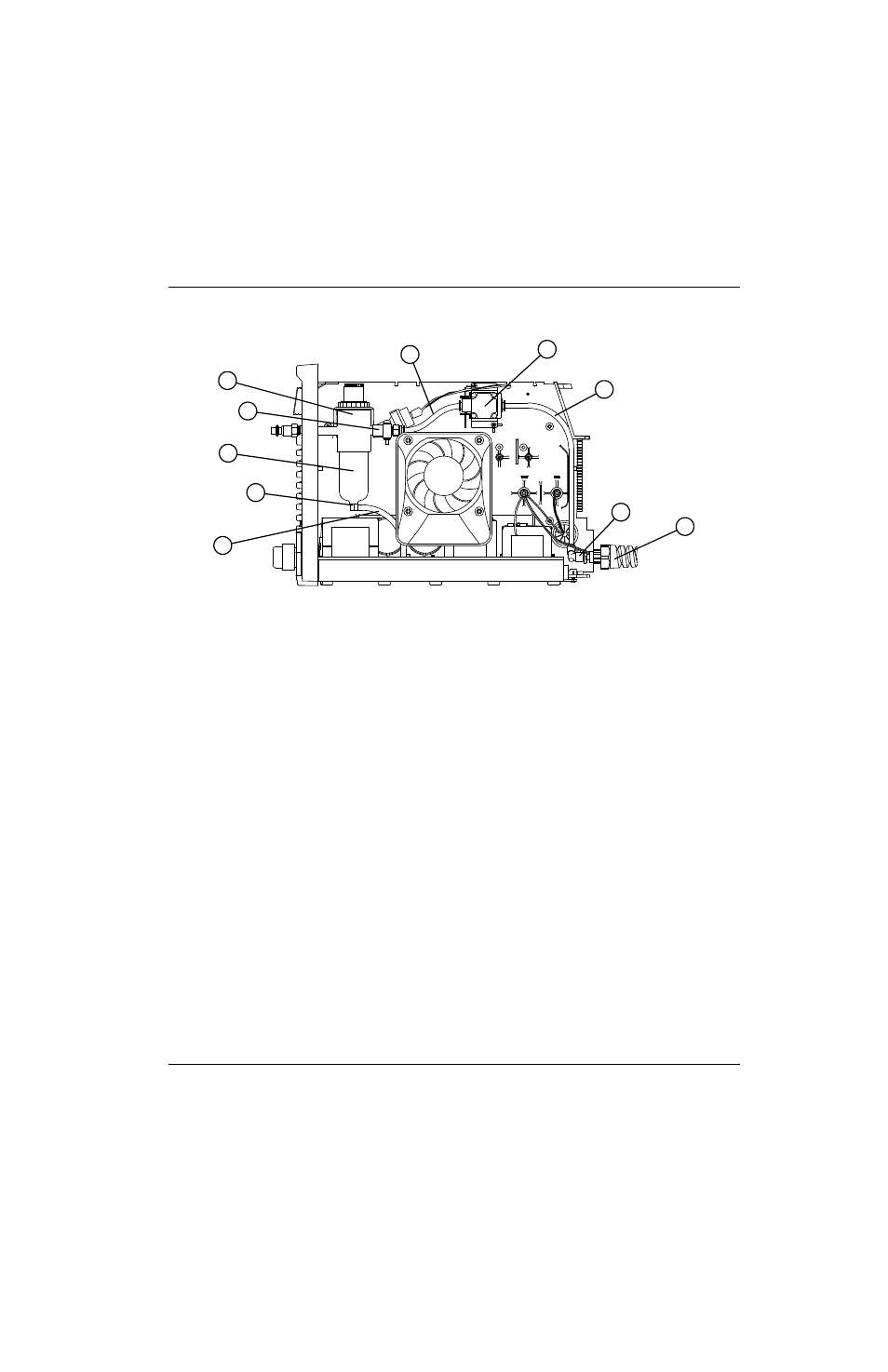

Figura 57

Instalar las mangueras de alimentación de gas y drenaje y el codo de 90°

Tener cuidado de no retorcer las mangueras al instalarlas.

1. Meter uno de los extremos de la manguera de drenaje nueva en la boquilla al fondo del recipiente de filtro de aire.

Ver la

Figura 57 en la página 129.

2. Introducir el otro extremo de la manguera de drenaje en el orificio de la base de la fuente de energía.

3. Instalar una manguera de alimentación de gas nueva que vaya del filtro/regulador de aire a la válvula solenoide:

a. meter a presión uno de los extremos de la manguera nueva en la “T” de bronce del filtro/regulador de aire.

(Ver la

Figura 56 en la página 127)

b. meter a presión el otro extremo de la manguera nueva en el racor que está del lado del panel trasero de la válvula

solenoide

Este juego contiene 1 manguera de alimentación de gas, además de la que usa el
Powermax30 XP sistema.

1

2

6

3

4

5

7

8

9

10

1

Filtro/regulador de aire

2

“T” de bronce

3

Recipiente de filtro de aire

4

Boquilla

5

Manguera drenaje

6

Cables y mangueras de la antorcha

7

Codo plástico de 90° cables y mangueras de
la antorcha

8

Manguera de alimentación de gas de la válvula
solenoide a los cables y mangueras de la antorcha

9

Válvula solenoide

10

Manguera de alimentación de gas del
filtro/regulador de aire a la válvula solenoide
