Powermax30 XP Manual de servicio 808153
135
6 – Reemplazo de componentes de la fuente de energía

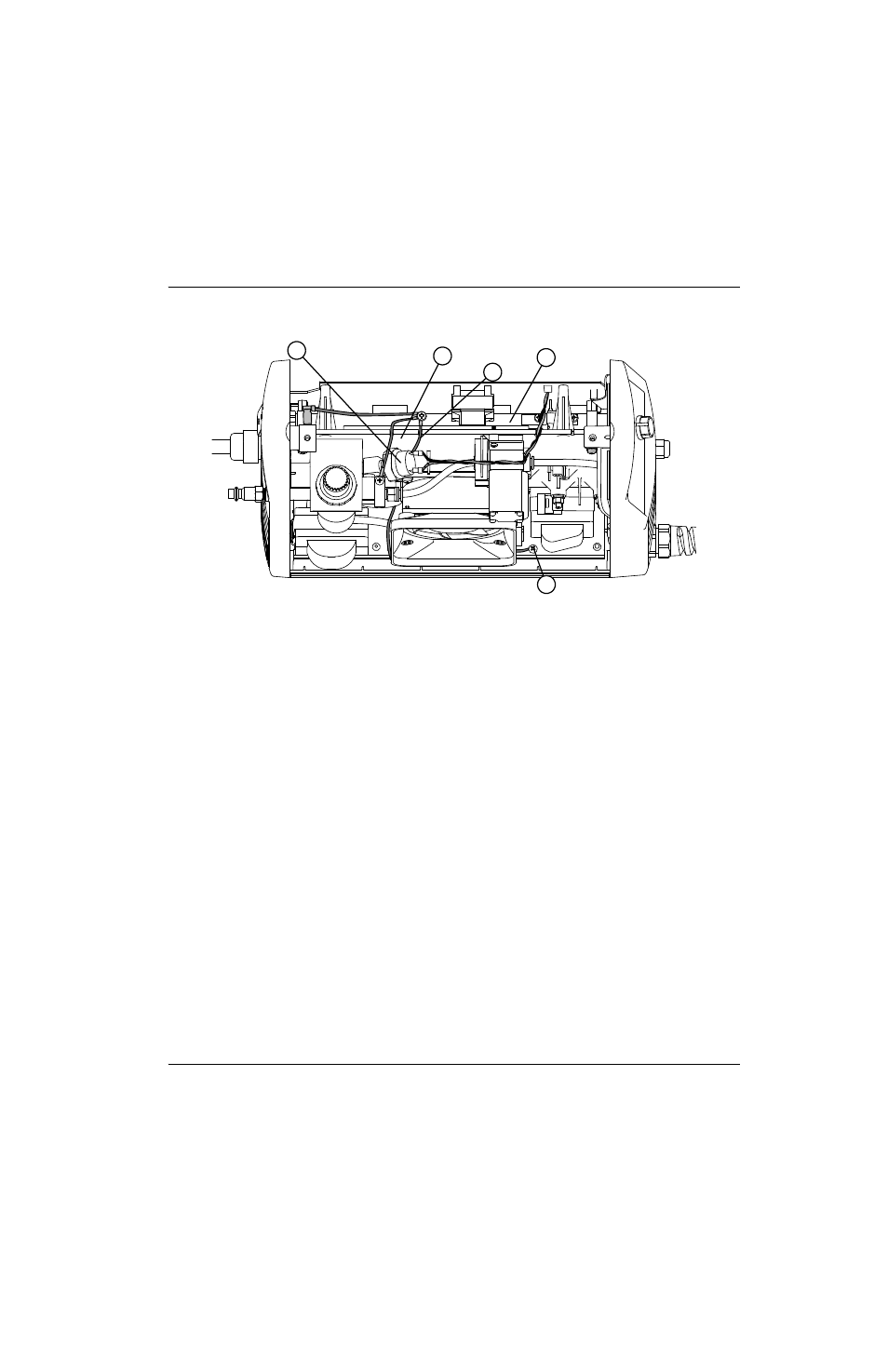

Figura 61
Quitar e instalar el cable a tierra que va del disipador de calor a la presilla de conexión
a tierra del filtro/regulador de aire
1. Efectuar los siguientes procedimientos:
a. Poner el interruptor de energía en OFF (O) (apagado), desconectar el cable de alimentación de la fuente
de energía y la alimentación de gas.
b. Ver Quitarle la cubierta a la fuente de energía en la página 96.
2. Quitar el terminal de anillo del tornillo que sujeta el cable a tierra al disipador de calor.
3. El terminal de anillo del otro extremo del cable está conectado a la presilla de conexión a tierra de la “T” de bronce
del filtro/regulador de aire. (Ver la
Figura 62). Desatornillar el cable a tierra viejo de la presilla de conexión a tierra.
4. Apretar el terminal de anillo del nuevo cable a tierra al tornillo del disipador de calor con un valor de torsión de
23,0 kg·cm.
Cerciorarse de volver a conectar los terminales de anillo de los demás cables a tierra
conectados mismo tornillo del disipador de calor.
5. Tender el cable a tierra nuevo por la muesca del panel central que esté más cerca del panel trasero.
6. Usar el tornillo para conectar el cable a la presilla de conexión a tierra del filtro/regulador de aire y apretarlo con un
valor de torsión de 11,5 kg·cm. (Ver la
1
4
5
3
2
1
Presostato
2
Tornillo al que se conecta el cable a tierra en base
placa de metal del conjunto de circuitos
magnéticos
3
Disipador de calor
4
Cable a tierra entre disipador de calor y conjunto
de circuitos magnéticos
5
Panel central
