Powermax30 XP Manual de servicio 808153 101
6 – Reemplazo de componentes de la fuente de energía

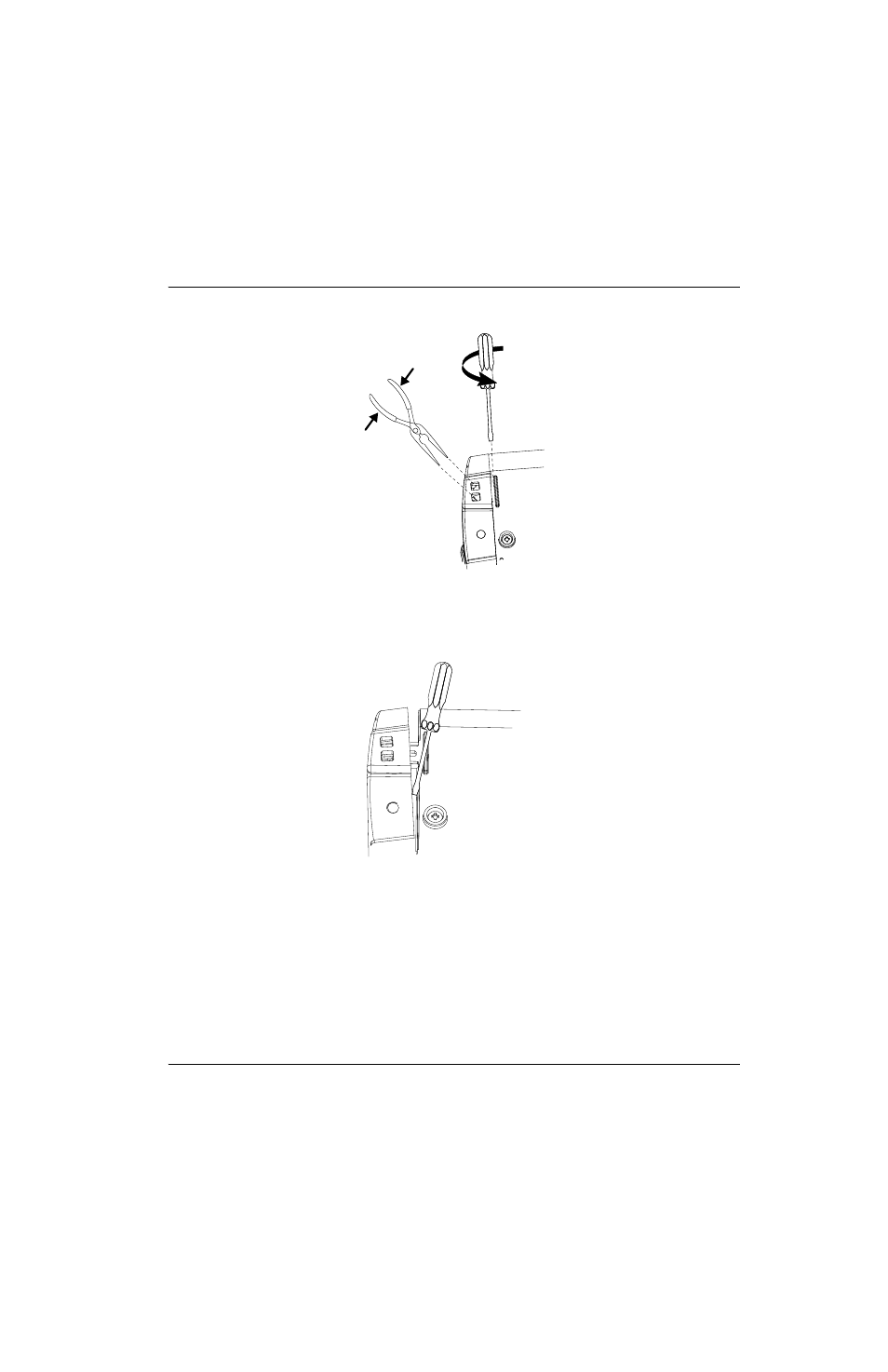

Figura 29
7. Meter otro destornillador o herramienta semejante en la abertura entre el panel y la base para evitar que la primera
esquina del panel vuelva a enganchar los resortes al soltarse la otra.
Figura 30
8. Repetir el paso 5 y el paso 6 con la otra esquina del panel.
9. Desconectar el cable de cinta del panel de control de la tarjeta de alimentación empujando los seguros hacia atrás.
 En la Figura 31 el panel central no se ve en el dibujo de la izquierda.
10. Apartar con cuidado el panel de la fuente de energía.
