6 – Reemplazo de componentes de la fuente de energía

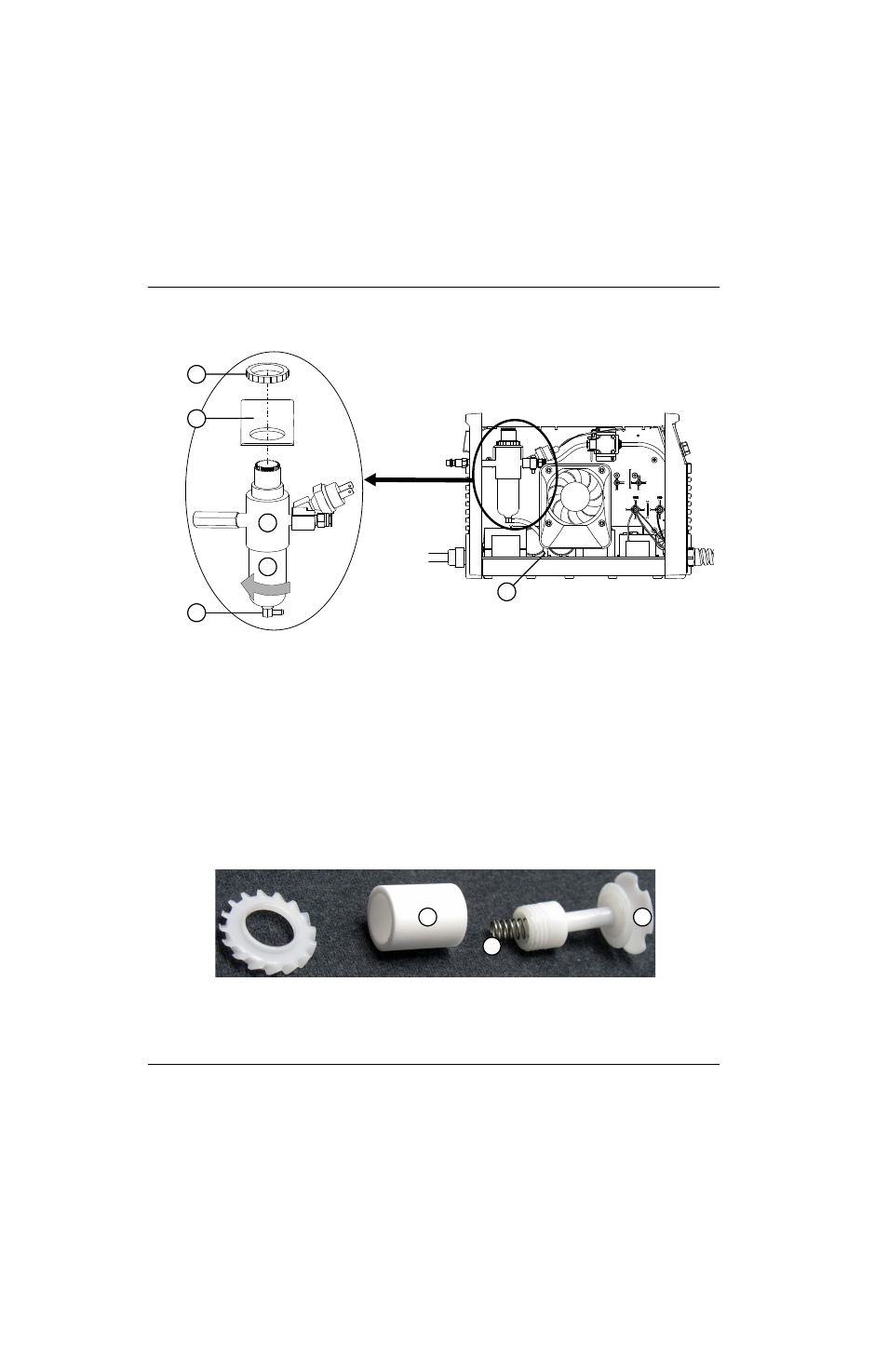

Figura 79
7. ¿Se necesita reemplazar el elemento filtrante de aire?
 De ser así, desenroscar la tuerca de retención plástica que sujeta el elemento filtrante, con cuidado de no soltar
el resorte comprimido entre la tuerca de retención y el filtro/regulador de aire. No dejar que el elemento filtrante
de vuelta a medida que desenrosque la tuerca. Sacar el elemento filtrante de aire de la tuerca de retención.
 De lo contrario, ir al paso 3 de la página 157.
Figura 80
6
1
3
2
4
5
1 Tuerca de retención plástica (roja)
2 Soporte panel central
3 Filtro/regulador de aire
4 Recipiente de filtro de aire
5 Boquilla de bronce
6 Manguera drenaje
1 3
2
1 Elemento filtrante de aire
2 Resorte
3 Tuerca de retención
