178 Powermax30 XP Manual de servicio 808153
7 – Reemplazo de componentes de la antorcha
Desconectar la energía eléctrica, la alimentación de gas y la antorcha
1. Poner el interruptor de la fuente de energía en OFF (O) (apagado).
2. Desconectar el cable de alimentación de la fuente de energía.
3. Desconectar la manguera de alimentación de gas de la fuente de energía plasma.

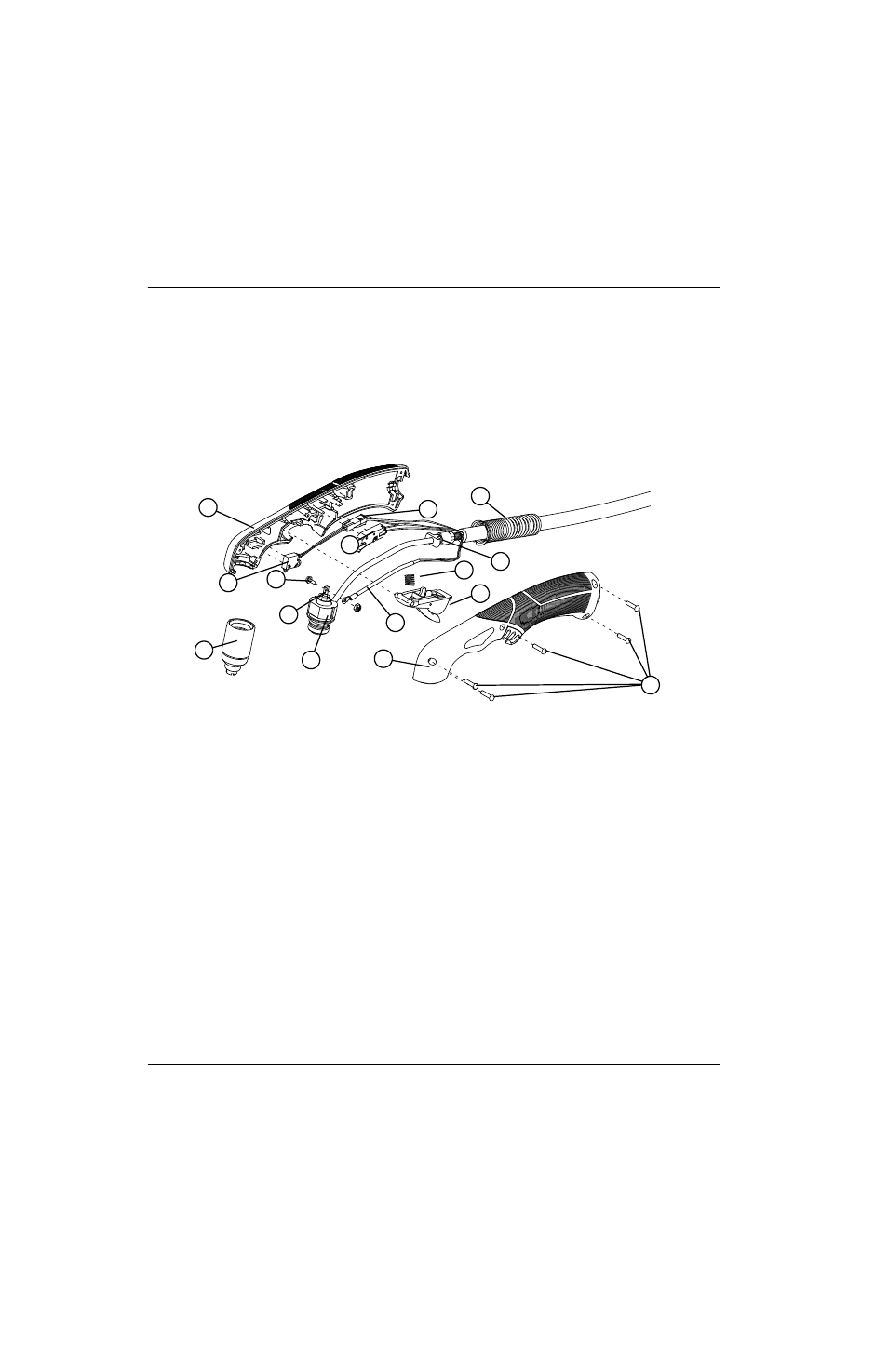

Figura 101
1
5
3
7
4
10
11
12
13
14
2
6
9
8
15
1 Lado derecho del mango
2 Interruptor de sensado capuchón
3 Interruptor de arranque
4 Tornillo émbolo
5 Émbolo
6 Consumibles
7 Cuerpo de antorcha
8 Cable alimentación antorcha
9 Lado izquierdo del mango
10 Tornillos (5)
11 Conjunto gatillo
12 Resorte gatillo
13 Brida de boquilla manguera de gas
14 Pasacables
15 Conector cable sensor de capuchón
