3.2 Cálculo aut
o
mático de los punt
os de r
e
fe
re
ncia
PTO. REF. ESQUINA EXTERIOR (ciclo de
palpación 414, DIN/ISO: G414)
Con el ciclo de palpación 414 se calcula el punto de intersección de
dos rectas y se fija dicho punto de intersección como punto de
referencia. Si se desea, el TNC también puede escribir el punto de
intersección en una tabla de puntos cero o en una tabla de presets.
1 El TNC posiciona el palpador en avance rápido (valor de columna
FMAX) y según la lógica de posicionamiento (véase "Ejecución de
los ciclos de palpación" en pág. 21) hacia el primer punto de
palpación

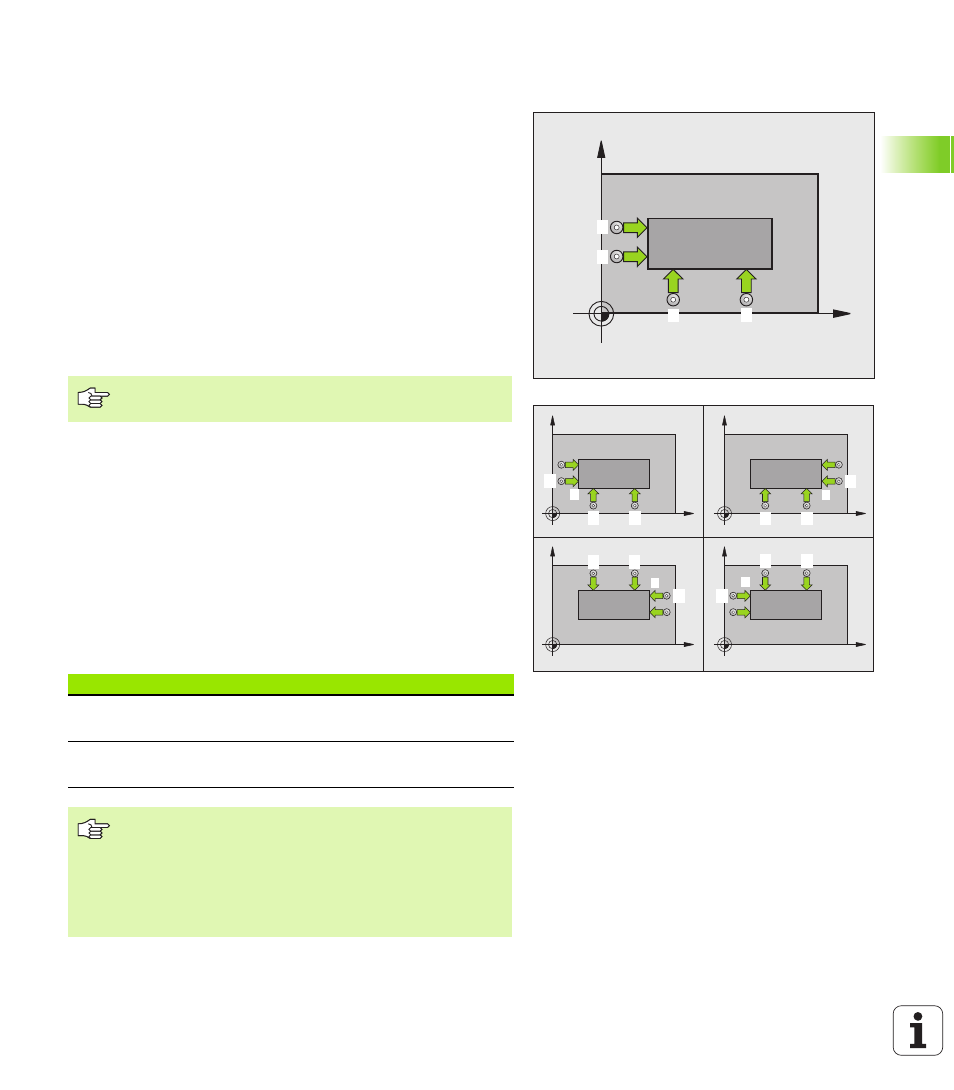

1 . (ver imagen arriba a la derecha). Para ello, el TNC
desplaza el palpador según la distancia de seguridad en la dirección
de desplazamiento opuesta a la que le corresponde
2 A continuación el palpador se desplaza a la altura de la medición
programada y ejecuta el primer proceso de palpación con avance
de palpación (dispositivo F). El TNC determina automáticamente la
dirección de palpación en relación al 3er punto de medición
programado
3 Después el palpador se desplaza al siguiente punto de palpación 2
y ejecuta el segundo proceso de palpación
4 El TNC posiciona el palpador en el punto de palpación 3 y después
en el punto de palpación 4 y ejecuta en ese punto el tercer o cuarto
proceso de palpación
5 A continuación el TNC posiciona el palpador de nuevo en la altura
de seguridad y procesa el punto de referencia calculado en relación
con los parámetros de ciclo Q303 y Q305 (véase "Guardar punto de
referencia calculado" en pág. 64) y memoriza las coordenadas de la
esquina calculada en los parámetros Q ejecutados a continuación
6 Cuando se desee, el TNC determina seguidamente en una
palpación previa separada el punto de referencia en el eje de
palpación
X
Y
1 2
4
3
X
Y
X
Y
X
Y
X
Y
A B
C D
1 2
3
2 1
3
1 2
3
2 1
3
El TNC mide la primera recta siempre en dirección del eje
auxiliar del plano de mecanizado.
Nº de parámetro Significado
Q151 Valor actual de la esquina en el eje
principal
Q152 Valor actual de la esquina en el eje
auxiliar
Antes de la programación deberá tenerse en cuenta
Mediante la posición del punto de medición 1 y 3 se fija la
esquina, en la que el TNC fija el punto de referencia (véase
figura del centro a la derecha y la tabla siguiente).
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
