2.4 Fijar un punt
o de r
e
fe
re
ncia con palpador
es 3D

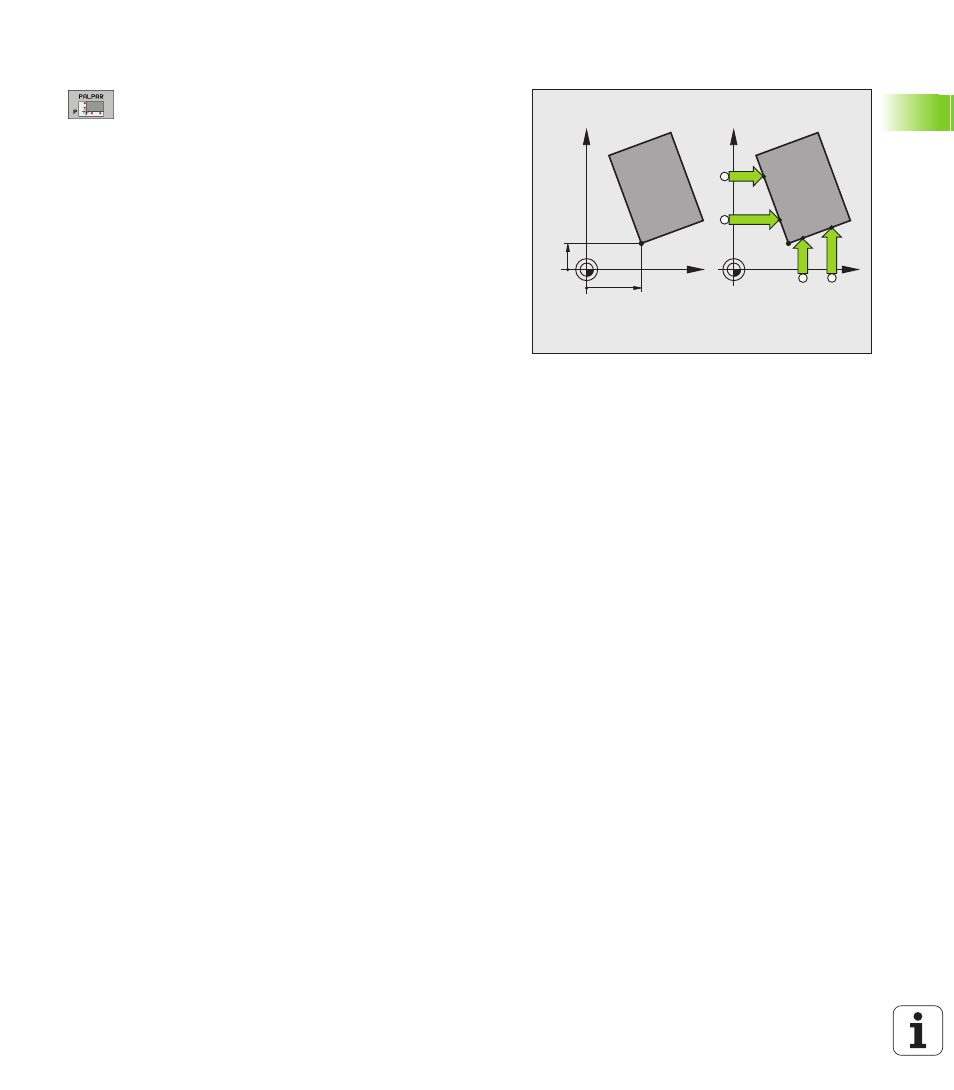

Esquina como punto de referencia
 Seleccionar la función de palpación: pulsar la softkey
PALPAR P
 Posicionar el palpador cerca del 2º punto de palpación
sobre la misma arista
 Seleccionar la dirección de palpación: mediante
softkey
 Palpación: accionar el pulsador externo de arranque
START
 Posicionar el palpador cerca del 2º punto de palpación
sobre la misma arista
 Palpación: accionar el pulsador externo de arranque
START
 Posicionar el palpador cerca del 2º punto de palpación
sobre la misma arista
 Seleccionar la dirección de palpación: mediante
softkey
 Palpación: accionar el pulsador externo de arranque
START
 Posicionar el palpador cerca del 2º punto de palpación
sobre la misma arista
 Palpación: accionar el pulsador externo de arranque
START
 Punto de referencia : introducir ambas coordenadas
del punto de referencia en la ventana del menú, con
softkey FIJAR PUNTO DE REF. aceptar o escribir
valor en una tabla (véase "Escribir los valores de la
medición de los ciclos de palpación en una tabla de
puntos cero" en pág. 27, ó véase "Escribir los valores
de la medición de los ciclos de palpación en una tabla
de presets" en pág. 28)
 Finalizar la función de palpación: Pulsar la tecla END
