HEIDENHAIN TNC 320 127
3.3 Medición aut
o
mática de piezas

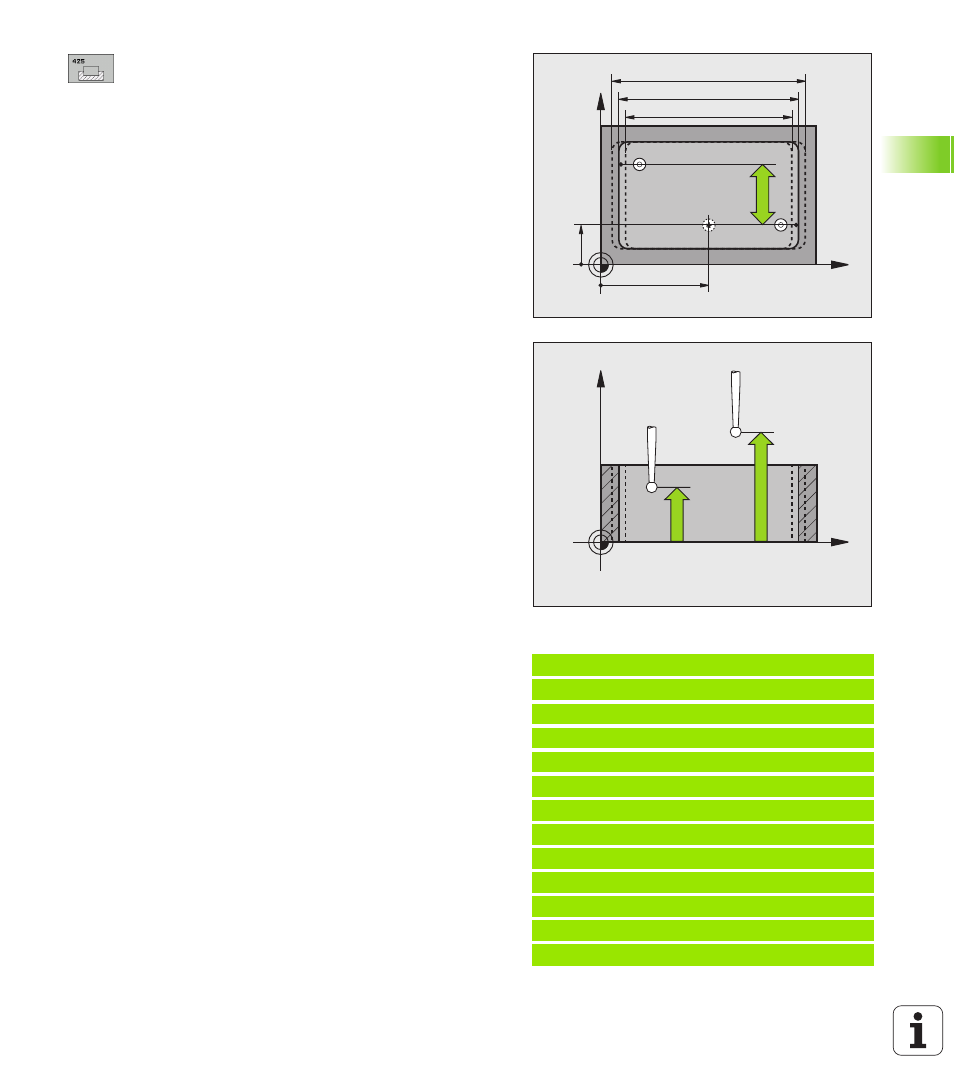

 Punto inicial 1er eje Q328 (valor absoluto): Punto
de partida del proceso de palpación en el eje principal
del plano de mecanizado
 Punto inicial 2º eje Q329 (valor absoluto): Punto de
partida del proceso de palpación en el eje auxiliar del
plano de mecanizado
 Desvío para la 2ª medición Q310 (offset del valor
incremental): Valor según el cual se desvía el palpador
antes de la segunda medición. Si se programa 0, el
TNC no desvía el palpador
 Eje de medición Q272: Eje del plano de mecanizado
en el que debe realizarse la medición:
1:Eje principal = eje de medida
2:Eje auxiliar = eje de medida
 Altura de la medición en el eje del palpador
Q261 (valor absoluto): Coordenada del centro de la
bola (=punto de contacto) en el eje de palpación,
desde la cual se quiere realizar la medición
 Altura de seguridad Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza
 Longitud nominal Q311: Valor nominal de la longitud
a medir
 Cota máxima Q288: Longitud máxima admisible
 Cota mínima Q289: Longitud mínima admisible
 Protocolo de medición Q281: fijar si el TNC debe
crear un protocolo de medición:
0: No realizar el protocolo de medición
1: Registrar protocolo de medición: El TNC guarda de
forma estándar el fichero de protocolo
TCHPR425.TXT en el directorio, TNC:\ ab
2: Interrumpir el desarrollo del programa y visualizar el
registro de medida en la pantalla del TNC. Continuar
el programa con la tecla arranque-NC
 Parada del programa con error de tolerancia Q309:
Determinar si el TNC debe interrumpir el programa
cuando se sobrepasa la tolerancia y debe emitir un
aviso de error:
0: No interrumpir la ejecución del programa, no emitir
aviso de error
1: Interrumpir la ejecución del programa, emitir aviso
de error
 Nº de hta. para supervisión Q330: Determinar si el
TNC debe realizar la supervisión de la herramienta:
(véase "Supervisión de herramientas" en pág. 108):
0: Supervisión inactiva
>0: Nº de hta. en la tabla de htas. TOOL.T
Ejemplo: Frases NC
5 TCH PRONE 425 MEDIR ANCHO INTERIOR
Q328=+75 ;PUNTO INICIAL 1ER. EJE
Q329=-12.5 ;PUNTO INICIAL 2º EJE
Q310=+0 ;DESPLAZ. 2ª MEDICIÓN
Q272=1 ;EJE DE MEDIDA
Q261=-5 ;ALTURA MEDICIÓN
Q260=+10 ;ALTURA SEGURIDAD
Q311=25 ;LONGITUD NOMINAL
Q288=25.05 ;MEDIDA MÁX.
Q289=25 ;MEDIDA MÍN.
Q281=1 ;PROTOCOLO DE MEDIDA
Q309=0 ;PGM-STOP EN CASO DE ERROR
Q330=0 ;Nº HERRAMIENTA
Q329
Q328
X
Y
Q289
Q311
Q288
Q272=1
Q272=2
Q310
X
Z
Q261
Q260
