3.3 Medición aut
o
mática de piezas

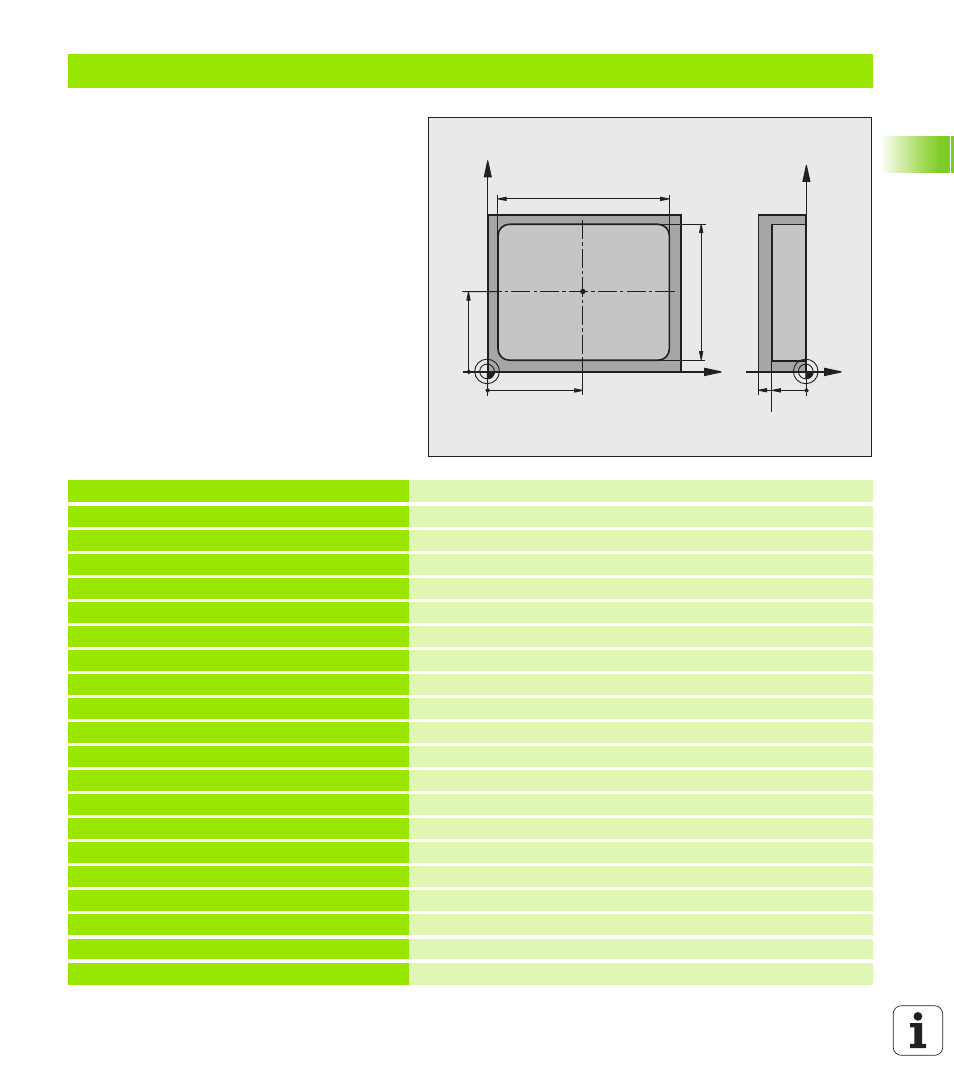

Ejemplo: medir cajera rectangular, registrar resultados de medición
0 BEGIN PGM NNUEVO MM
1 TOOL CALL 1 Z Llamada al palpador
2 L Z+100 R0 FMAX Retirar el palpador
3 TCH PROBE 423 MEDIR RECTANGULO INTERIOR
Q273=+50 ;CENTRO 1ER. EJE
Q274=+40 ;CENTRO 2º EJE
Q282=90 ;LONGITUD LADO 1 Longitud nominal en X
Q283=70 ;LONGITUD LADO 2 Longitud nominal en Y
Q261=-5 ;ALTURA MEDICIÓN
Q320=0 ;DIST.-SEGURIDAD
Q260=+20 ;ALTURA SEGURIDAD
Q301=0 ;DESPLAZ. A ALTURA SEG.
Q284=90.15 ;MEDIDA MÁX. 1ª PÁG. Tamaño máx. en X
Q285=89.95 ;MEDIDA MÍN. 1ª PÁG. Tamaño mín. en X
Q286=70.1 ;MEDIDA MÁX. 2ª PÁG. Tamaño máx. en Y
Q287=69.9 ;MEDIDA MÍN. 2ª PÁG. Tamaño mín. en Y
Q279=0.15 ;TOLERANCIA 1ER CENTRO Desviación admisible de la posición en X
Q280=0.1 ;TOLERANCIA 2º CENTRO Desviación admisible de la posición en Y
Q281=1 ;PROTOCOLO DE MEDIDA Emitir el protocolo de medición en el fichero
Q309=0 ;PGM-STOP EN CASO DE ERROR Cuando se sobrepase la tolerancia no emitir aviso de error
Q330=0 ;Nº HERRAMIENTA Sin supervisión de la hta.
X
Y
50
40 70
90
Z
Y
-15
-20
