52 3 Ciclos de palpación para la comprobación automática de piezas
3.1 Medición aut
o
mática de la posición inclinada de la pieza
GIRO BASICO compensar mediante un eje
giratorio (ciclo de palpación 403, DIN/ISO: G403)

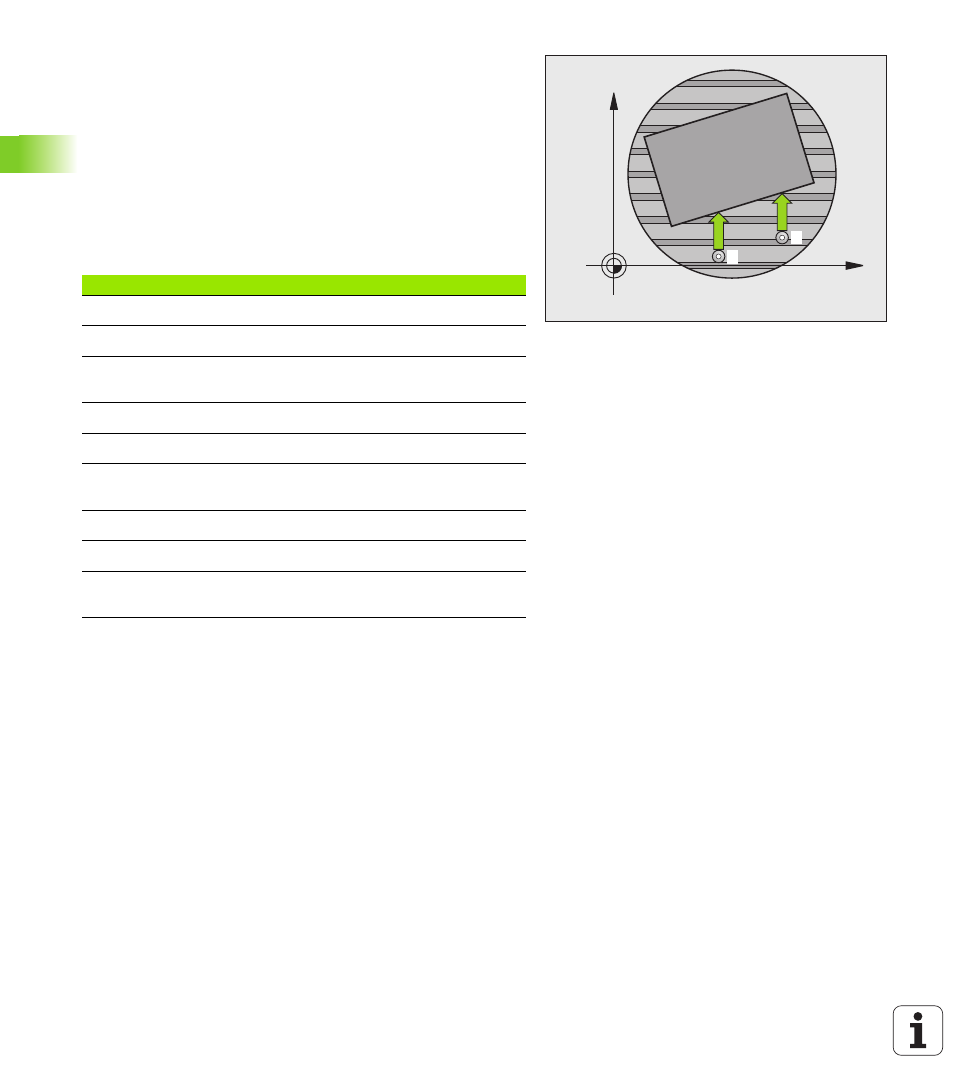

El ciclo de palpación 403 calcula la posición inclinación de una pieza,
mediante la medición de dos puntos de una superficie lineal. El TNC
compensa la posición inclinada de la pieza que se ha calculado,
mediante el giro del eje A, B o C. Para ello, la pieza puede estar fijada
a la mesa giratoria de cualquier forma.
Las combinaciones de ejes de medición (parámetro de ciclo Q272) y
ejes de compensación (parámetro de ciclo Q312) enumeradas a
continuación están permitidas. Función inclinación de planos de
mecanizado:
X
Y
1
2
Eje activo TS Eje de medición Eje de compensación
Z X (Q272=1) C (Q312=6)
Z Y (Q272=2) C (Q312=6)
Z Z (Q272=3) B (Q312=5) ó A
(Q312=4)
Y Z (Q272=1) B (Q312=5)
Y X (Q272=2) C (Q312=5)
Y Y (Q272=3) C (Q312=6) ó A
(Q312=4)
X Y (Q272=1) A (Q312=4)
X Z (Q272=2) A (Q312=4)
X X (Q272=3) B (Q312=5) ó C
(Q312=6)
