134 3 Ciclos de palpación para la comprobación automática de piezas
3.3 Medición aut
o
mática de piezas

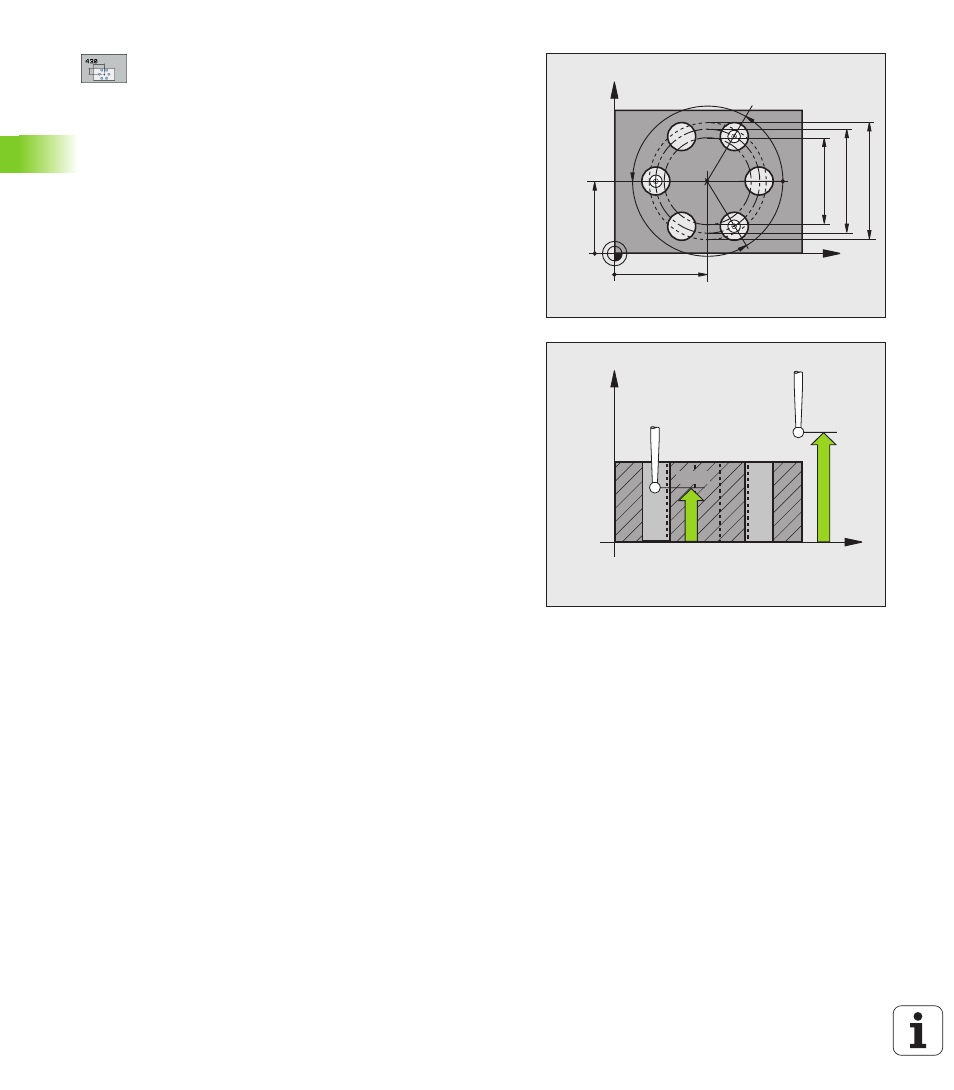

 Centro 1er eje Q273 (valor absoluto): Centro del
círculo de taladros (valor nominal) en el eje principal
del plano de mecanizado
 Centro 2º eje Q274 (valor absoluto): Centro del
círculo de taladros (valor nominal) en el eje auxiliar del
plano de mecanizado
 Diámetro nominal Q262: Introducir el diámetro del
círculo de taladros
 Ángulo 1er taladro Q291 (valor absoluto): ángulo en
coordenadas polares del primer punto central del
taladro en el plano de mecanizado
 Ángulo 2º taladro Q292 (valor absoluto): ángulo en
coordenadas polares del segundo punto central del
taladro en el plano de mecanizado
 Ángulo 3er taladro Q293 (valor absoluto): ángulo en
coordenadas polares del tercer punto central del
taladro en el plano de mecanizado
 Altura de la medición en el eje del palpador
Q261 (valor absoluto): Coordenada del centro de la
bola (=punto de contacto) en el eje de palpación,
desde la cual se quiere realizar la medición
 Altura de seguridad Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza
 Cota máxima Q288: máximo diámetro admisible para
el círculo de taladros
 Cota mínima Q289: mínimo diámetro admisible para el
círculo de taladros
 Valor tolerancia centro 1er eje Q279: Desviación
admisible de la posición en el eje principal del plano
de mecanizado
 Valor tolerancia centro 2º eje Q280: Desviación
admisible de la posición en el eje auxiliar del plano de
mecanizado
X
Y
Q291
Q293
Q292 Q274 ±Q280
Q273 ±Q279
Q289 Q262 Q288
X
Z
Q260
Q261
