MEDICION RECTANGULO EXTERNO (ciclo de
palpación 424, DIN/ISO: G424)
Con el ciclo de palpación 424 se calcula el punto central así como la
longitud y la anchura de una isla rectangular. Si se han definido los
valores de tolerancia correspondientes en el ciclo, el TNC realiza una
comparación del valor nominal y el real y memoriza la diferencia en los
parámetros del sistema.

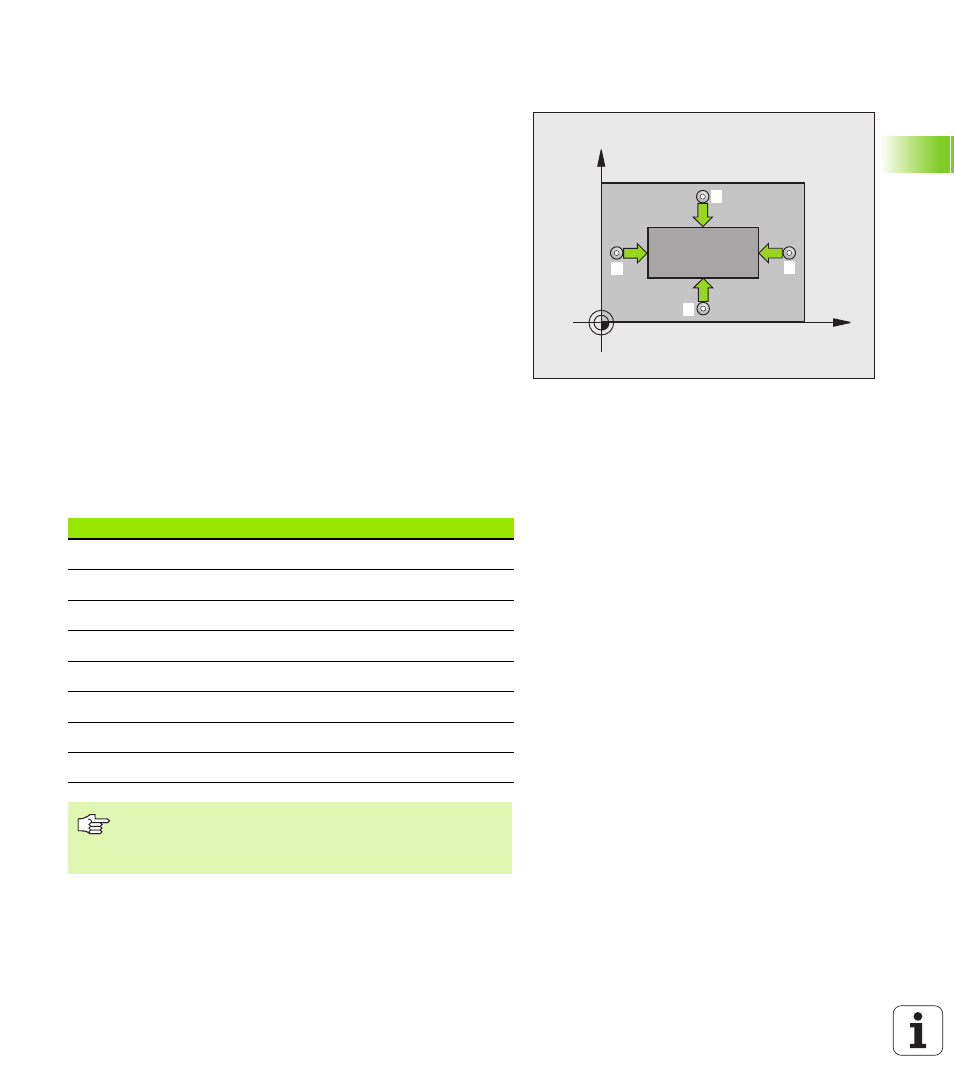

1 El TNC posiciona el palpador en avance rápido (valor de columna
FMAX) y según la lógica de posicionamiento (véase "Ejecución de
los ciclos de palpación" en pág. 21) hacia el punto de palpación
programado
1 . El TNC calcula los puntos de palpación según las
indicaciones en el ciclo y la distancia de seguridad indicada en el
dispositivo SET_UP de la tabla del sistema de palpación
2 A continuación el palpador se desplaza a la altura de la medición
programada y ejecuta el primer proceso de palpación con avance
de palpación (Columna FMAX)
3 Después el palpador se desplaza al siguiente punto de palpación
paralelo al eje en altura de medición o lineal en altura de seguridad
2 y ejecuta en ese punto el segundo proceso de palpación
4 El TNC posiciona el palpador en el punto de palpación 3 y después
en el punto de palpación 4 y ejecuta en ese punto el tercer o cuarto
proceso de palpación
5 Para finalizar el TNC hace rectroceder el palpador a la altura de
seguridad y memoriza los valores reales y las desviaciones en los
siguientes parámetros Q:
X
Y
1
2
3
4
Nº de parámetro Significado
Q151 Valor real del centro en eje principal
Q152 Valor real del centro en eje auxiliar
Q154 Valor real del lado en el eje principal
Q155 Valor real del lado en el eje auxiliar
Q161 Desviación del centro en eje principal
Q162 Desviación del centro en eje auxiliar
Q164 Desviación del lado en el eje principal
Q165 Desviación del lado en el eje auxiliar
Antes de la programación deberá tenerse en cuenta
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
